製品名 : OME-A
製品仕様
トルク:50 Nm/445 lb-in
モーター出力:10 W
手動操作:なし
取付フランジ:ISO 5211 F07
開閉時間:電気資料の詳細についてはここをクリックしてください。
重量:4.5 kg/10 lb

  • IP68 (7m / 72時間)
  • ISO 5211に応じた取付フランジ
  • 開度状態が確認しやすい機械的なインジケータ付き
  • 過熱焼損防止対策としてモーターにサーマルプロテクター内蔵

制御方式:

  • 標準仕様:フローティング制御(ON-OFF)
  • オプション:比例制御

配線口:

  • 標準仕様:NPT 1/2
  • オプション:M20

爆発性危険場所

台湾防爆認証–TS

マーキング周囲温度
Ex db IIB T4 Gb - 30 °C ~ + 70 °C (- 22 °F ~ +158 °F)
Ex tb IIIC T130°C Db - 30 °C ~ + 70 °C (- 22 °F ~ +158 °F)


引用規格:IEC 60079-0, IEC 60079-1, IEC60079-31


中国防爆認証–CNEx / CCC

マーキング周囲温度
Ex db IIB T4 Gb - 30 °C ~ + 70 °C (- 22 °F ~ +158 °F)
Ex tb IIIC T130 °C Db - 30 °C ~ + 70 °C (- 22 °F ~ +158 °F)


引用規格:GB/T3836.1, GB/T3836.2, GB/T3836.31


欧州防爆認証-ATEX

指令マーキング周囲温度
ATEX II 2GD Ex db IIB T4 Gb -30°C ~ +70°C (-22°F ~ +158°F)
ATEX II 2GD Ex tb IIIC T130°C Db -30°C ~ +70°C (-22°F ~ +158°F)


引用規格:IEC 60079-0, IEC 60079-1, IEC60079-31


国際防爆認証-IECEx

マーキング周囲温度
Ex db IIB T4 Gb -30°C ~ +70°C (-22°F ~ +158°F)
Ex tb IIIC T130°C Db -30°C ~ +70°C (-22°F ~ +158°F)


引用規格:IEC 60079-0, IEC 60079-1, IEC60079-31


北米防爆認証-CSA

Zone 制

防爆記号クラス区域Zone防爆構造グループ温度等級周囲温度
AEx / Ex I 1 db IIB, IIA T4 -30°C ~ +70°C (-22°F ~ +158°F)
AEx / Ex II 21 tb IIIC, IIIB, IIIA T130°C -30°C ~ +70°C (-22°F ~ +158°F)


引用規格:CAN / CSA-C22.2 No. 0-20, CAN / CSA-C22.2 No. 60079-0, CAN / CSA-C22.2 No. 60079-1, CAN / CSA-C22.2 No. 60079-31, UL 60079-0, UL 60079-1, UL 60079-31


Division 制

クラス区域Divisionグループ温度等級周囲温度
I 1 C, D T4 -30°C ~ +70°C (-22°F ~ +158°F)
II 1 E, F, G T130°C -30°C ~ +70°C (-22°F ~ +158°F)


引用規格:CAN / CSA-C22.2 No. 0-20, CSA C22.2 No. 30-M1986, CSA C22.2 No. 25-17, FM 3600, FM 3615, FM 3616


英国防爆認証-UKEX

指令マーキング周囲温度
UKCA II 2GD Ex db IIB T4 Gb -30°C ~ +70°C (-22°F ~ +158°F)
UKCA II 2GD Ex tb IIIC T130°C Db -30°C ~ +70°C (-22°F ~ +158°F)


引用規格:EN 60079-0, EN 60079-1, EN 60079-31


日本防爆認証-JPEx

マーキング周囲温度
Ex db IIB T4 Gb -30°C ~ +70°C (-22°F ~ +158°F)
Ex tb IIIC T130°C Db -30°C ~ +70°C (-22°F ~ +158°F)


引用規格:JNIOSH-TR-46-1, JNIOSH-TR-46-2, JNIOSH-TR-46-9

  • CSA certification for hazardous locations
  • JPEx
  • TS
  • IECEx
  • ATEX
  • UKEX (UKCA explosion-proof)
  • CNEx/CCC

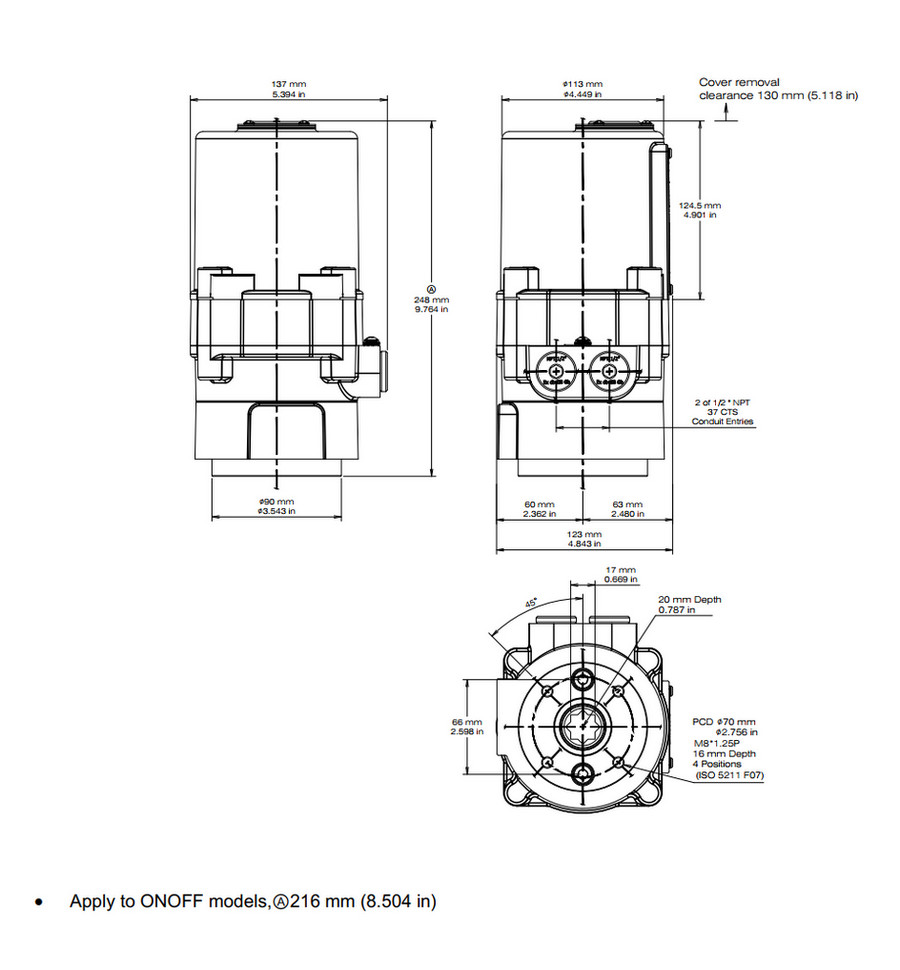

proimages/product/OME/OMEA-M-S01A(英).jpg

スペースヒーター

アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット(25±5℃/77±9℉)を付けることを推奨します。

proimages/options/加熱器.png

ヒーター用サーモスタット

アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。

補助リミットスイッチ

標準仕様では、全開・全閉各一個リミットスイッチで開閉検知しています。もう2個のリミットスイッチを全開と全閉の無電圧接点として追加可能です。

proimages/options/OM-1AAM微動開關組.png

アナログ信号出力

動作方法ON-OFFのアクチュエータに適用。開度表示器へ4~20mAの出力信号を提供します。

(写真は電源110V/220VAC仕様です。)

比例制御コントローラ(ポテンショメータ5kΩを含み)

アナログ入力信号によりバルブ開度を制御し、そしてアナログ出力信号で開度状態を把握できます。
入力信号:4-20mA,1-5V,2-10V。
出力信号:4-20mA,2-10V。

OM-1、OM-A、OM-A-M用
(写真は電源110V/220VAC仕様です。)

ポテンショメータ

制御方式フローティング(ON/OFF)に適用し、位置検出に使用できます。1 kΩと5 kΩを選択可能です。

❶ 型式

  • A、AM、1、2、3、4、5、6、7、8

❷ 電源

  • D24 – DC 24V
  • 24 – AC 24V
  • 120 – AC 110~120V 単相
  • 220 – AC 220~240V 単相

❸ 制御方式

  • F – フローティング制御(ON-OFF)
  • M – 比例制御

❹ 起動頻度(DUTY)

  • 30%、75%
