90度回転電動アクチュエータ / OMシリーズ
OM-A
- トルク: 50 Nm/445 in-lb
- モータ出力: 10 W
- 手動操作: なし
- 取付フランジ: ISO 5211 F05/F07
- 開閉時間: 27 sec/90° (110VAC@60 Hz、30% duty cycle)
- 質量: 3 kg/6.6 lb
| 品目 | OM-A |
|---|---|
| トルク(Nm) | 50 |
| トルク(in-lb) | 445 |

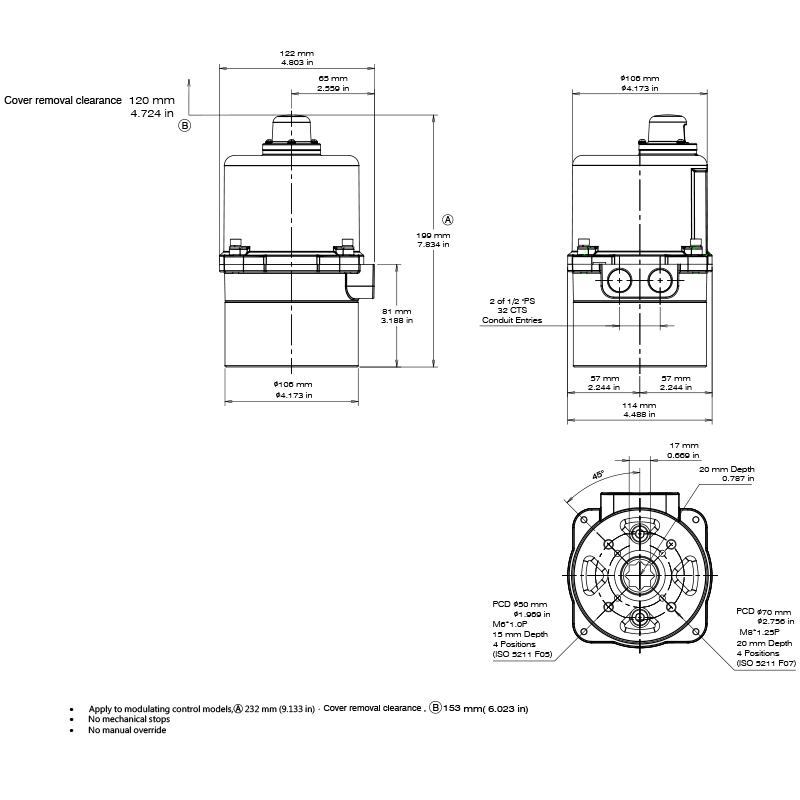

| 出力軸内径 (mm) | 🟐17 |
| 出力軸深さ(mm) | 20 |
| 取付フランジ (ISO 5211) | F05 / F07 |
| 開閉時間 (sec / 90°) | 27 |
| 手動操作 | N/A |
| 質量 (kg) | 3 |
| 質量 (lb) | 6.6 |
アクチュエータ本体
- 防水防塵: IP66、IP67、NEMA 4X (屋外使用対応)
- 材質: アルミニウム合金 (粉体塗装)
- ISO 12944-2 C3腐食レベルに適合。
モーター
- 絶縁階級: F種
- モータにはサーモスタット内蔵、過熱で焼損することを防ぎます。
ACモーター: 125±5℃ (257±9℉)
DCモーター: 90±5℃ (194±9℉)
起動頻度
- OM-A: 30% duty cycle (標準仕様)
- OM-A: 75% duty cycle (オプション)
動作条件
- 使用周囲温度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度: 30% ~ 95%
開度インジケータ
- アクチュエータの上部には、機械式インジケータがあり、バルブ開度を簡単に確認できます。
ギアー機構
- グリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
配線口
- 標準仕様: PS 1/2
- オプション: PF 1/2、NPT 1/2 、M20
電源
- 12V DC
- 24V AC/DC
- 110/220V AC-単相
回転角度
- 標準仕様: 0~90°
- CE
- CSA
- UKCA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では、全開･全閉各1個のリミットスイッチ(LS1&LS2)を装備しており、もう2個のリミットスイッチ（LS3&LS4、無電圧)を全開と全閉の位置表示として追加可能です。

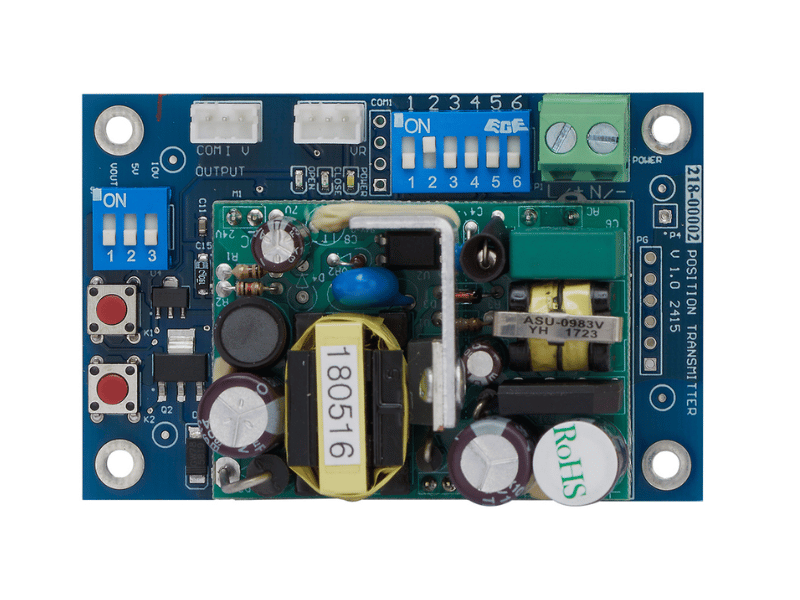

アナログ信号出力
制御方式ON-OFFのアクチュエータに適用し、位置表示器へいろんな種類の出力信号を提供します。
写真は電源110V/220VAC仕様です

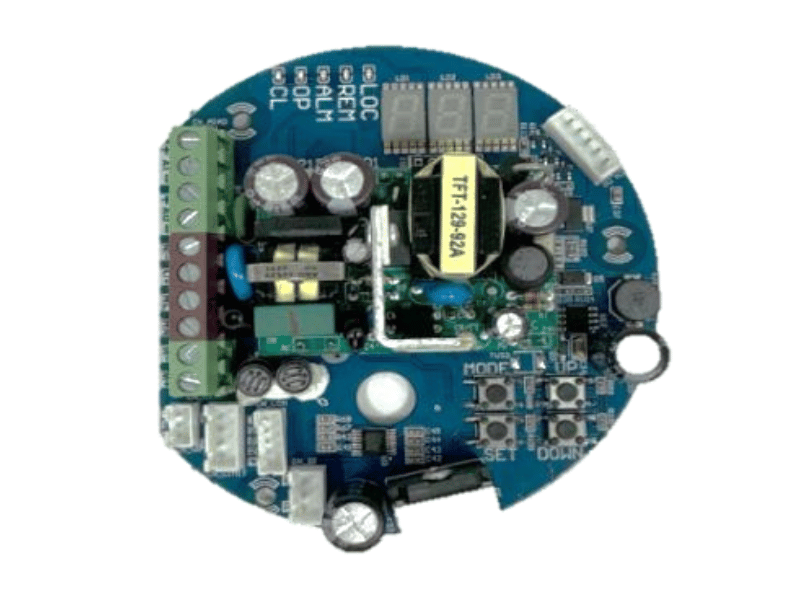

比例制御コントローラ（ポテンショメータ5kΩを含む）
アナログ入力信号の変化によりバルブ開度を制御します。そしてアナログ出力信号で開度状態を把握できます。
入力信号：4-20mA，1-5V，2-10V。
出力信号：4-20mA，2-10V。
OM-1、OM-A、OM-A-M用
写真は電源110V/220VAC仕様です
75％ Duty Cycle（IEC規格に準拠）
起動頻度の高い場合、搭載推奨です。
OM-1、OM-A、OM-A-M：75％ Duty Cycle
写真は電源110V/220VAC仕様です
ポテンショメータ
制御方式ON-OFFに適用し、位置検出に使用できます。1kΩと5kΩを選択可能です。
隔離リレーモジュール
1個の切替スイッチで同時に2台以上のアクチュエータを制御する場合、隔離リレーモジュールを付けることにより並列接続することができます。
OM-1,OM-A,OM-A-M
通信プロトコル
Modbus。電源 110/220V 1PH の電動アクチュエータに適します。
現場制御装置
現場制御の際に、現場制御/遠隔制御セレクトスイッチと閉/停/開セレクトスイッチによりアクチュエータを操作することができます。
保護等級：IP65
オプション：IP67
端子箱
アクチュエータカバーを外さず、端子箱ですべての配線作業を済ませます。
断熱ジャケット
着脱しやすいジャケット式の断熱ジャケットの取付けにより、アクチュエータが異常な高温環境に配置されても、下記の温度・時間条件では正常に動作することは可能です。
動作条件：
※250°C (482°F) 2時間以内で正常に動作可能
※300°C (572°F) 1時間以内で正常に動作可能
適用型式：フローティング(ON-OFF)タイプのOM-A、OM-AM、OM-1~ OM-8
