90度回転電動アクチュエータ / OMシリーズ
OM-F
- トルク: 65 Nm/575 in-lb
- モータ出力: 60 W
- 手動操作: ハンドホイール
- 取付フランジ: ISO 5211 F07/F10
- 開閉時間: 6 sec/90° (110VAC@60 Hz、30% duty cycle)
- 質量: 11 kg/24.3 lb

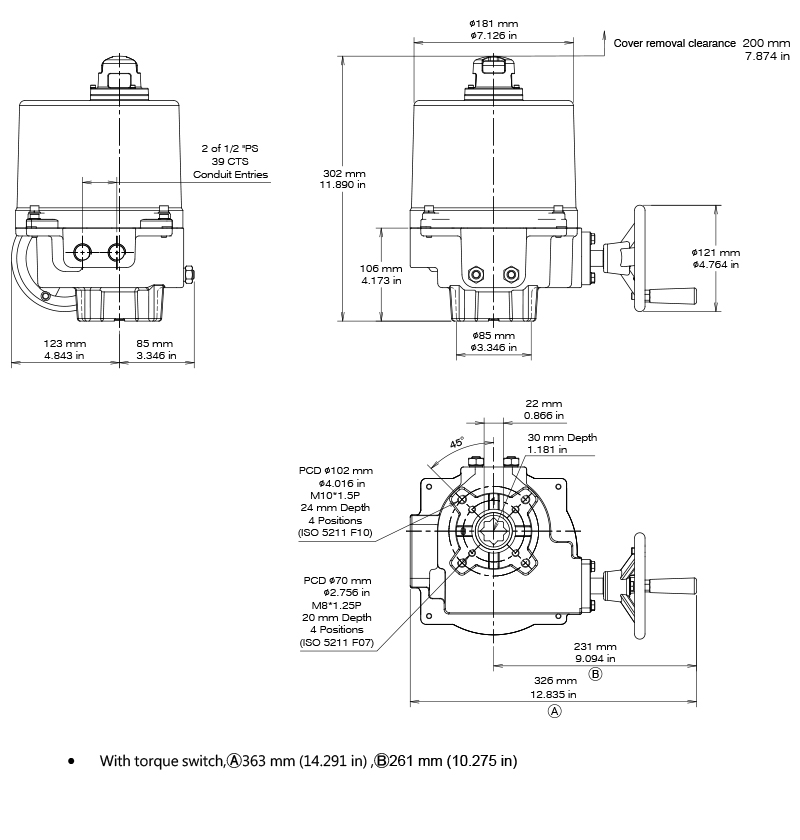

| 品目 | OM-F |
|---|---|
| トルク(Nm) | 65 |
| トルク(in-lb) | 575 |
| 出力軸内径 (mm) | 🟐22 |
| 出力軸深さ(mm) | 30 |
| 取付フランジ (ISO 5211) | F07 / F10 |
| 開閉時間 (sec / 90°) | 6 |
| 手動操作 | ハンドホイール |
| 質量 (kg) | 11 |
| 質量 (lb) | 24.3 |
アクチュエータ本体
- 防水防塵: IP66、IP67、NEMA 4X (屋外使用対応)。
- 材質: アルミニウム合金 (粉体塗装)、耐候性高い。
- ISO 12944-2 C3腐食レベルに適合。
モーター
- 絶縁階級: F種
- モータにはサーモスタット内蔵、過熱で焼損することを防ぎます。
ACモーター: 125±5℃ (257±9℉)
DCモーター: 90±5℃ (194±9℉)
動作条件
- 使用周囲温度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度: 30% ~ 95%
開度インジケータ
- アクチュエータの上部には、機械式インジケータがあり、バルブ開度を簡単に確認できます。
手動操作
- クラッチのない設計。電動･手動操作の際、クラッチを介して切替必要はありません。
- 電動操作中でも、ハンドホイールが同時に回らないことで回りの作業員に危険が及ばなく、誤操作による障害や故障は生じません。
ギアー機構
- セルフロック機能を持ったウォームギアー構造により、管内圧力差による弁体の逆転を防止できます。
- グリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
配線口
- 標準仕様: PS 1/2
- オプション: PF 3/4、NPT 3/4、NPT 1/2、M20
電源
- 24V AC/DC
- 110/220V AC-単相
回転角度
- 標準仕様: 0~90°
- CE
- CSA
- UKCA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では、全開･全閉各1個のリミットスイッチ(LS1&LS2)を装備しており、もう2個のリミットスイッチ（LS3&LS4、無電圧)を全開と全閉の位置表示として追加可能です。
OM-2~OM-13,OM-F,OM-G

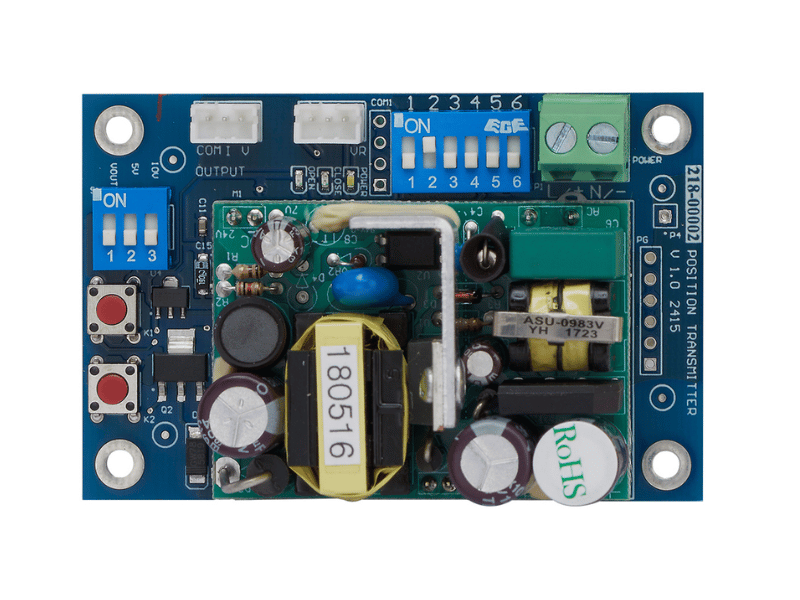

アナログ信号出力
制御方式ON-OFFのアクチュエータに適用し、開度表示器へいろんな種類の出力信号を提供します。
OM-2~OM-13,OM-F,OM-G,OM-H用
写真は電源110V/220VAC仕様です
比例制御コントローラ（ポテンショメータ5kΩを含む）
アナログ入力信号の変化によりバルブ開度を制御します。そしてアナログ出力信号で開度状態を把握できます。
入力信号：4-20mA，1-5V，2-10V。
出力信号：4-20mA，2-10V。
OM-2~OM-13,OM-F,OM-G,OM-H用
写真は電源110V/220VAC仕様です
ポテンショメータ
制御方式ON-OFFに適用し、位置検出に使用できます。1kΩと5kΩを選択可能です。
OM-2~OM-13（1kΩ or 5kΩ）
現場制御装置
現場制御の際に、現場制御/遠隔制御セレクトスイッチと閉/停/開セレクトスイッチによりアクチュエータを操作することができます。
トルクスイッチ
トルクの過負荷による故障を防止します。OM-2～OM-13、OM-F、OM-G、OM-H搭載のみ、後からの追加ができませんので、発注前に付ける必要があるかどうかをご確認ください。
チェーン付きハンドホイール
アクチュエータが手が届かない高所に取付けられた場合、脚立などを利用しなくても、地面から直接に手動操作できます。OM-2～OM13、OM-F、OM-G、OM-H搭載のみ。
端子箱
アクチュエータカバーを外さず、端子箱ですべての配線作業を済ませます。
隔離リレーモジュール
1個の切替スイッチで同時に2台以上のアクチュエータを制御する場合、隔離リレーモジュールを付けることにより並列接続することができます。
通信プロトコル
Modbus RTU RS485
適用型式:
※ OM-2~6, F, G, H 110-120VAC/1-PH, 30% duty cycle
※ OM-2~8, F, G, H 220-240VAC/1-PH, 30% duty cycle
※ OM-2~8, H 110-240VAC/1-PH, 75% duty cycle
※ OM-9~13, 110-240VAC/1-PH, 50% duty cycle
SS316ハウジング
保護等級：IP67 (OM-1)、IP68 (OM-2~OM-6、OM-F & OM-G)に適合
注：SS316ハウジングの外形図をご希望の場合、弊社にお問い合わせください。
保護等級IP68
IEC 60529に準拠、水深7ｍに72時間水没
適用型式：OM-2～OM-8、OM-F、OM-G
