スプリング式フェイルセーフ電動アクチュエータ / Sシリーズ
S-2000
- トルク：200 Nm / 1770 lb-in
- 質量(標準仕様)：93 kg / 205 lb
- 質量(手動装置付き)：131.5 kg / 290 lb
- 取付フランジ ISO 5211 - F12

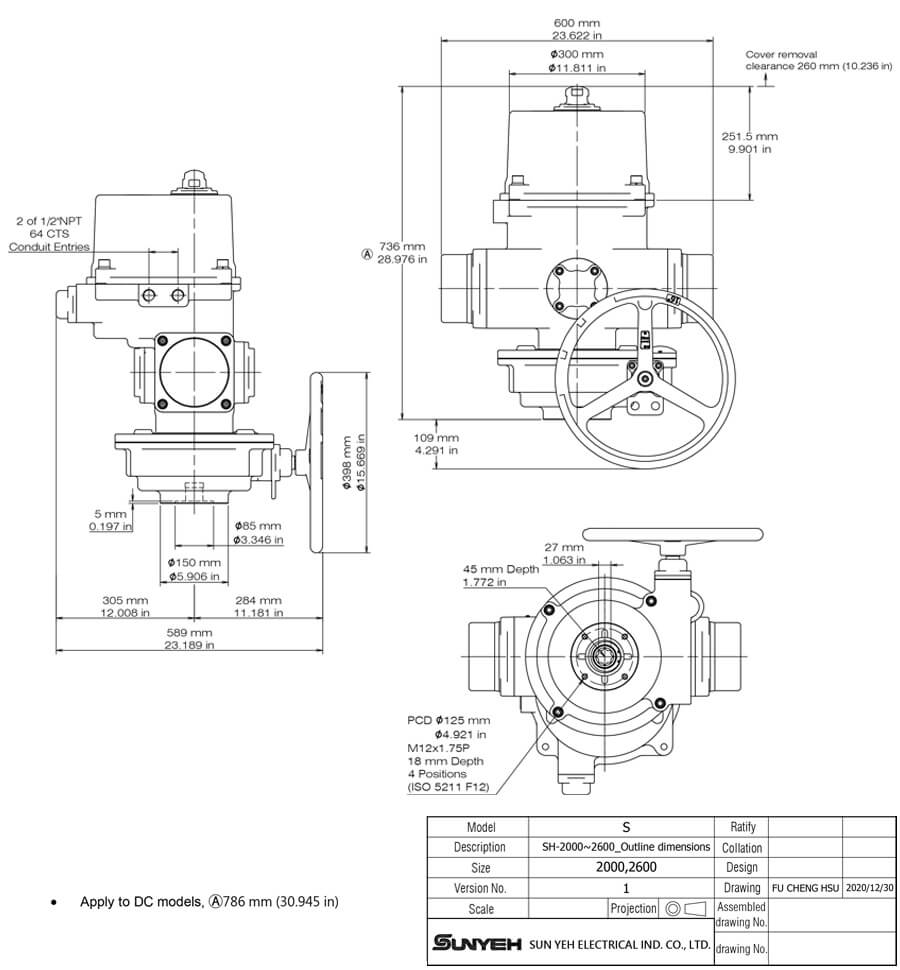

| 品目 | S-2000 |
|---|---|
| トルク(Nm) | 200 |
| トルク(in-lb) | 1770 |
| 出力軸内径 (mm) | 🟐 27 |
| 出力軸深さ(mm) | 45 |
| 取付フランジ (ISO 5211) | F12 |
| モータ開閉時間 (sec / 90°) | 13 |
| スプリング開閉時間 (秒 / 90°) | 15 |
| 手動操作 | オプション |
| 標準仕様質量 (kg) | 93 |
| 標準仕様質量 (lb) | 205 |
| 手動装置付き質量 (kg) | 131.5 |
| 手動装置付き質量 (lb) | 290 |
標準仕様：
- 起動頻度：50% Duty Cycle (-40℃ ~ 40℃)、30% Duty Cycle (41℃ ~ 65℃)（IEC規格に準拠）
- 制御方式：ON-OFF
動作条件：
- 使用周囲温度：-30℃ ~ +65℃ (-22℉ ~ +149℉) (標準仕様)、-40℃ ~ +65℃ (-40℉ ~ +149℉) (オプション)
- 使用周囲湿度：30% ~ 95%
アクチュエータ本体：
- 防水防塵：IP68 (7m, 72 hrs)、NEMA 4X（屋外使用対応）
- 材質：アルミニウム合金（粉体塗装）、耐候性高い
潤滑：
- ギアー機構にはグリースで十分に給脂されましたので、グリースを補充しなくても長期使用可能です。
開度インジケータ：
- アクチュエータの上部には機械式インジケータがあり、バルブ開度を簡単に確認できます。
電源：
- AC/DC 24V
- AC 110/220V 単相
- AC 220/380/440V 三相
配線口：
- 標準仕様：2 x NPT 1/2
- オプション：2 x NPT 3/4、2 x M20
- CE
- CSA
- SIL
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25±5°C (77±9°F)を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では、全開･全閉各一個リミットスイッチ(LS1&LS2)を装備しており、もう2個のリミットスイッチ(LS3&LS4、無電圧)を全開と全閉の位置表示として追加可能です。
フローティング制御コントローラ
外部コントローラより、開度 90°～ 0°の任意位置で開/閉/停止操作可能です。停電や電源障害時、アクチュエータがどの開度位置にあっても、バルブをスプリングにより時計回りに、または反時計回りに安全位置まで戻すことができます。（電源障害時の回転方向について、CW仕様は時計回りで、CCW仕様は反時計回りです。)
写真は電源110V/220VAC仕様です
比例制御コントローラ
アナログ入力信号の変化によりバルブ開度を制御します。そしてアナログ出力信号で開度状態を把握できます。
入力信号：4-20mA，1-5V，2-10V
出力信号：4-20mA，2-10V
写真は電源110V/220VAC仕様です

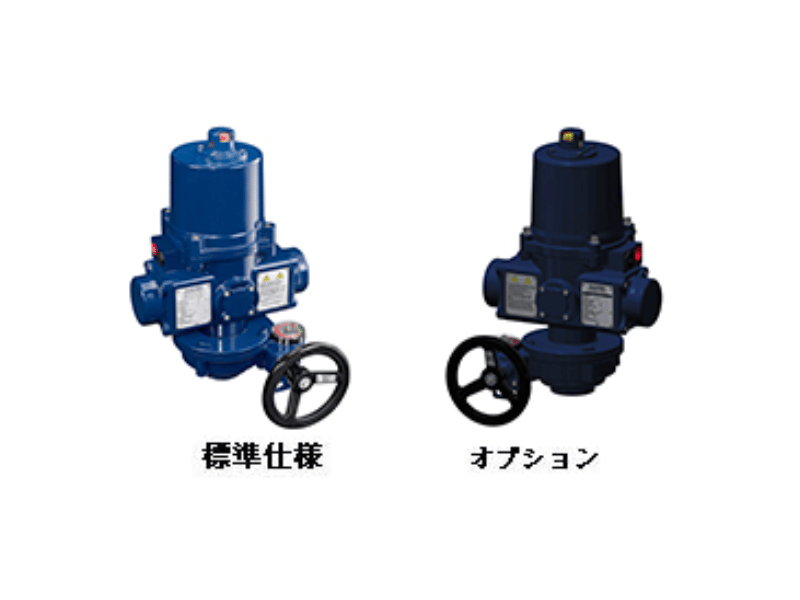

回転方向
CW・標準仕様：電源障害の際、アクチュエータの出力軸が時計回りに回転します。
CCW・オプション：電源障害の際、アクチュエータの出力軸が反時計回りに回転します。

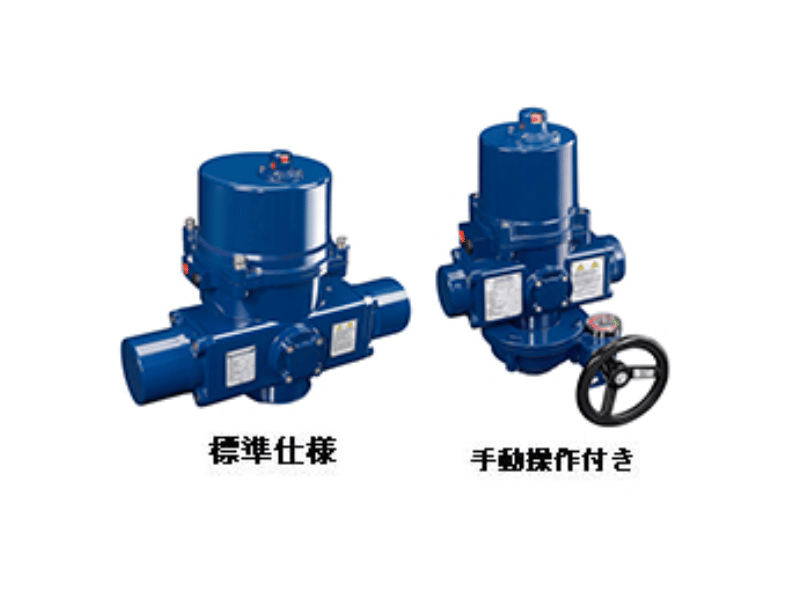

手動装置
断熱ジャケット
着脱しやすいジャケット式の断熱ジャケットの取付けにより、アクチュエータが異常な高温環境に配置されても、下記の温度・時間条件では正常に動作することは可能です。
動作条件：
※250°C (482°F) 2時間以内で正常に動作可能
※300°C (572°F) 1時間以内で正常に動作可能
※400°C (752°F) 2時間以内で正常に動作可能
適用型式：フローティング(ON-OFF)タイプの S500、S1300、S2000、S2600、110-120VAC / 220-240VAC
