リニア電動アクチュエータ / Lシリーズ

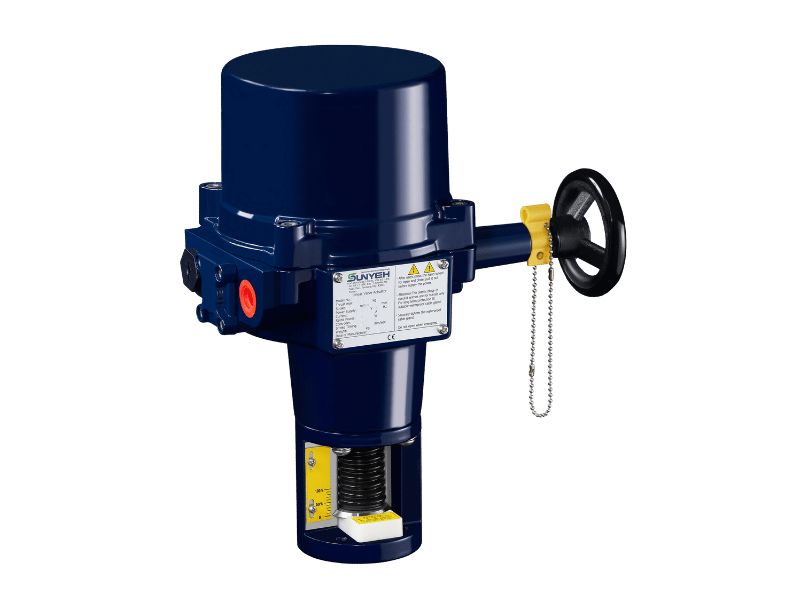

L-500
- スラスト：500 kgf / 1100 lbf
- 質量：10.5 kg / 23.5 lb
- モータ出力：15 W
- 取付フランジ（ISO 5210）：F07
- 最大ストローク：50 mm/2 inch
| 品目 | L-500 |
|---|---|
| スラスト (kgf) | 500 |
| スラスト (lbf) | 1100 |
| スラスト(kN) | 4.9 |
| 取付フランジ (ISO 5210) | F07 |
| 最大ストローク (mm) | 50 |
| 最大ストローク (inch) | 2 |
| 速度 (mm/sec) | 0.6 |
| 速度 (inch/sec) | 0.023 |
| 手動操作 | ハンドホイール |
| 質量 (kg) | 10.5 |
| 質量 (lb) | 23.5 |
アクチュエータ本体：
- 防水防塵：IP67、NEMA 4X（屋外使用対応）
- 材質：アルミニウム合金（粉体塗装）、耐候性高い
開度インジケータ：
- アクチュエータの軸には機械的なインジケータがあり、軸の移動によりバルブ開度が簡単に確認できます。
比例制御コントローラ：
- アナログ入力信号によりバルブ開度を制御し、そしてアナログ出力信号で開度状態を把握できます。
- 入力信号：4~20mA、1~5V、2~10V
- 出力信号：4~20mA、2~10V
調整できるストローク：
- バルブに応じてストロークを調整可能です。（ストロークの調整範囲について、規格表をご参照ください。）
モータ：
- 全シリーズDC直流モータの採用により、高起動頻度で操作可能です。（1500回/時間）
動作条件：
- 使用周囲温度：-30℃ ~ 65℃ (-22℉～+149℉)
- 使用周囲湿度：30％ ~ 95％
配線口：
- 標準仕様：NPT 1/2
- オプション：M20、NPT 3/4
電源：
- AC/DC 24V
- AC 110/220V 単相
- CE
- CSA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。
フローティング制御(ON/OFF)
外部コントローラにより、ON/OFF(二位置)またはフローティング(三位置)制御方式でアクチュエータを操作することができます。
ポテンショメータ
動作方法ON-OFFのみ搭載可能です。開度表示器に信号を出力します。1kΩと5kΩを選択可能です。
通信プロトコル
Modbus RTU RS485
(比例制御と同時に使用できません。)
