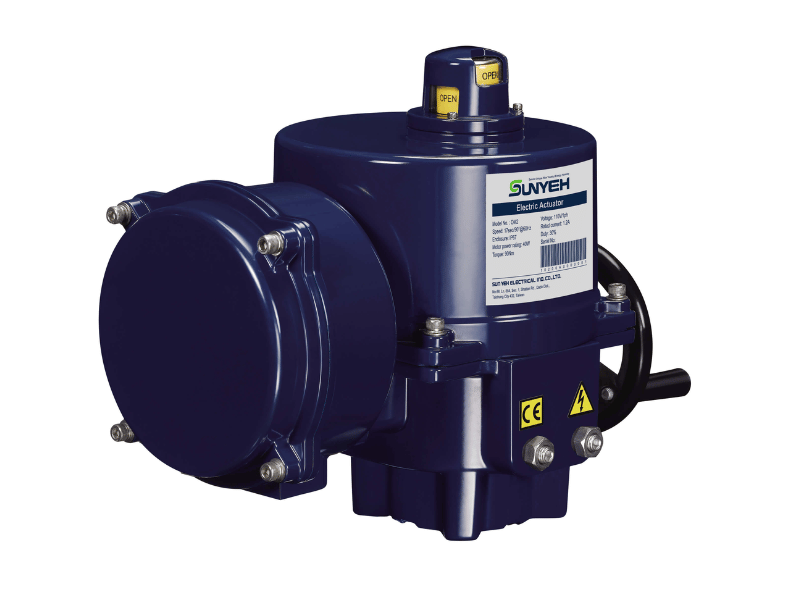

90度轉電動驅動器 / OM系列

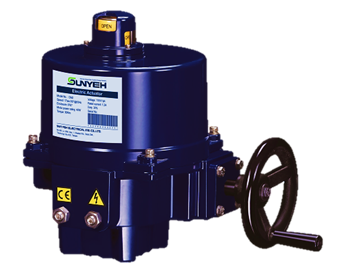

OM-2
- 手動裝置：配有手輪，操作便捷。
- ISO 5211 法蘭：支援 F07/F10 規格，適用多種應用場景。
- 運轉速度：17 秒/90°（110VAC@60 Hz，30% 工作週期）
- 重量：10.5 kg (23.1 lb)
| 項目 | OM-2 |
|---|---|
| 扭力 (Nm) | 90 |
| 扭力 (in-lb) | 800 |
| 輸出軸規格 (mm) | 🟐22 |
| 輸出軸深度 (mm) | 30 |
| 法蘭 (ISO 5211) | F07 / F10 |
| 運轉時間 (sec / 90°) | 17 |
| 手動裝置 | 手輪 |
| 重量 (kg) | 10.5 |
| 重量 (lb) | 23.1 |
OM-2 電動驅動器具備 90 Nm (800 in-lb) 的扭力輸出，搭載 40 W 馬達，採用行星式齒輪減速機構與蝸桿傳動齒輪組，不僅具備自動閉鎖功能，有效防止齒隙造成的打滑，還提供穩定且強勁的驅動效能。
產品亮點
OM-2 採無離合器設計，電動與手動操作可直接切換，無需使用扳手或斷電，顯著提升可靠性並降低故障率。此外，內建機械式開度指示，便於觀察與調整，是一款高效穩定的驅動解決方案。
外殼
- 鋁合金材質，Polyester 粉體塗裝。
- NEMA Type 4X、5、IP66 & IP67，通過 CSA 屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級; 另有 C4/C5 可選。
馬達
- 絕緣等級F級。
- 內建溫控保護裝置，避免馬達過熱毀損。
AC馬達溫控跳脫溫度: 125±5℃ (257±9℉)
DC馬達溫控跳脫溫度: 90±5℃ (194±9℉)
啟動頻率
- 標準: 30%啟動頻率
- 選配: 75%啟動頻率
工作條件
- 環境溫度: -30℃ ~ +65℃（ -22℉ ~ +149℉）
- 相對濕度: 30% ~ 95%
開度指示
- 配備機械式開度指示器，可目視閥門開度位置。
手動操作
- 無需離合器切換手動 / 電動控制。
- 馬達運轉時，手輪不會跟著轉動，防止人員受傷或誤操作影響正常運轉。

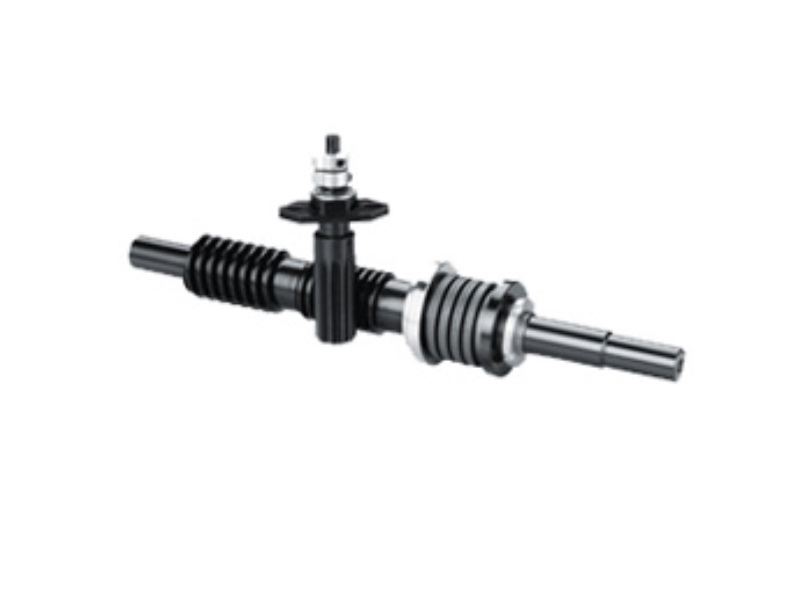

齒輪
- 高合金鋼齒輪系統，具自鎖作用，防止管道壓差過大，造成閥門閉合元件移位。
- 齒輪組在出廠前，皆以耐高溫潤滑油充份潤滑，在不流失的情況下，可永久不需添加潤滑油脂。
出線孔
- 標準：1/2” PS
- 選配：3/4” PF、3/4” NPT、1/2” NPT、M20
電壓
- 12V DC (僅適用開關型)
- 24V AC/DC
- 110-120V AC
- 220-240V AC-單相
- 220-240V AC-三相 (選配比例式控制，必須加裝現場操作器)
- 380-415V AC-三相 (選配比例式控制，必須加裝現場操作器)
- 440-480V AC-三相 (選配比例式控制，必須加裝現場操作器)
運轉角度
- 標準: 0~90°
- 選配: 最大到270°
- CE
- CSA
- UKCA

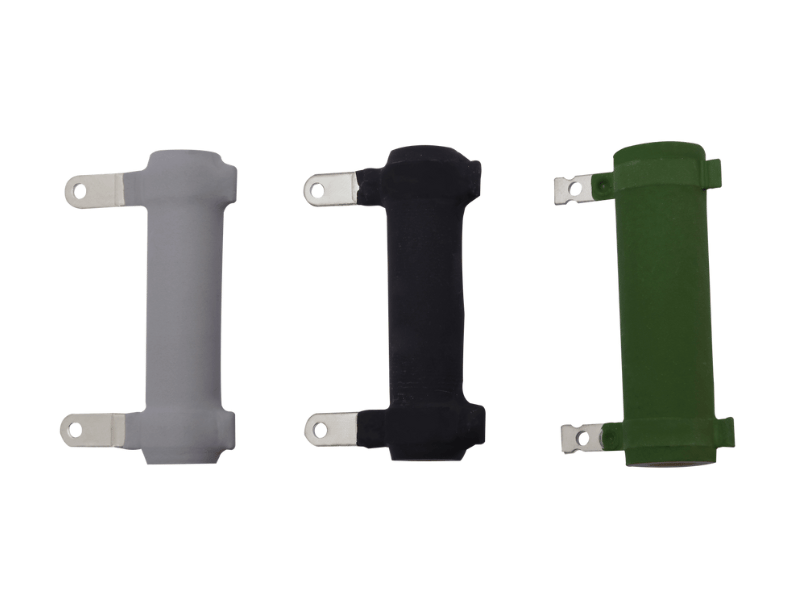

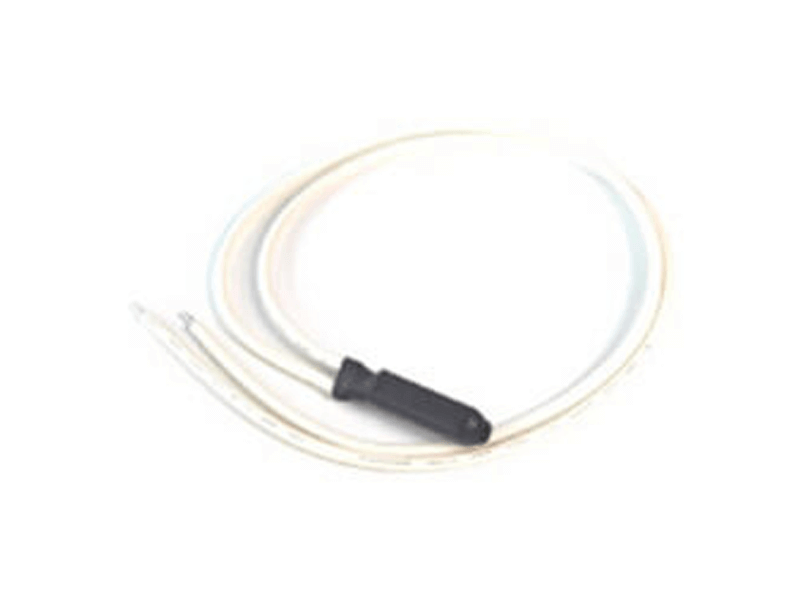

加熱器
可使驅動器內部溫度提升以防止低溫導致潤滑油脂凝固，並保持驅動器內部乾燥以防止濕氣造成產品故障。日夜或夏冬季溫差大時，除了加熱器外，建議同時加裝溫控開關，使熱器發揮應有功能。
如環境溫度高於35℃（95℉），則不建議加裝。
加熱器溫控開關
加裝加熱器溫控開關, 驅動器內部溫度高於25±5℃（77±9℉）, 即斷開迴路停止加熱。

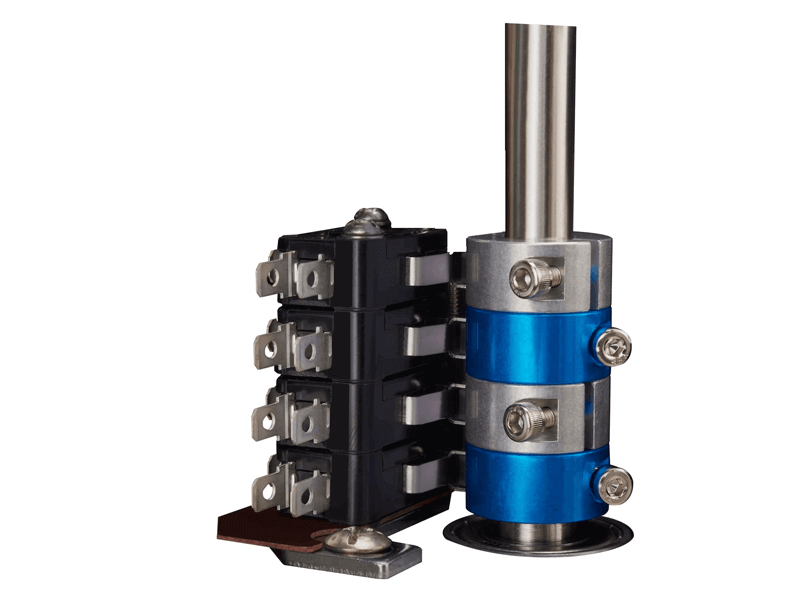

微動開關-乾接點
驅動器標準配備兩只微動開關（LS1、LS2）作全開及全關行程/位置控制。可加裝兩只輔助微動開關（LS3、LS4），作全開和全關指示乾接點。

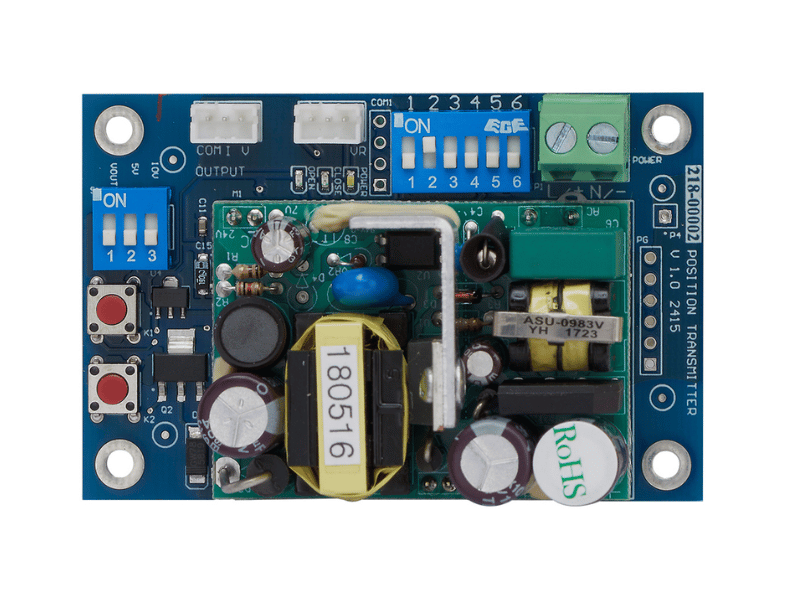

類比訊號輸出板
適用開關/浮動型驅動器，提供不同輸出訊號種類。
輸出訊號：0-20 mA、4-20 mA、0-5 V、0-10 V、1-5 V、2-10 V
OM-2~OM-13,OM-F,OM-G 圖片是AC 110/220V產品用

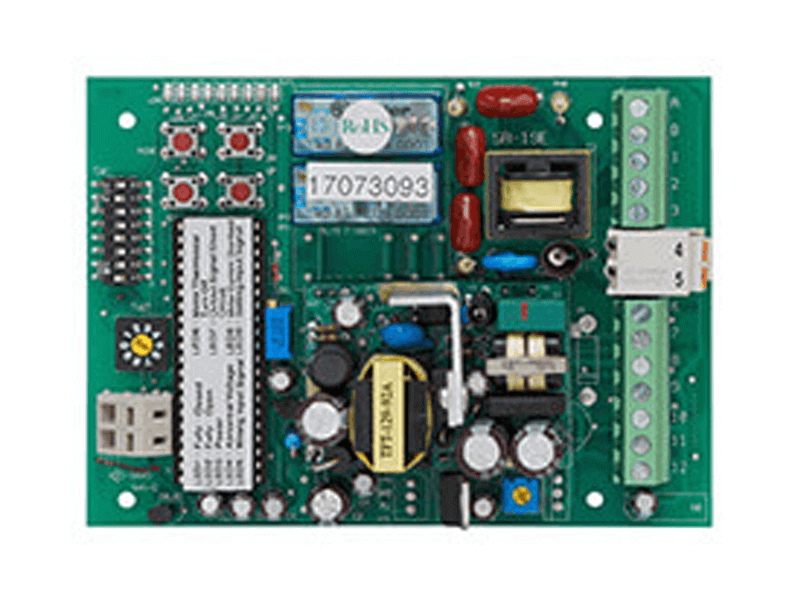

比例控制（含 5kΩ 電位計）
內置式比例板，藉由類比訊號輸出、輸入變化量搭配電位計來控制閥門開度。
● 輸入訊號：4-20mA、1-5V、2-10V
● 輸出訊號：4-20mA、2-10V
OM-2~OM-13,OM-F,OM-G
圖片是AC 110/220V產品用

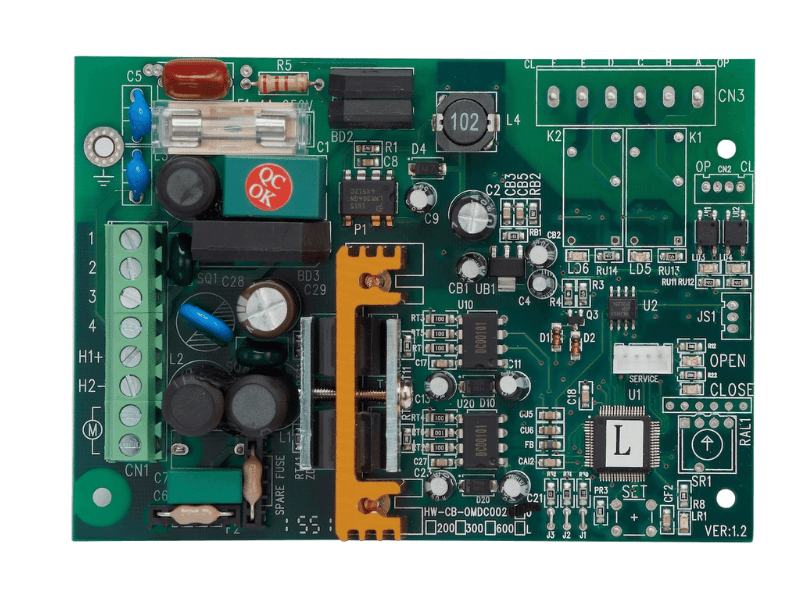

75% duty cycle (IEC標準)
當驅動器使用超過30%啟動頻率時，建議加裝此控制模組。
OM-2~OM-8：75%啟動頻率
圖片是AC 110/220V產品用

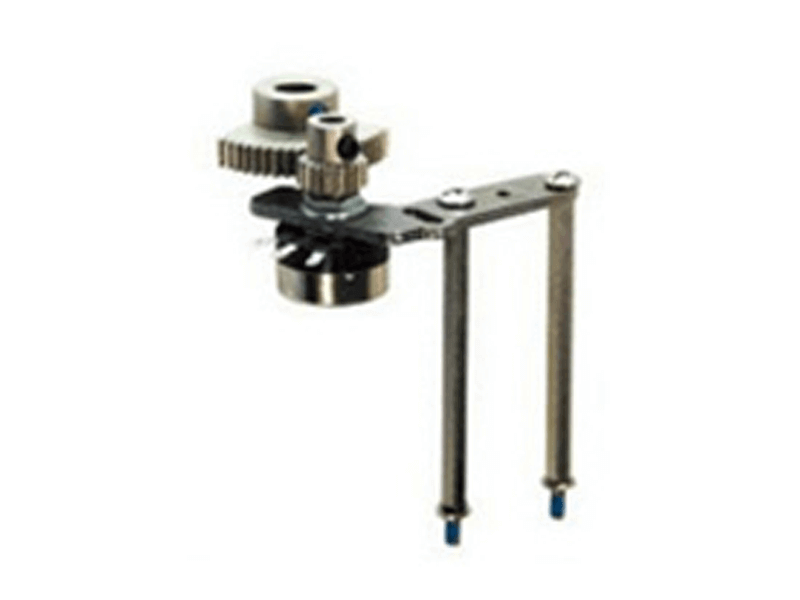

電位計（可變電阻）
只有開關型驅動器可以安裝此選項以提供回朔訊號給開度指示，可選擇1K或5K歐姆的電阻值。
OM-2~OM-13（1KΩ or 5KΩ）

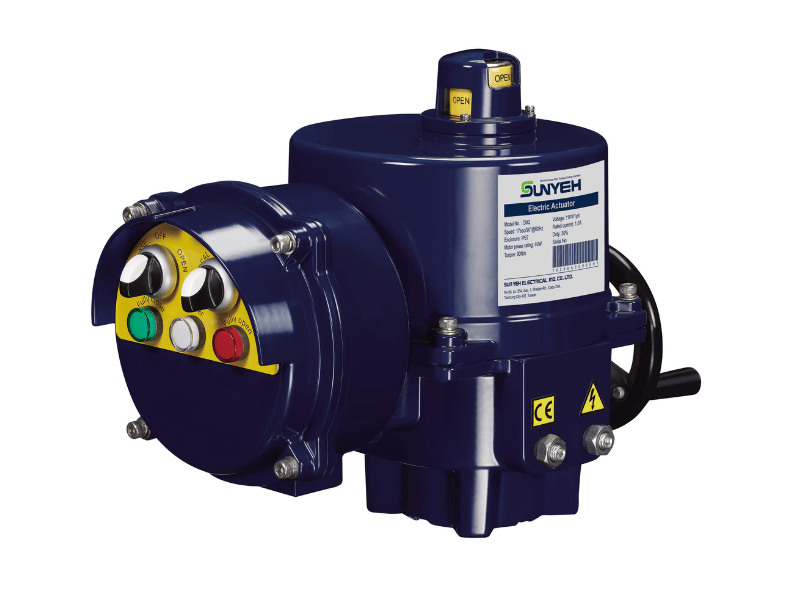

現場操作器
提供現場/自動切換選擇，應用於現場控制時可利用關/停/開選擇開關操作。可裝於OM-2~OM-13,OM-F,OM-G驅動器，需與驅動器同時訂購。
扭力限制開關
提供過載保護，以避免驅動器承受過大扭力造成故障，可裝於OM-2~OM-13、OM-F、OM-G、OM-H驅動器，需與驅動器同時訂購。
延遲開關控制板
使驅動器之運轉時間由原來的標準秒數，依使用者需求延長至30秒、60秒、90秒⋯等(最長為200秒)，可裝於OM-2~OM-13，220VAC/1PH與OM-2~OM-8，110VAC驅動器。
鏈輪
鏈輪手動裝置是將原本的手輪改為鏈條，便於當驅動器安裝於較高位置時，使用者不需爬高或架梯即可操作手動裝置，此選配項目可運用在OM-2~OM-13、OM-F、OM-G、OM-H。
接線盒
此選配可讓使用者不需移除驅動器上蓋，即可藉由此接線盒完成全部接線，可裝於OM-2~OM-13、OM-F、OM-G、OM-H 驅動器。

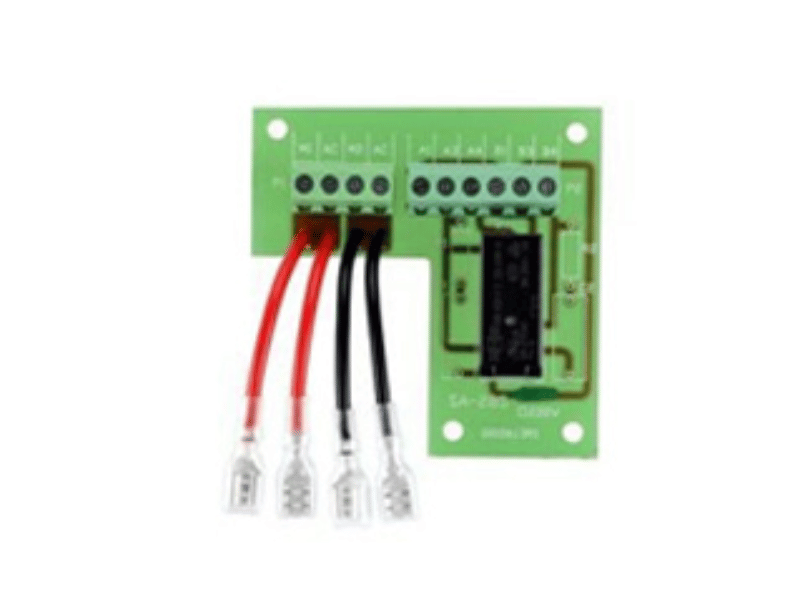

隔離繼電器模組
當一組控制線或開關同時需要控制2組以上驅動器時，可加裝此選配。
OM-2~OM-13,OM-F,OM-G
現場總線控制
Modbus RTU RS485
適用：
● OM-2 ~ OM-6、OM-F、OM-G、OM-H，AC 110-120V，30% 啟動頻率
● OM-2 ~ OM-8、OM-F、OM-G、OM-H，AC 220-240V 單相，30% 啟動頻率
● OM-1、OM-A 、OM-AM，AC/DC 24V，75% 啟動頻率
● OM-1、OM-A 、OM-AM、OM-2 ~ OM-8、OM-H，AC 110-120V、AC 220-240V 單相，75% 啟動頻率
● OM-9 ~ OM-13，AC 110-120V、AC 220-240V 單相， 50% 啟動頻率
隔熱毯
它提供驅動器在異常高溫下，於下述工作條件仍可正常動作，夾克型設計讓使用者可以快速輕鬆地拆卸和重新安裝。
工作條件：
250°C (482°F)二小時內能夠正常工作
300°C (572°F)一小時內能夠正常工作
適用：
開關型-OM-A、OM-AM、OM-1~ OM-8

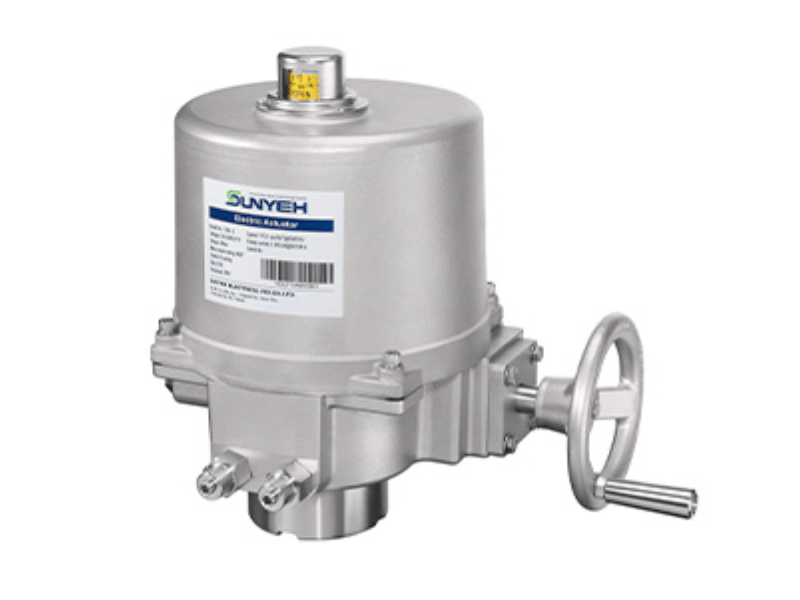

SS316 (CF8M)
適用IP67 (OM-1)、IP68 (OM-2~OM-6、OM-F & OM-G)
註:若有SS316材質外觀尺寸圖需求，請洽銷售人員。
防水等級
IP 68（7m, 72小時, IEC 60529）
