彈簧式失效安全電動驅動器 / S系列
S-500
- 扭力：50 Nm / 445 in-lb
- 標準型(無手動)重量：27 kg / 60 lb
- 附手動裝置重量：37 kg / 82 lb
- 法蘭規格：ISO 5211 F07
| 項目 | S-500 |
|---|---|
| 扭力 (Nm) | 50 |
| 扭力 (in-lb) | 445 |
| 輸出軸規格 (mm) | 🟐 17 |
| 輸出軸深度 (mm) | 30 |
| 法蘭 (ISO 5211) | F07 |
| 馬達運轉時間 (sec / 90°) | 8 |
| 彈簧運轉時間 (sec / 90°) | 3 |
| 手動裝置 | 選配 |
| 無手動重量 (kg) | 27 |
| 無手動重量 (lb) | 60 |
| 附手動重量 (kg) | 37 |
| 附手動重量 (lb) | 82 |
標準功能
- 啟動頻率: 50% (-30℃ ~ +40℃)、30% (+41℃ ~ +65℃)
- 開/關控制
工作條件
- 環境溫度: -30℃ ~ +65℃/-22℉ ~ +149℉ (標準) ; -40℃ ~ +65℃/-40℉ ~ +149℉(選配)
- 相對濕度: 30% ~ 95%
外殼
- 鋁合金材質，Polyester 粉體塗裝。
- IP68 (7公尺, 72小時)、NEMA Type 4X / 5，通過CSA屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級;另有C4/C5可選。
潤滑
- 齒輪組出廠前，皆以耐高溫潤滑油脂充分潤滑，正常使用不流失情況下，可永久不需添加潤滑油脂。
開度指示
- 機械式開度指示器，方便目視閥門開度位置。
電壓
- 24V AC、24V DC (24V無浮動式或比例式控制)
- 110-120V AC
- 220-240V AC-單相
- 220-240V AC-三相 (無浮動式或比例式控制)
- 380-415V AC-三相 (無浮動式或比例式控制)
- 440-480V AC-三相 (無浮動式或比例式控制)
出線孔
- 標準: 1/2" NPT
- 選配: 3/4" NPT、M20
- CE
- CSA
- SIL

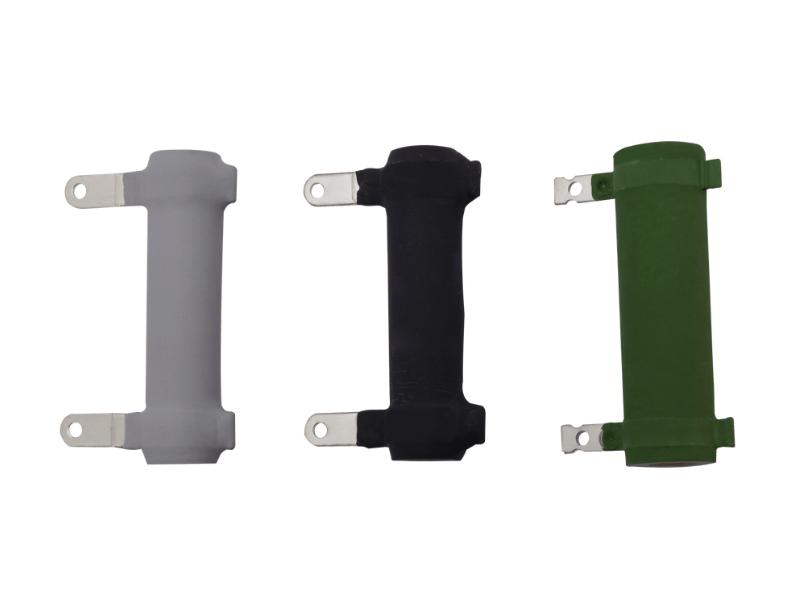

加熱器
可使驅動器內部溫度上升，保持乾燥，防止低溫或高濕度下，潤滑油脂凝固或濕氣造成故障。如環境溫度高於35℃/95℉，則不建議加裝。日夜溫差與夏冬季溫差大時，建議加裝溫控開關使加熱器發揮應有功能。

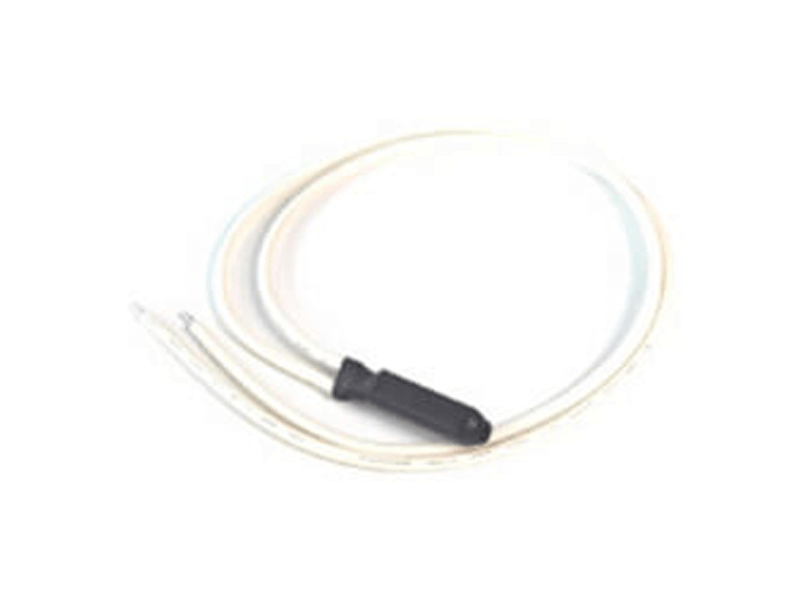

加熱器溫控開關
加熱器溫控開關可在驅動器內部溫度超過25±5°C (77±9°F)時，切斷加熱迴路以停止加熱。

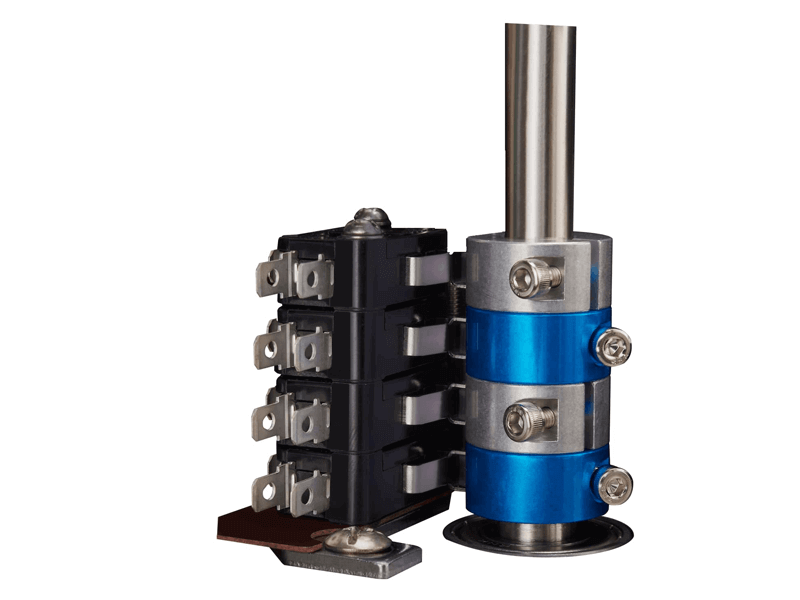

輔助微動開關-乾接點
標準型產品配置兩只微動開關作全開、全關控制，可加裝兩只微動開關，作為全開及全關乾接點。

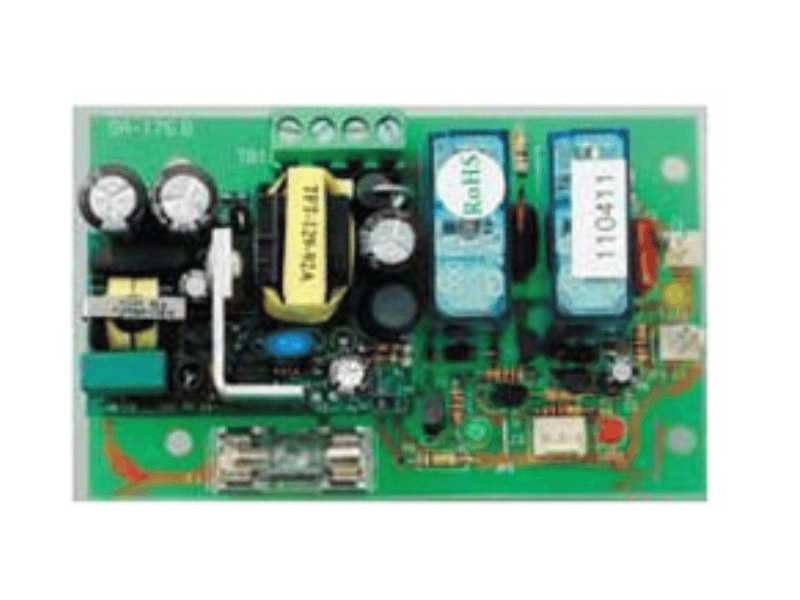

浮動式控制
利用外部控制器可使驅動器於0°~90°行程中間任意位置開、關、停 。外部電力停止時，不論驅動器在任何位置，彈簧釋放讓驅動器順時鐘運轉至極限位置後停止。(此運轉方向為電源失敗時，順時針運轉之驅動器)。
圖片是AC 110/220V產品用

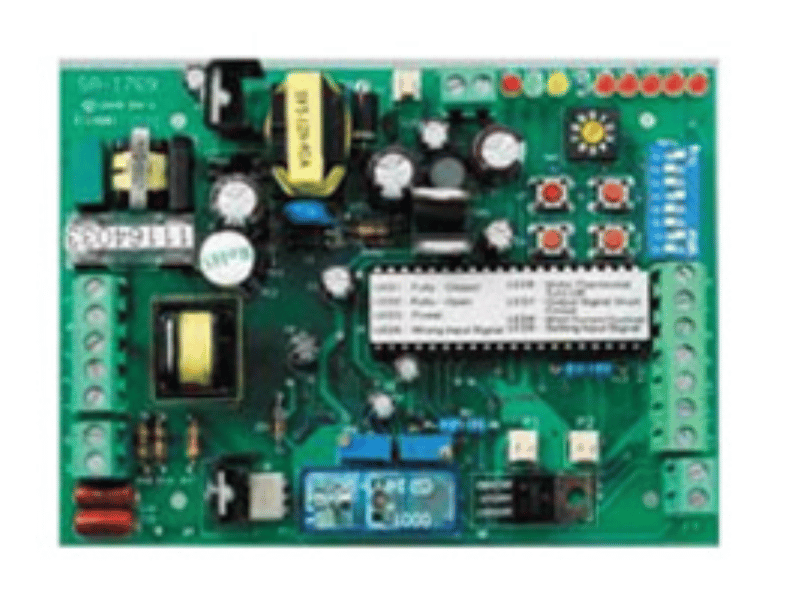

比例式控制
內置式比例板可藉由輸入訊號控制閥門開度，搭配電位計作訊號輸出，調節閥門開度。
輸入訊號：4-20mA，1-5V，2-10V
輸出訊號：4-20mA，2-10V
圖片是AC 110/220V產品用
運轉方向
標準：電源失敗時，驅動器順時針旋轉
選配：電源失敗時，驅動器逆時針旋轉
手動裝置
隔熱毯
隔熱毯使驅動器在暴露於特定時間的高溫環境仍可正常運作。可拆式夾克型設計，可快速輕鬆拆卸和重新安裝。
250°C (482°F) 2小時內能夠正常工作。
300°C (572°F) 1小時內能夠正常工作。
400°C (752°F) 2小時內能夠正常工作。
適用：S500, S1300, S2000, S2600, 110~120Vac / 220~240VAC, 開關型
