90度轉電動驅動器 / CM系列

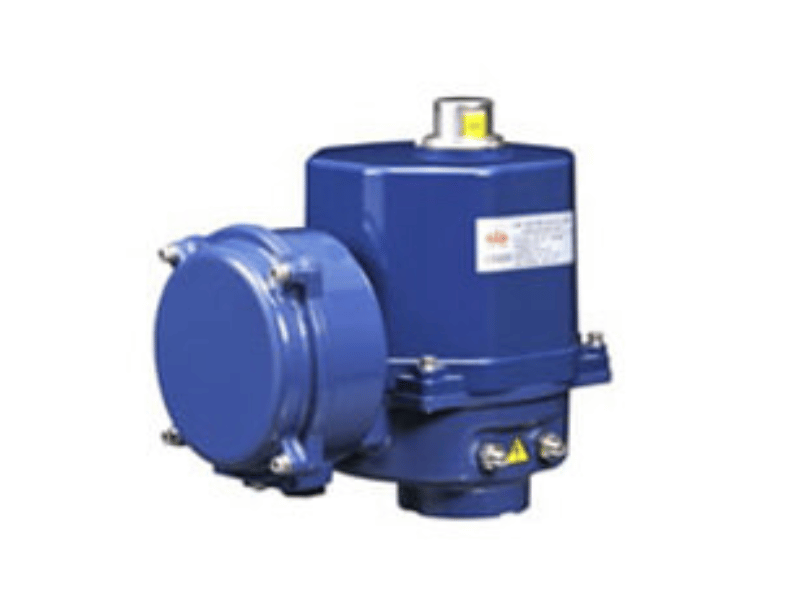

CM-100
- 扭力：100 Nm/885 in-lb
- 馬達功率：50 W

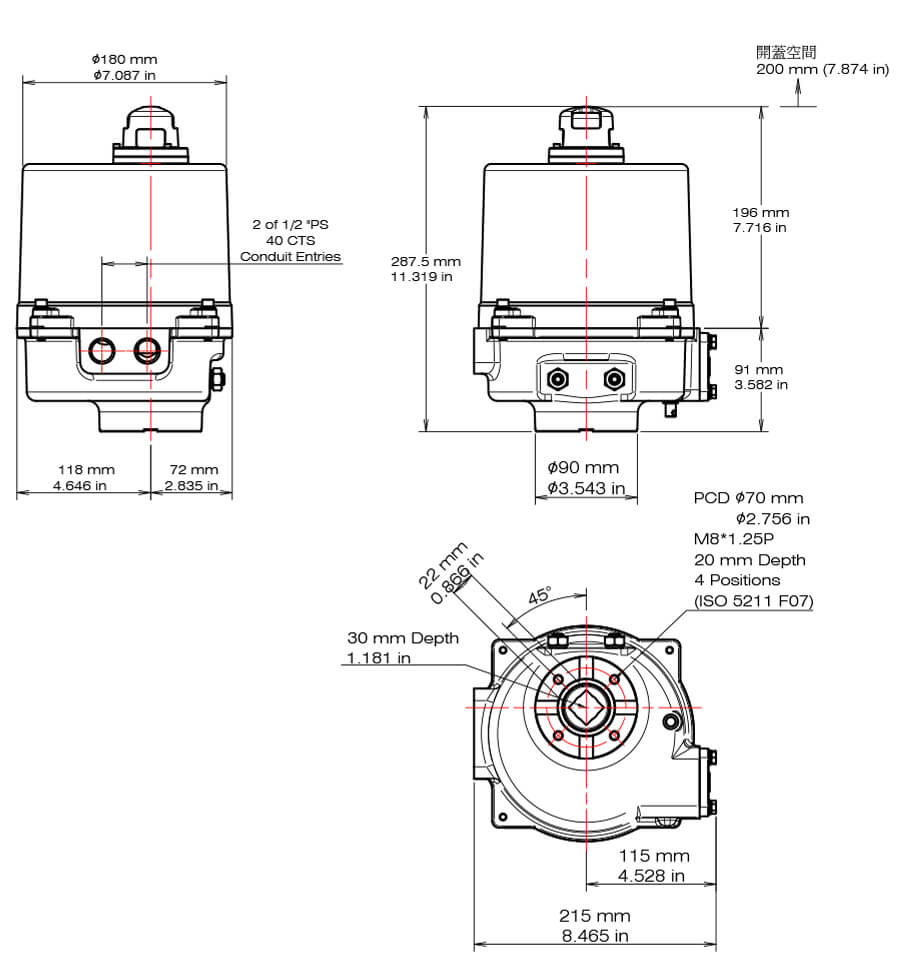

- 法蘭規格：ISO 5211 F07
- 重量：7.6 kg/17 lb
| 項目 | CM-100 |
|---|---|
| 扭力 (Nm) | 100 |
| 扭力 (in-lb) | 885 |
| 輸出軸規格 (mm) | ◆ 17 |
| 輸出軸深度 (mm) | 30 |
| 法蘭 (ISO 5211) | F07 |
| 運轉時間 (sec / 90°) | 10 |
| 手動裝置 | 扳手 |
| 重量 (kg) | 7.6 |
| 重量 (lb) | 17 |
外殼：
- 底座：鋁合金材質並覆蓋一層粉體烤漆。
- 上蓋： ABS塑膠防撞材質。
馬達(馬力小、扭力大、用電省)：
- 全系列產品之絕緣等級為B級。
- 馬達內部含有溫控裝置，具有防燒保護功能，可有效避免馬達過熱毀損。
AC馬達：115±5℃/239±9℉
DC馬達：90±5℃/194±9℉
手動裝置：
- 使用者可使用手動裝置進行開關動作，手動操作前請先移除手動裝置上的紅色防塵塞，並於操作後再將防塵塞歸位。
啟動頻率：
- 30%啟動頻率
開度指示器：
- 所有型號在外殼上方都配有連續機械裝置之開度指示器，以方便使用者目視即可掌握驅動器之開度狀況。
工作條件：
- 環境溫度：
塑膠蓋-10℃~+65℃
鋁合金上蓋-30℃ ~ +65℃ / -22℉ ~ +149℉ - 濕度：30%~95%
出線孔
- 標準：1/2" PS
- 選配：3/4" NPT, 1/2" NPT, M20
各式電壓：
- 24V AC/DC
- 110/220V 單相
- 220/380/440V 三相
鋁合金上蓋（圓形）：
- 鋁合金材質並覆蓋一層粉體烤漆。

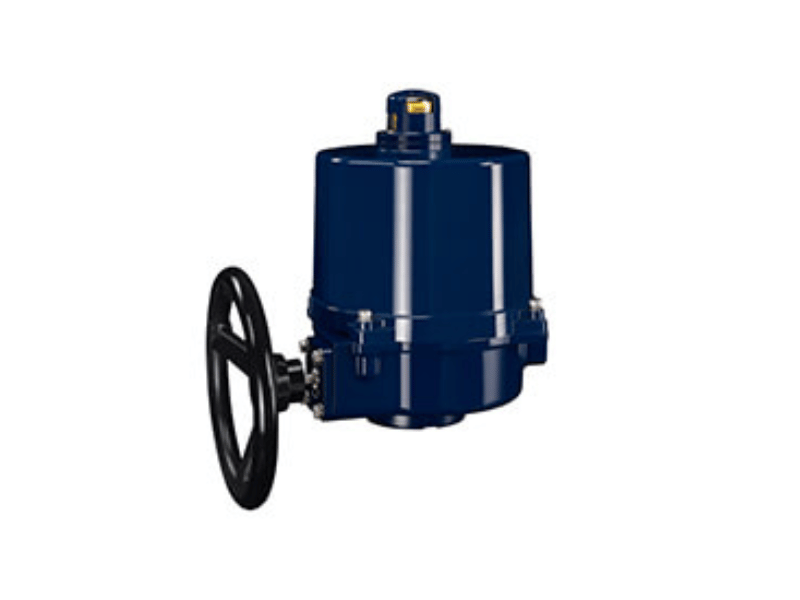

手輪：
- 當使用手動裝置時，使用者可選配手輪以利於現場操作。
手動斷電裝置：
- 使用者可使用工具將驅動器從電動操作位置（Auto）切換至手動操作位置（Manual），即可使用手動裝置進行開關動作。
- CE

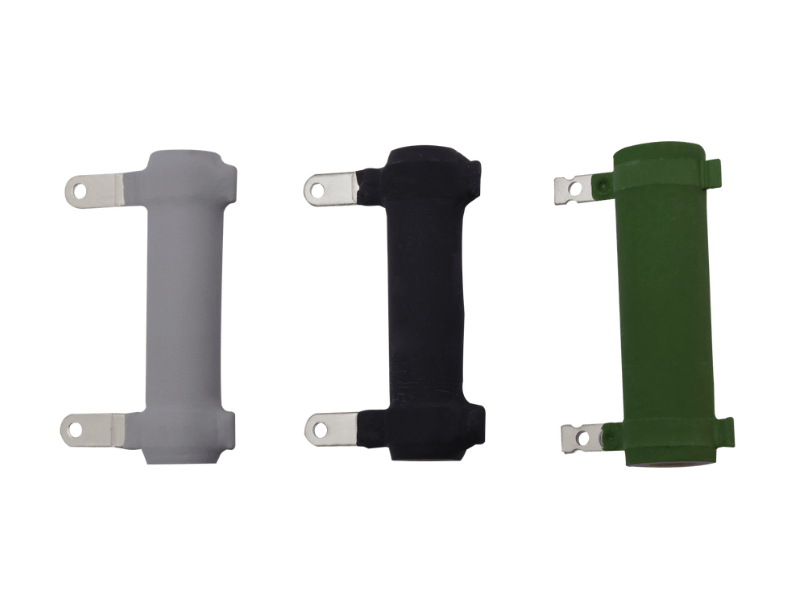

加熱器
可使驅動器內部溫度提升以防止低溫導致潤滑油脂凝固，並保持驅動器內部乾燥以防止濕氣造成產品故障。日夜或夏冬季溫差大時，除了加熱器外，建議同時加裝溫控開關，使熱器發揮應有功能。
如環境溫度高於35℃（95℉），則不建議加裝。

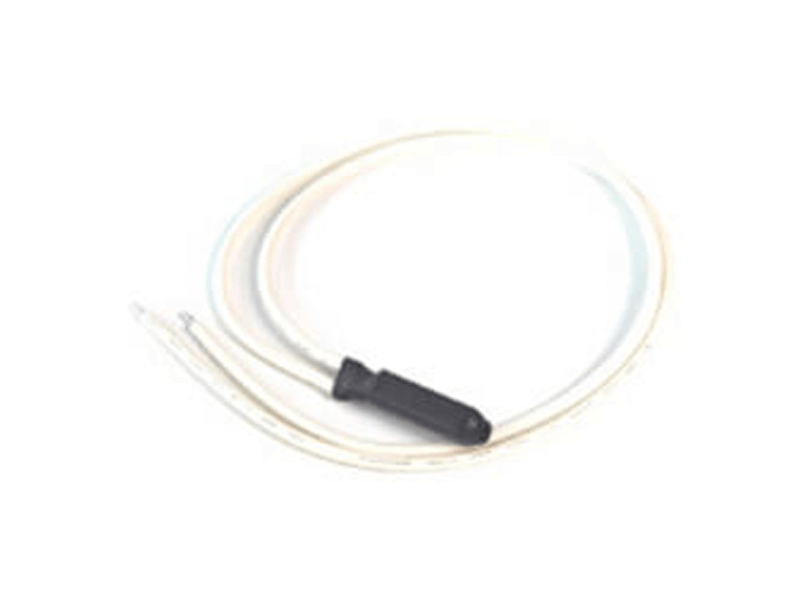

加熱器溫控開關
當驅動器內部的溫度超過25℃/77℉，加熱器溫控開關可以切斷加熱迴路以停止加熱。

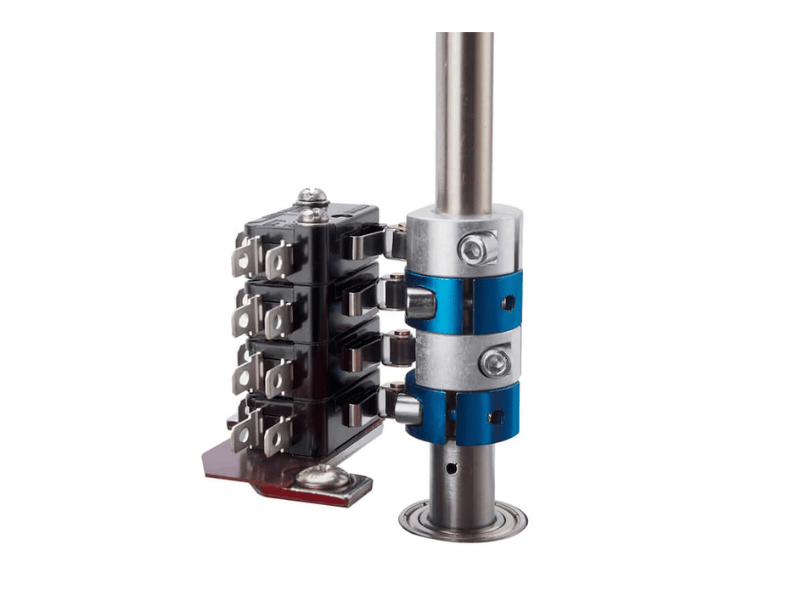

微動開關-乾接點
標準型產品配有全開及全關控制微動開關，可加裝兩只微動開關，作為全開及全關乾接點。
輸出訊號板
此選配可以提供4-20mA輸出信號給開度指示器，適用於開關型驅動器。

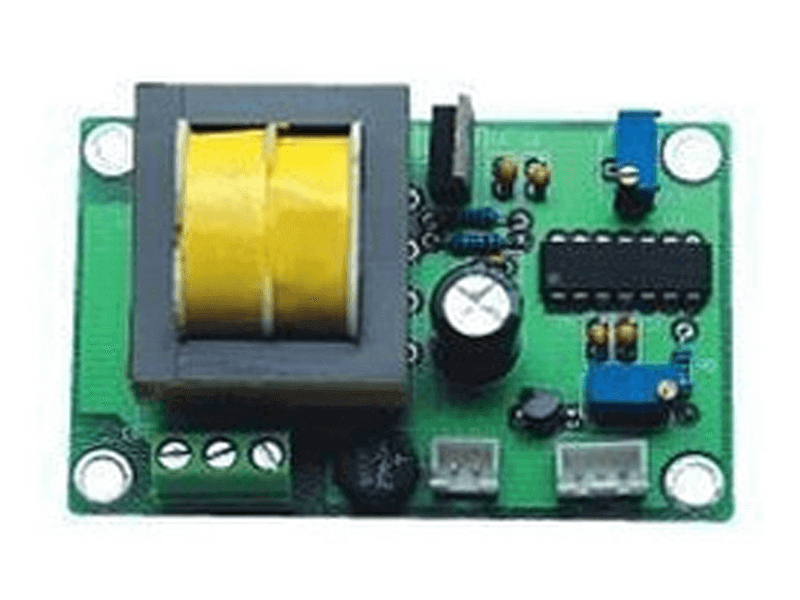

比例板
內置式比例板可藉輸入訊號控制驅動器之開度，同時搭配電位計作訊號輸出，讓控制人員掌握閥門之開度狀況。
輸入訊號：4-20mA，1-5V，2-10V。
輸出訊號：4-20mA，2-10V。
圖片是AC 110/220V產品用
電位計（可變電阻）
只有開關型驅動器可以安裝此選項以提供回朔訊號給開度指示，可選擇1K或5K歐姆的電阻值。
接線盒
此選配可讓使用者不需移除驅動器上蓋，即可藉由此接線盒完成全部接線，可裝於CM-100~CM-600 驅動器。
