防爆90度轉電動驅動器 / OME系列

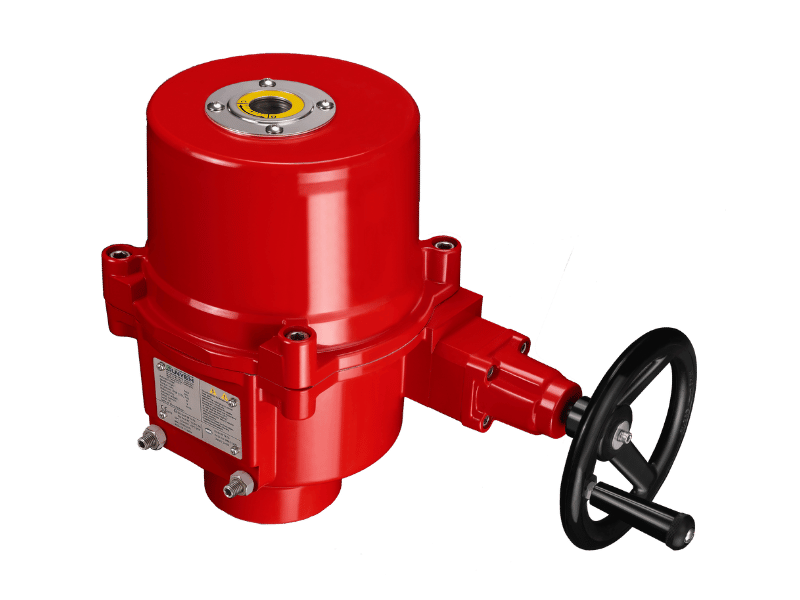

OME-4
- 最大扭力：400 Nm/3540 in-lb
- 馬達功率：80 W
- 手動裝置：手輪
- 法蘭孔距：ISO 5211 F10
- 重量：31 kg/68.5 lb
| 項目 | OME-4 |
|---|---|
| 扭力 (Nm) | 400 |
| 扭力 (in-lb) | 3540 |
| 輸出軸規格 (mm) | 🟐 36 |
| 輸出軸深度 (mm) | 48 |
| 法蘭 (ISO 5211) | F10 |
| 運轉時間 (sec / 90°) | 20 |
| 手動裝置 | 手輪 |
| 重量 (kg) | 31.5 |
| 重量 (lb) | 69.5 |
- IP68(7公尺, 72小時)
- 自鎖齒輪系統
- 不需離合器之手動裝置
- ISO 5211 安裝介面
- 機械式限位裝置
- 機械式開度指示器
- 馬達內建溫控保護以防止馬達過熱燒毀。
- 標準配置扭力限制開關
控制類型：
- 標準：開關型/三點浮動型
- 選配：比例式
出線孔：
- 標準：1/2” NPT
- 選配：3/4” NPT、M20、M25
危險場所產品認證 台灣防爆認證-TS
| 防爆標誌 | 環境溫度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準: IEC 60079-0, IEC 60079-1, IEC60079-31
中國防爆認證-CNEx / CCC
| 防爆標誌 | 環境溫度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex tb IIIC T130 °C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準: GB/T3836.1, GB/T3836.2, GB/T3836.31
ATEX 歐盟危險區域認證
| 指令 | 防爆標誌 | 環境溫度 |
|---|---|---|
| ATEX II 2GD | Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| ATEX II 2GD | Ex tb IIIC T130°C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準：IEC 60079-0, IEC 60079-1, IEC60079-31
國際防爆認證-IECEx
| 防爆標誌 | 環境溫度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex tb IIIC T130 °C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準：IEC 60079-0, IEC 60079-1, IEC60079-31
北美防爆認證-CSA Zone 系統
| 防爆代號 | 防爆等級 | 危險區域 (Zone) | 防護型式 | 設備組別 | 溫度組別 | 環境溫度 |
|---|---|---|---|---|---|---|
| AEx / Ex | I | 1 | db | IIB, IIA | T4 | -30°C~+70°C(-22°F~+158°F) |
| AEx / Ex | II | 21 | tb | IIIC,IIIB,IIIA | T130°C | -30°C~+70°C(-22°F~+158°F) |
引用標準：CAN / CSA-C22.2 No. 0:20, CAN / CSA-C22.2 No. 60079-0, CAN / CSA-C22.2 No. 60079-1,CAN / CSA-C22.2 No. 60079-31, UL 60079-0, UL 60079-1, UL 60079-31
Division 系統
| 危險等級 | 危險區域 (Division) | 設備組別 | 溫度組別 | 環境溫度 |
|---|---|---|---|---|
| I | 1 | C, D | T4 | -30°C~+70°C(-22°F~+158°F) |
| II | 1 | E, F, G | T130°C | -30°C~+70°C(-22°F~+158°F) |
引用標準： CAN / CSA-C22.2 No. 0:20, CSA C22.2 No. 30-M1986, CSA C22.2 No. 25-17, FM 3600,FM 3615, FM 3616
英國防爆認證-UKEX
| 指令 | 防爆標誌 | 環境溫度 |
|---|---|---|
| UKCA II 2GD | Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| UKCA II 2GD | Ex tb IIIC T130°C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準：EN 60079-0, EN 60079-1, EN 60079-31
日本防爆認證-JPEx
| 防爆標誌 | 環境溫度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex tb IIIC T130 °C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
- CSA 北美危險場所產品認證
- TS 台灣防暴認證
- IECEx 國際防爆認證
- ATEX 歐盟防爆認證
- CNEX / CCC 中國防爆認證
- UKEX 英國防爆認證
- JPEx 日本防爆認證
加熱器
加熱器可使驅動器內部溫度提升並保持乾燥，以防止低溫或高濕度下，潤滑油結凍或濕氣造成故障。如環境溫度高於35℃/95℉以上則不建議加裝。但日夜溫差與夏冬季溫差大時，建議在加熱器前端加裝一只溫控器(25±5℃/77±9℉)使加熱器發揮應有功能。
加熱器溫控開關
當驅動器內部的溫度超過25℃/77℉，加熱器溫控開關可以切斷加熱迴路以停止加熱。
微動開關-乾接點
標準型產品配有全開及全關控制微動開關，可加裝兩只微動開關，作為全開及全關乾接點。
輸出訊號板
此選配可以提供4-20mA輸出信號給開度指示器，適用於開關型驅動器。
比例板(含 5K VR)
內置式比例板可藉輸入訊號控制驅動器之開度，同時搭配電位計作訊號輸出，讓控制人員掌握閥門之開度狀況。
輸入訊號：4-20mA，1-5V，2-10V。
輸出訊號：4-20mA，2-10V。
電位計-可變電阻
只有開關型驅動器可以安裝此選項以提供回朔訊號給開度指示，可選擇1K或5K歐姆的電阻值。
1. 型號
- A、AM、1、2、3、4、5、6、7、8
2. 電壓
- D12：12V 直流；12：12V 交流
- D24：24V 直流；24：24V 交流
- 110 – 120：110 ~ 120V 交流
- 220 – 240：220 ~ 240V 交流
3. 控制方式
- F：開／關 / 漂浮式
- M：調節式
4. 工作比率
- 30%, 75%
