防爆直線型電動驅動器 / LE系列

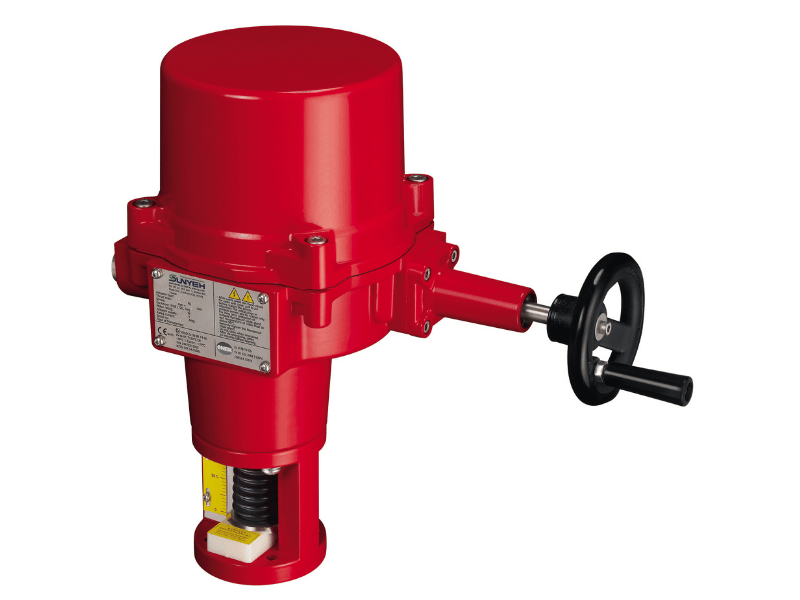

LE-500
- 推力：500 kgf/1100 lbf
- 重量：10.5 kg/23.5 lb
- 馬達：15 W
- 法蘭孔距：ISO 5210 F07
- 最大行程：50 mm/2 inch
| 項目 | LE-500 |
|---|---|
| 推力 (kgf) | 500 |
| 推力 (lbf) | 1100 |
| 推力 (kN) | 4.9 |
| 法蘭 (ISO 5210) | F07 |
| 最大行程 (mm) | 50 |
| 最大行程 (inch) | 2 |
| 運轉速度 (mm/sec) | 0.46 |
| 運轉速度 (inch/sec) | 0.018 |
| 手動裝置 | 手輪 |
| 重量 (kg) | 10.5 |
| 重量 (lb) | 23.5 |
- IP68 (7公尺, 72小時)
- 自鎖齒輪系統可防止管內壓差造成閥片移動
- 採用DC馬達, 75%高啟動頻率
- 外部閥桿位置指示器提供精確的閥門運行位置
- 低功耗
- 具手動裝置可於無電力時使用
- ISO 5210法蘭安裝介面
- 馬達內建溫控保護裝置, 防止馬達過熱燒毀
- 推力過載保護；當輸出推力超過額定值, 驅動器會藉由微動開關切斷電源供給, 避免推力過載。
控制模式：
- 標準：比例式
- 選配：開關型/三點浮動型
出線孔：
- 標準: 1/2 ” NPT
- 選配: 3/4” NPT、M20、M25
危險場所產品認證 台灣防爆認證-TS
| 防爆標誌 | 環境溫度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準: IEC 60079-0, IEC 60079-1, IEC60079-31
中國防爆認證-CNEx| 防爆標誌 | 環境溫度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex tb IIIC T130 °C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準: GB/T3836.1, GB/T3836.2, GB/T3836.31
歐盟防爆認證-ATEX| 指令 | 防爆標誌 | 環境溫度 |
|---|---|---|
| ATEX II 2GD | Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| ATEX II 2GD | Ex tb IIIC T130°C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準：IEC 60079-0, IEC 60079-1, IEC60079-31
國際防爆認證-IECEx| 防爆標誌 | 環境溫度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex tb IIIC T130 °C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準：IEC 60079-0, IEC 60079-1, IEC60079-31
北美防爆認證-CSA Zone 系統| 防爆代號 | 防爆等級 | 危險區域 (Zone) | 防護型式 | 設備組別 | 溫度組別 | 環境溫度 |
|---|---|---|---|---|---|---|
| AEx / Ex | I | 1 | db | IIB, IIA | T4 | -30°C~+70°C(-22°F~+158°F) |
| AEx / Ex | II | 21 | tb | IIIC,IIIB,IIIA | T130°C | -30°C~+70°C(-22°F~+158°F) |
引用標準：CAN / CSA-C22.2 No. 0:20, CAN / CSA-C22.2 No. 60079-0, CAN / CSA-C22.2 No. 60079-1,CAN / CSA-C22.2 No. 60079-31, UL 60079-0, UL 60079-1, UL 60079-31
英國防爆認證-UKEX| 指令 | 防爆標誌 | 環境溫度 |
|---|---|---|
| UKCA II 2GD | Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| UKCA II 2GD | Ex tb IIIC T130°C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
引用標準：EN 60079-0, EN 60079-1, EN 60079-31
- CSA Zone 系統 北美危險場所產品認證
- TS 台灣防爆認證
- IECEx 國際防爆認證
- ATEX 歐盟防暴認證
- CNEX / CCC 中國防爆認證
- UKEX 英國防爆認證
加熱器
加熱器可使驅動器內部溫度提升並保持乾燥，以防止低溫或高濕度下，潤滑油結凍或濕氣造成故障。如環境溫度高於35℃（95℉）以上則不建議加裝。但日夜溫差與夏冬季溫差大時，建議在加熱器前端加裝一只溫控器(25±5℃/77±41℉)使加熱器發揮應有功能。
加熱器溫控開關
當驅動器內部的溫度超過25℃/77℉，加熱器溫控開關可以切斷加熱迴路以停止加熱。
開關型控制器（Floating）
依外部開關控制的特性，可達到兩個位置或三點浮動的方式來控制驅動器。
1. 型式
- 250、500、1000、2000
2.電壓
- D24– 24 V DC; 24 – 24 V AC
- 110 – 110 V AC; 120 – 120 V AC
- 220 – 220 V AC; 240 – 240 V AC
3.控制模式
- M –比例式控制
- F –三點浮動控制
