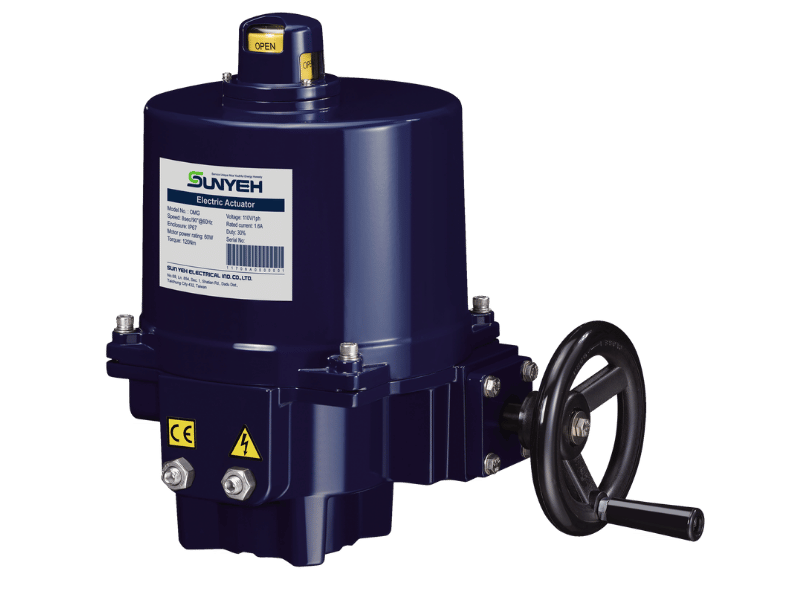

90度回転電動アクチュエータ / OMシリーズ
OM-G
- トルク: 120 Nm/1065 in-lb
- モータ出力: 60 W
- 手動操作: ハンドホイール
- 取付フランジ: ISO 5211 F07/F10
- 開閉時間: 8 sec/90° (110VAC@60 Hz, 30% duty cycle)
- 質量: 11 kg/24.3 lb

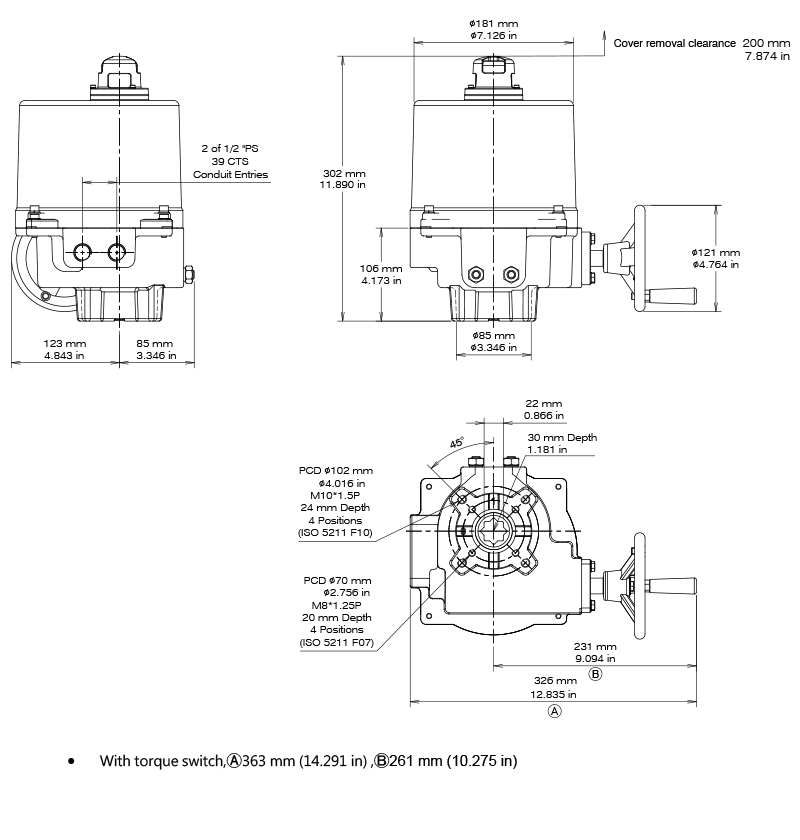

| 項目 | OM-G |
|---|---|
| トルク(Nm) | 120 |
| トルク(in-lb) | 1065 |
| 出力軸内径 (mm) | 🟐22 |
| 出力軸深さ(mm) | 30 |
| 取付フランジ (ISO 5211) | F07 / F10 |
| 開閉時間 (sec / 90°) | 8 |
| 手動操作 | ハンドホイール |
| 質量 (kg) | 11 |
| 質量 (lb) | 24.3 |
アクチュエータ本体
- 防水防塵: IP66、IP67、NEMA 4X（屋外使用対応）
- 材質: アルミニウム合金（粉体塗装）、耐候性高い
- ISO 12944-2 C3腐食レベルに適合。
モーター
- 絶縁階級: F種
- モータにはサーモスタット内蔵、過熱で焼損することを防ぎます。
- ACモーター: 125±5℃ (257±9℉)
DCモーター: 90±5℃ (194±9℉)
動作条件
- 使用周囲温度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度: 30％ ~ 95％
開度インジケータ
- アクチュエータの上部には、機械式インジケータがあり、バルブ開度を簡単に確認できます。
手動操作
- クラッチのない設計。電動･手動操作の際、クラッチを介して切替必要はありません。
- 電動操作中でも、ハンドホイールが同時に回らないことで回りの作業員に危険が及ばなく、誤操作による障害や故障は生じません。
ギアー機構
- セルフロック機能を持ったウォームギアー構造により、管内圧力差による弁体の逆転を防止できます。
- グリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
配線口
- 標準仕様: PS 1/2
- オプション: PF 3/4, NPT 3/4, NPT 1/2, M20
電源
- 24V AC/DC
- 110 - 120V AC
- 220 - 240V AC 単相
- 220 - 240V AC 三相 (ON-OFF)
- 380 - 415V AC 三相 (ON-OFF)
- 440 - 480V AC 三相 (ON-OFF)
回転角度
- 標準仕様: 0~90°
- CE
- CSA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。
● 周囲温度が35℃ (95℉)を超える場合、ヒーターの使用は推奨されません。
● 朝晩や季節で温度差が大きい環境では、サーモスタットとの併用を推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25±5℃ (77±9℉) を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では､全開･全閉各1個のリミットスイッチ (LS1&LS2) を装備しており､もう2個のリミットスイッチ(LS3&LS4､無電圧) を全開と全閉の位置表示として付けることが可能です。

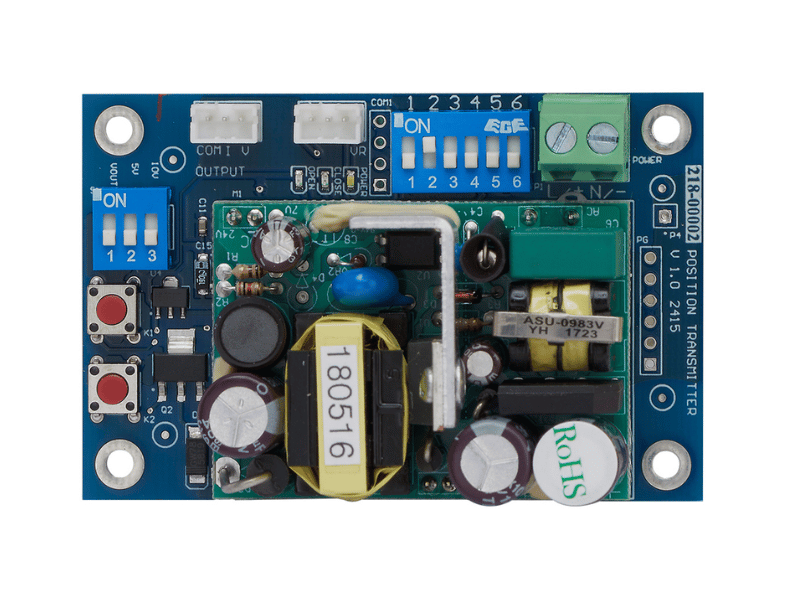

アナログ信号出力
制御方式フローティング (ON-OFF) タイプに適用し､開度表示器へいろんな種類の出力信号を提供します｡
＊ 写真は電源110V/220VAC仕様です
比例制御
アナログ入力信号の変化によりバルブ開度を制御し､そしてアナログ出力信号で開度状態を確認できます｡(ポテンショメータ5kΩを含む)
● 入力信号：4-20 mA､1-5 V､2-10 V
● 出力信号：4-20 mA､2-10 V
＊ 写真は電源110V/220VAC仕様です。
ポテンショメータ
制御方式フローティング (ON-OFF) タイプに適用し､位置検出に使用できます｡1kΩと5kΩを選択可能です。
現場制御装置
現場/遠隔制御切替可能です｡現場制御の際に､閉CLOSE/停OFF/開OPENセレクトスイッチによりアクチュエータを操作することができます｡
●標準仕様： IP65
● オプション： IP67
● 三相電源・比例制御付きの場合､現場制御装置が必ず付きます。
トルクスイッチ
トルクの過負荷による故障を防止します｡
● 客先にてオプション追加及び設定値の変更ができませんので､発注前に付ける必要があるかどうかをご確認ください｡
チェーン付きハンドホイール
アクチュエータが手の届かない高所に取付けられた場合､脚立などを利用しなくても､地面から直接に手動操作できます｡
端子箱
アクチュエータカバーを外さずに､端子箱にてすべての配線作業を済ませます｡
隔離リレーモジュール
1個の切替スイッチで同時に2台以上のアクチュエータを制御する場合、隔離リレーモジュールを付けることにより並列接続することができます。
通信プロトコル
Modbus RTU RS485.
● 適用電圧と起動頻度: 110–120V AC または 220–240V AC に対応；30% duty cycle
SS316ハウジング
● IP68 (7 m, 72 hrs)
＊ SS316ハウジングの外形図について､弊社にお問い合わせください｡
保護等級IP68
● IP68（7m、72時間）、EN 60529 に準拠。
