90度轉電動驅動器 / OM系列

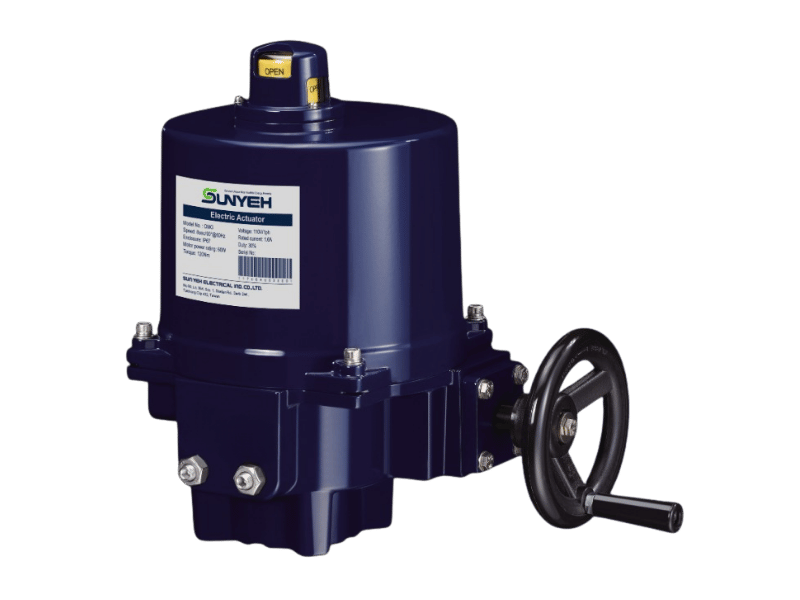

OM-G
- 扭力: 120 Nm/1065 in-lb
- 馬達功率: 60 W
- 手動裝置: 手輪
- 法蘭規格: ISO 5211 F07/F10
- 運轉速度: 8 sec/90° (110vac@60 Hz, 30% duty cycle)
- 重量: 11 kg/24.3 lb
| 項目 | OM-G |
|---|---|
| 扭力 (Nm) | 120 |
| 扭力 (in-lb) | 1065 |
| 輸出軸規格 (mm) | 🟐22 |
| 輸出軸深度 (mm) | 30 |
| 法蘭 (ISO 5211) | F07 / F10 |
| 運轉時間 (sec / 90°) | 8 |
| 手動裝置 | 手輪 |
| 重量 (kg) | 11 |
| 重量 (lb) | 24.3 |

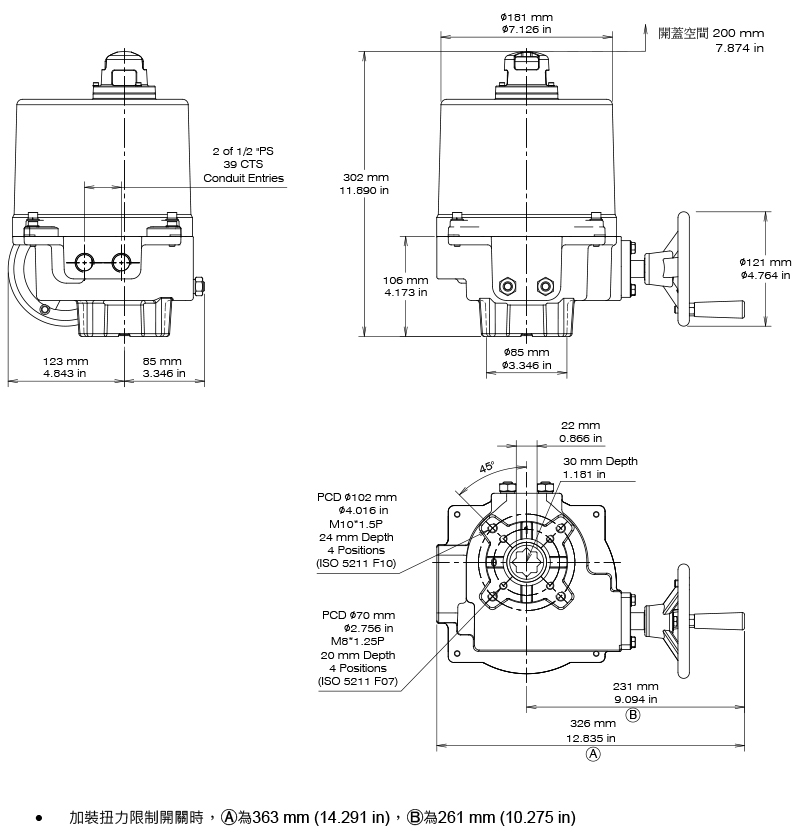

外殼
- 鋁合金材質，Polyester 粉體塗裝。
- NEMA Type 4X、5、IP66 & IP67, 通過 CSA 屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級; 另有 C4/C5 可選。
馬達
- 絕緣等級F級。
- 內建溫控保護裝置，可有效避免馬達過熱毀損。
AC馬達溫控跳脫溫度: 125±5℃ (257±9℉)
DC馬達溫控跳脫溫度: 90±5℃ (194±9℉)
啟動頻率
- 標準: 30%啟動頻率
- 不適用75%啟動頻率
工作條件
- 環境溫度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 相對濕度: 30% ~ 95%
開度指示器
- 配備機械式開度指示器，可目視閥門開度位置。
手動操作
- 無需離合器切換手動 / 電動控制。
- 馬達運轉時，手輪不會跟著轉動，防止人員受傷或誤操作影響正常運轉。

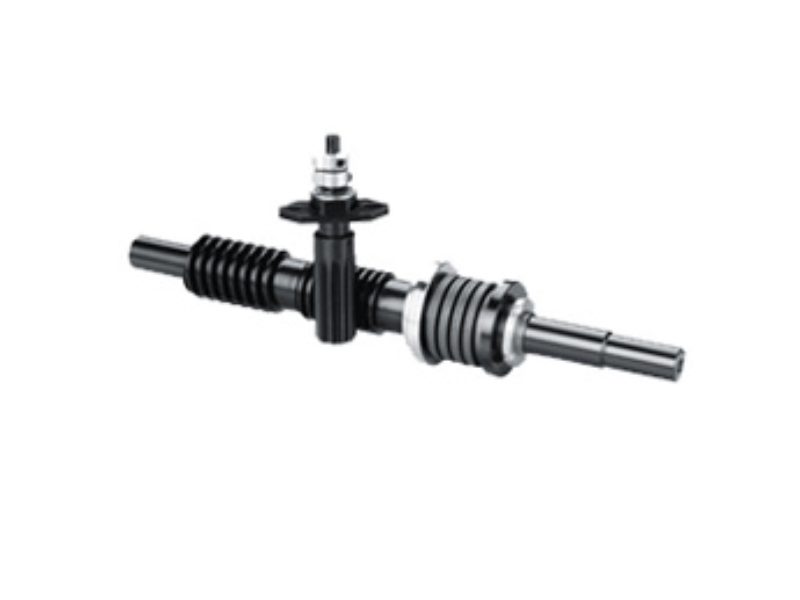

齒輪
- 高合金鋼製齒輪系統, 具自鎖作用, 防止管道壓差大造成閥門閉合元件移位。
- 齒輪組在出廠前，以耐高溫潤滑油脂充份潤滑，正常使用不流失的情況下，可永久不需再添加潤滑油脂。
出線孔
- 標準: 1/2” PS
- 選配: 3/4” PF, 3/42” NPT, 1/2” NPT, M20
電壓
- 24V AC/DC
- 110-120V AC
- 220-240V AC-單相
- 220-240V AC-三相 (不可選配比例式控制)
- 380-415V AC-三相 (不可選配比例式控制)
- 440-480V AC-三相 (不可選配比例式控制)
- CE
- CSA
- UKCA
加熱器
可使驅動器內部溫度提升以防止低溫導致潤滑油脂凝固，並保持驅動器內部乾燥以防止濕氣造成產品故障。日夜或夏冬季溫差大時，除了加熱器外，建議同時加裝溫控開關，使熱器發揮應有功能。
如環境溫度高於35℃（95℉），則不建議加裝。
加熱器溫控開關
加裝加熱器溫控開關, 驅動器內部溫度高於25±5℃（77±9℉）, 即斷開迴路停止加熱。

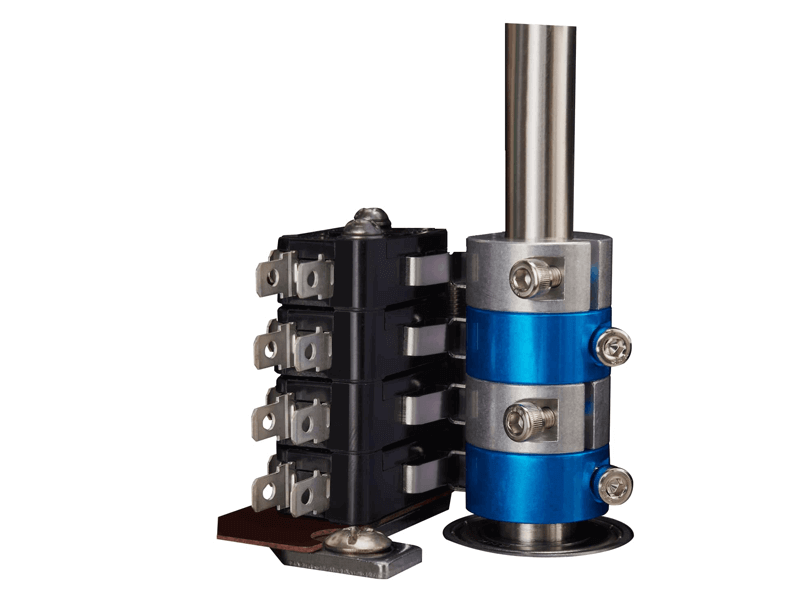

輔助微動開關（乾接點）
驅動器標準配備兩只微動開關（LS1、LS2）作全開及全關行程/位置控制。可加裝兩只輔助微動開關（LS3、LS4），作全開和全關指示乾接點。

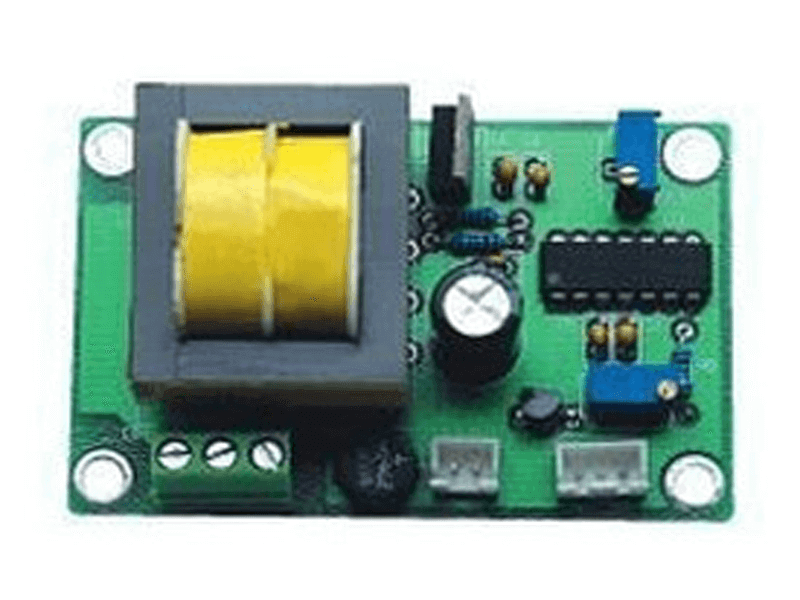

類比訊號輸出板
適用開開關/浮動型驅動器，提供不同輸出訊號種類。
● 輸出訊號: 0-20mA、4-20mA、0-5V、0-10V、1-5V、2-10V

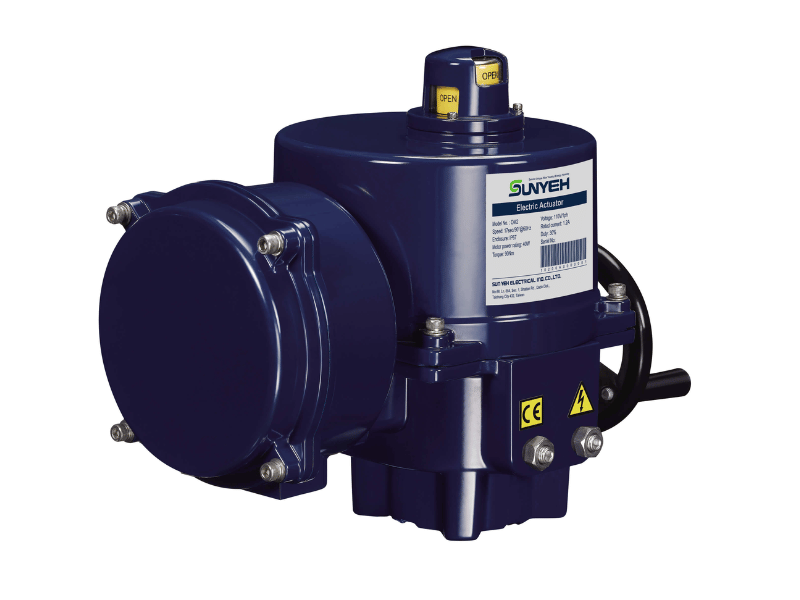

OM-2~OM-13,OM-F,OM-G 圖片是AC 110/220V產品用
比例控制（含 5kΩ 電位計）
內置式比例板，藉由類比訊號輸出、輸入變化量搭配電位計來控制閥門開度。
● 輸入訊號：4-20mA、1-5V、2-10V
● 輸出訊號：4-20mA、2-10V

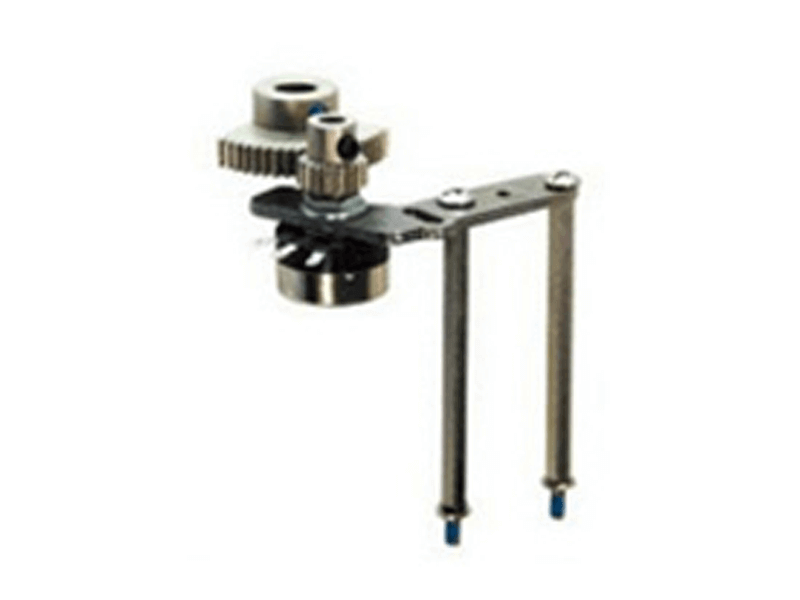

電位計（可變電阻）
開關型驅動器安裝此選項，可輸出訊號給開度指示器，可選1kΩ或5kΩ。
OM-2~OM-13（1KΩ or 5KΩ）
現場操作器
提供現場/遠端控制選擇，應用於現場控制時，利用 關 / 停 / 開選擇開關操作。
標準：IP65
選配：IP67
● OM-1、OMA、OM-AM 比例式控制型，無法加裝現場操作器。
● OM-2 ~ OM-13三相電壓+比例式控制型，必須加裝現場操作器。
扭力限制開關
提供過載保護，防止驅動器因扭力過載而損壞。
適用：OM-2 ~ OM-13、OM-F、OM-G、OM-H

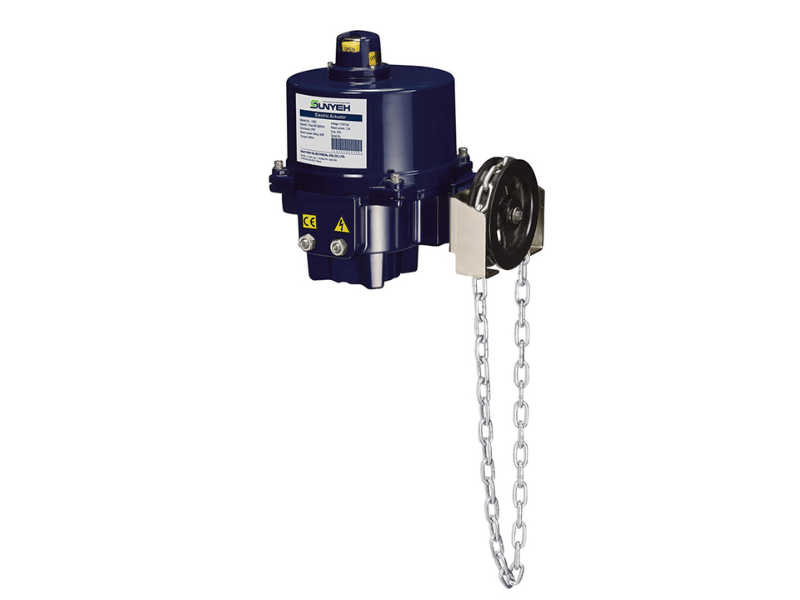

鏈輪手動裝置
當驅動器安裝於高處時，讓操作者不需爬高，即可手動操作
適用：OM-2 ~ OM-13、OM-F、OM-G、OM-H
接線盒
讓使用者不需打開驅動器上蓋，即可完成外部電氣接線。

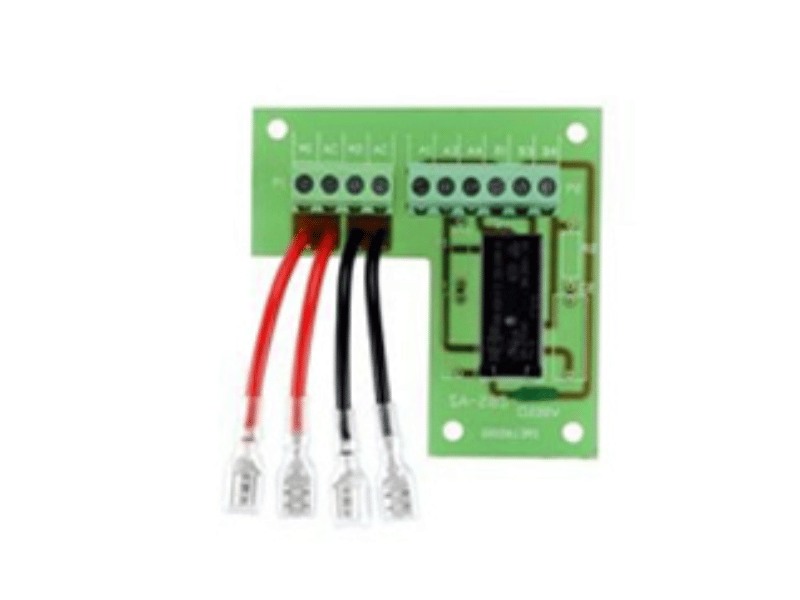

隔離繼電器模組
當一組控制線或開關同時需要控制2組以上驅動器時，可加裝此選配。
通訊協定
Modbus RTU RS485
適用：
● OM-2 ~ OM-6、OM-F、OM-G、OM-H，AC 110-120V，30% 啟動頻率
● OM-2 ~ OM-8、OM-F、OM-G、OM-H，AC 220-240V 單相，30% 啟動頻率
● OM-1、OM-A 、OM-AM，AC/DC 24V，75% 啟動頻率
● OM-1、OM-A 、OM-AM、OM-2 ~ OM-8、OM-H，AC 110-120V、AC 220-240V 單相，75% 啟動頻率
● OM-9 ~ OM-13，AC 110-120V、AC 220-240V 單相， 50% 啟動頻率

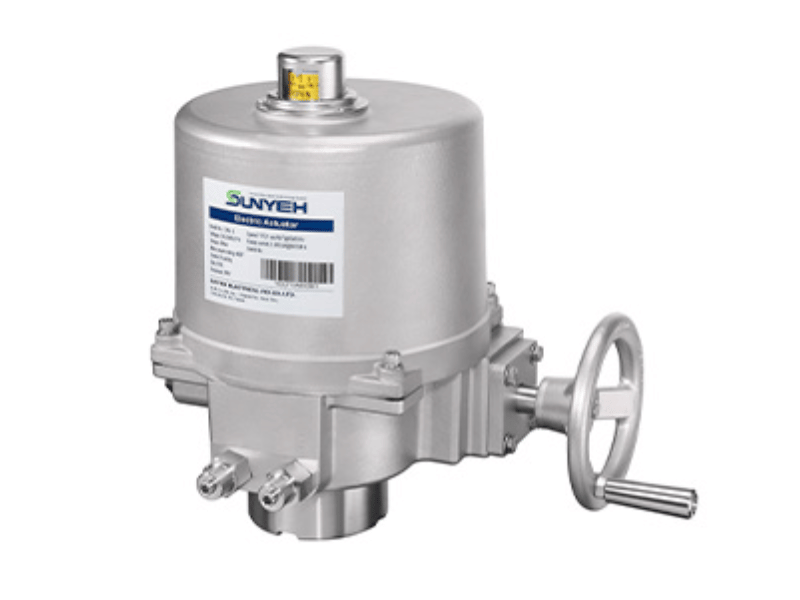

不銹鋼外殼
SS316(CF8M)，適用於 OM-1 ~ OM-6、OM-F、OM-G。
● IP68 (除了OM-1，IP67)
● 如需不銹鋼外殼的外觀尺寸圖，請洽銷售人員。
高防水等級
IP68 - 7公尺 / 72 小時（IEC 60529）
