90度回転電動アクチュエータ / OMシリーズ
OM-7
- トルク：1000 Nm/8855 in-lb
- モータ出力：120 W
- 手動操作：ハンドホイール
- 取付フランジ：ISO 5211 F12 や F14
- 開閉時間：50 sec/90° (110vac@60 Hz, 30% duty cycle)
- 質量：36 kg/79.4 lb

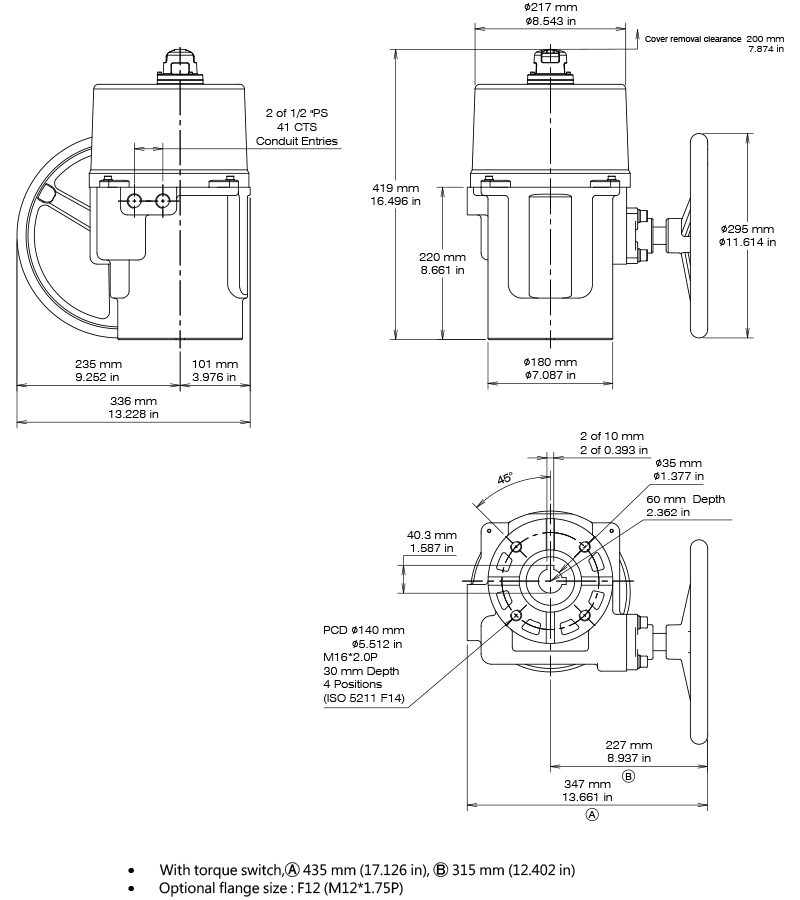

| 品目 | OM-7 |
|---|---|
| トルク(Nm) | 1000 |
| トルク(in-lb) | 8855 |
| 出力軸内径 (mm) | ●35 |
| 出力軸深さ(mm) | 60 |
| 取付フランジ (ISO 5211) | F12 や F14 |
| 開閉時間 (sec / 90°) | 50 |
| 手動操作 | ハンドホイール |
| 質量 (kg) | 36 |
| 質量 (lb) | 79.4 |
アクチュエータ本体：
- 防水防塵：IP67、NEMA 4X（屋外使用対応）
- 材質：アルミニウム合金（粉体塗装）、耐候性高い
- ISO 12944-2 C3腐食レベルに適合。
モーター：
- 絶縁階級：F種
- モータにはサーモスタット内蔵、過熱で焼損することを防ぎます。
ACモーター：125±5℃ (257±9℉)
DCモーター：90±5℃ (194±9℉)
起動頻度：
- OM-7：30％ Duty cycle（標準仕様）
- OM-7：75％ Duty cycle（オプション）
動作条件：
- 使用周囲温度：-30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度：30％ ~ 95％
開度インジケータ：
- アクチュエータの上部には、機械式インジケータがあり、バルブ開度を簡単に確認できます。
手動操作：
- クラッチのない設計。電動･手動操作の際、クラッチを介して切替必要はありません。
- 電動操作中でも、ハンドルが同時に回らないことで回りの作業員に危険が及ばなく、誤操作による障害や故障は生じません。
ギアー機構：
- セルフロック機能を持ったウォームギアー構造により、管内圧力差による弁体の逆転を防止できます。
- グリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
配線口：
- 標準仕様：PS 1/2
- オプション：PF 3/4、NPT 3/4、NPT 1/2 、M20
電源：
- DC 12V
- AC/DC 24V
- AC 110/220V 単相
- AC 220/380/440V 三相
コーティング：
- ナイロンコーティング
- 電着塗装
- エポキシコーティング
回転角度：
- 標準仕様：0~90°
- オプション：91~270°
- CE
- CSA
- UKCA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では、全開･全閉各1個のリミットスイッチ(LS1&LS2)を装備しており、もう2個のリミットスイッチ（LS3&LS4、無電圧)を全開と全閉の位置表示として追加可能です。
アナログ信号出力
制御方式ON-OFFのアクチュエータに適用し、開度表示器へいろんな種類の出力信号を提供します。
比例制御コントローラ（ポテンショメータ5kΩを含む）
アナログ入力信号の変化によりバルブ開度を制御します。そしてアナログ出力信号で開度状態を把握できます。
入力信号：4-20mA，1-5V，2-10V。
出力信号：4-20mA，2-10V。
75％ Duty Cycle（IEC規格に準拠）
起動頻度の高い場合、搭載推奨です。
ポテンショメータ
制御方式ON-OFFに適用し、位置検出に使用できます。1kΩと5kΩを選択可能です。
現場制御装置
現場制御の際に、現場制御/遠隔制御セレクトスイッチと閉/停/開セレクトスイッチによりアクチュエータを操作することができます。
トルクスイッチ
トルクの過負荷による故障を防止します。OM-2～OM-13、OM-F、OM-G、OM-H搭載のみ、後からの追加ができませんので、発注前に付ける必要があるかどうかをご確認ください。
時間遅延コントローラ
開閉時間を標準仕様からご希望の時間まで延長します。延長できる最長時間は200秒、300秒及び600秒3種類があり、発注前にご希望の最長時間をご提示ください。OM-2～OM-13＆OM-H、電源220VAC、OM-2～OM-8＆OM-H、電源110VAC搭載のみ。
チェーン付きハンドホイール
アクチュエータが手が届かない高所に取付けられた場合、脚立などを利用しなくても、地面から直接に手動操作できます。OM-2～OM13、OM-F、OM-G、OM-H搭載のみ。
端子箱
アクチュエータカバーを外さず、端子箱ですべての配線作業を済ませます。
隔離リレーモジュール
1個の切替スイッチで同時に2台以上のアクチュエータを制御する場合、隔離リレーモジュールを付けることにより並列接続することができます。
通信プロトコル
Modbus RTU RS485
適用型式:
※ OM-2~6, F, G, H 110-120VAC/1-PH, 30% duty cycle
※ OM-2~8, F, G, H 220-240VAC/1-PH, 30% duty cycle
※ OM-2~8, H 110-240VAC/1-PH, 75% duty cycle
※ OM-9~13, 110-240VAC/1-PH, 50% duty cycle
断熱ジャケット
着脱しやすいジャケット式の断熱ジャケットの取付けにより、アクチュエータが異常な高温環境に配置されても、下記の温度・時間条件では正常に動作することは可能です。
動作条件：
※250°C (482°F) 2時間以内で正常に動作可能
※300°C (572°F) 1時間以内で正常に動作可能
適用型式：フローティング(ON-OFF)タイプのOM-A、OM-AM、OM-1~ OM-8
保護等級IP68
IEC 60529に準拠、水深7ｍに72時間水没
適用型式：OM-2~ OM-8、OM-F、OM-G
