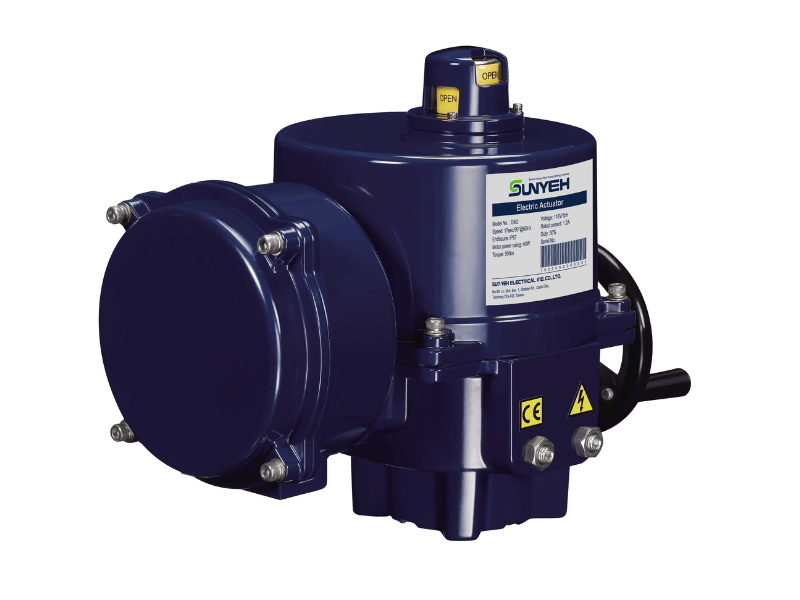

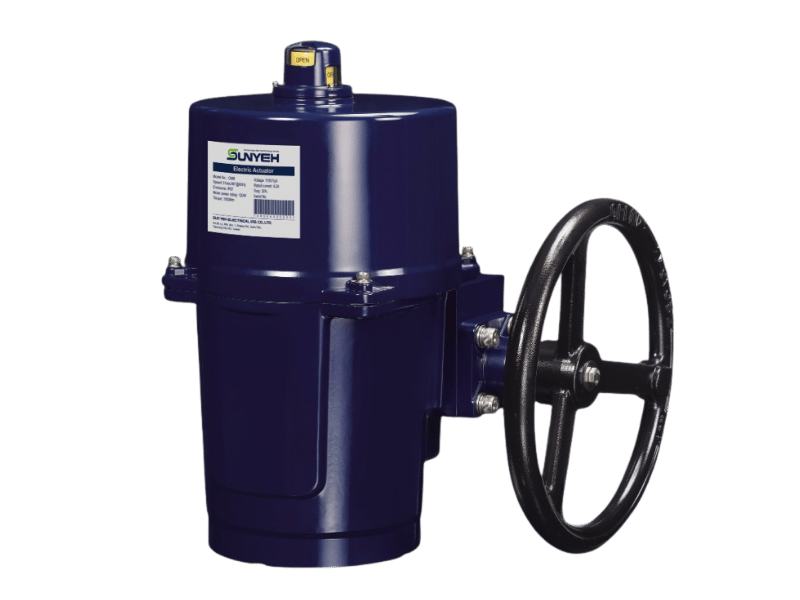

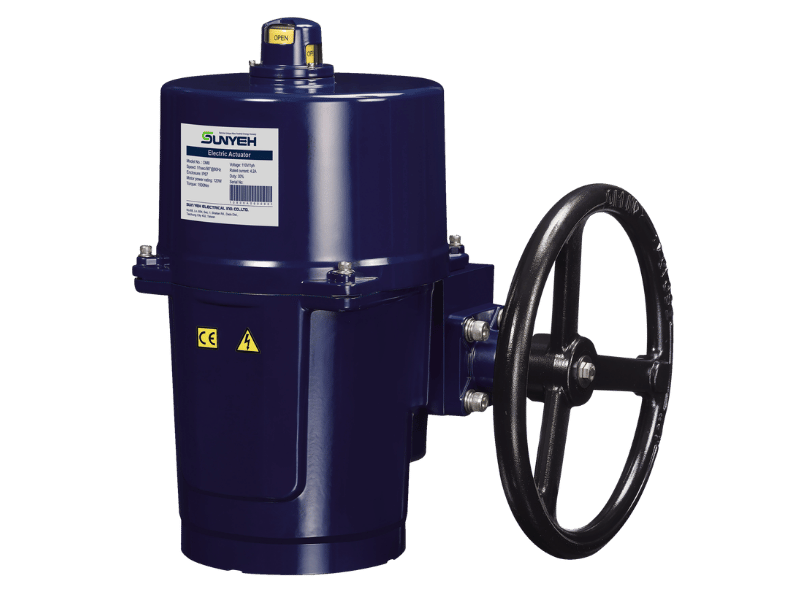

90度轉電動驅動器 / OM系列
OM-7
- 扭力: 1000 Nm/8855 in-lb
- 馬達功率: 120 W
- 手動裝置: 手輪
- 法蘭規格: ISO 5211 F12 或 F14
- 運轉速度: 50 sec/90° (110vac@60 Hz, 30% duty cycle)
- 重量: 36 kg/79.4 lb

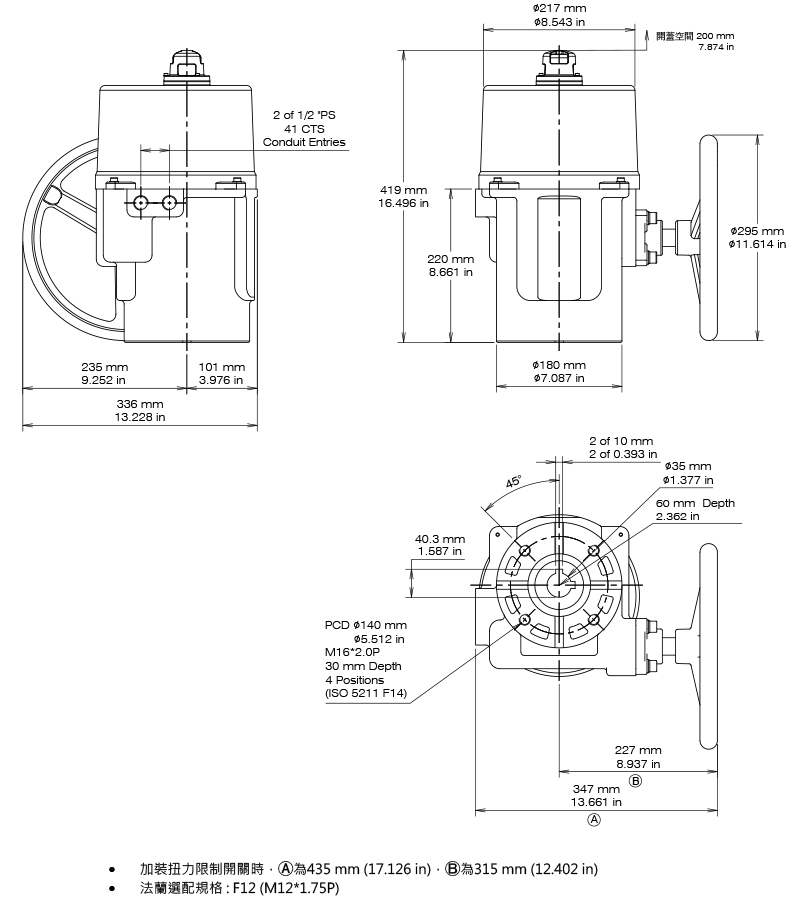

| 項目 | OM-7 |
|---|---|
| 扭力 (Nm) | 1000 |
| 扭力 (in-lb) | 8855 |
| 輸出軸規格 (mm) | ●35 |
| 輸出軸深度 (mm) | 60 |
| 法蘭 (ISO 5211) | F12 或 F14 |
| 運轉時間 (sec / 90°) | 50 |
| 手動裝置 | 手輪 |
| 重量 (kg) | 36 |
| 重量 (lb) | 79.4 |
外殼
- 鋁合金材質，Polyester 粉體塗裝。
- NEMA Type 4X、5、IP66 & IP67，通過 CSA 屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級；另有 C4/C5 可選。
馬達
- 絕緣等級F級。
- 內建溫控保護裝置，避免馬達過熱毀損。
AC馬達溫控跳脫溫度: 125±5℃ (257±9℉)
DC馬達溫控跳脫溫度: 90±5℃ (194±9℉)
啟動頻率
- 標準: 30%啟動頻率
- 選配: 75%啟動頻率
工作條件
- 環境溫度: -30℃ ~ +65℃（ -22℉ ~ +149℉）
- 相對濕度: 30% ~ 95%
開度指示
- 配備機械式開度指示器，可目視閥門開度位置。
手動操作
- 無需離合器切換手動 / 電動控制。
- 馬達運轉時，手輪不會跟著轉動，防止人員受傷或誤操作影響正常運轉。
齒輪
- 高合金鋼齒輪系統，具自鎖作用，防止管道壓差過大，造成閥門閉合元件移位。
- 齒輪組在出廠前，皆以耐高溫潤滑油充份潤滑，在不流失的情況下，可永久不需添加潤滑油脂。
出線孔
- 標準: 1/2” PS
- 選配: 3/4” PF、3/4” NPT、1/2” NPT、M20
電壓
- 12V DC (僅適用開關型)
- 24V AC/DC
- 110-120V AC
- 220-240V AC-單相
- 220-240V AC-三相 (選配比例式控制，必須加裝現場操作器)
- 380-415V AC-三相 (選配比例式控制，必須加裝現場操作器)
- 440-480V AC-三相 (選配比例式控制，必須加裝現場操作器)
運轉角度
- 標準: 0~90°
- 選配: 最大到270°
- CE
- CSA
- UKCA
加熱器
加熱器可使驅動器內部溫度提升並保持乾燥，以防止低溫或高濕度下，潤滑油結凍或濕氣造成故障。如環境溫度高於35℃/95℉以上則不建議加裝。但日夜溫差與夏冬季溫差大時，建議在加熱器前端加裝一只溫控器(25±5℃/77±9℉)使加熱器發揮應有功能。
加熱器溫控開關
當驅動器內部的溫度超過25℃/77℉，加熱器溫控開關可以切斷加熱迴路以停止加熱。

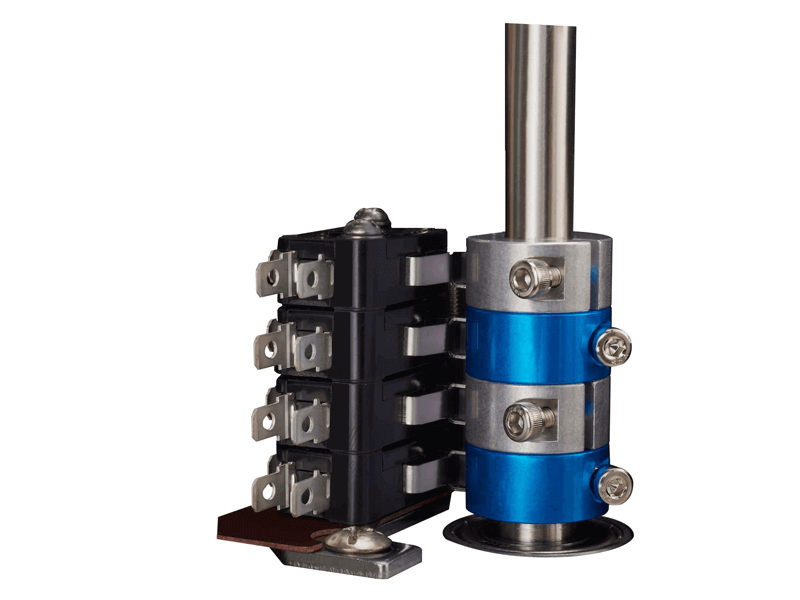

微動開關-乾接點
標準型產品配有全開及全關控制微動開關，可加裝兩只微動開關，作為全開及全關乾接點。
輸出訊號板
此選配可以提供4-20mA輸出信號給開度指示器，適用於開關型驅動器。

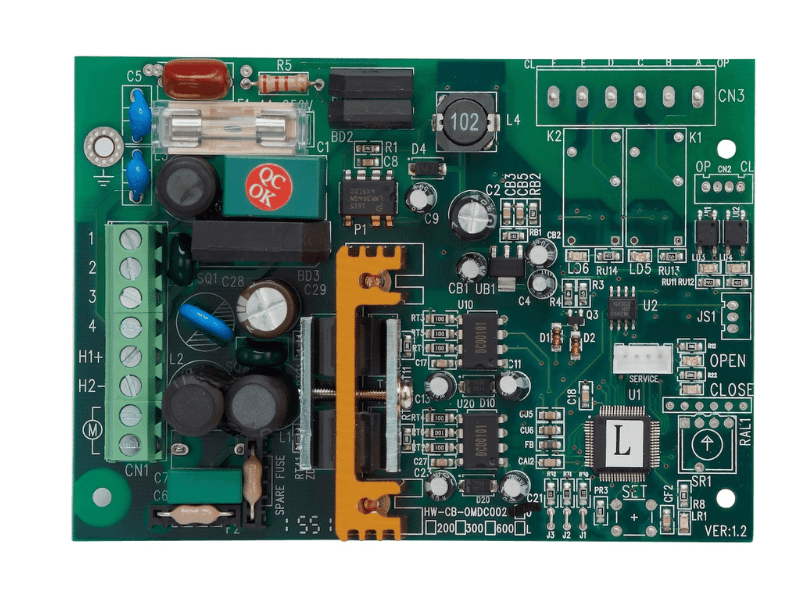

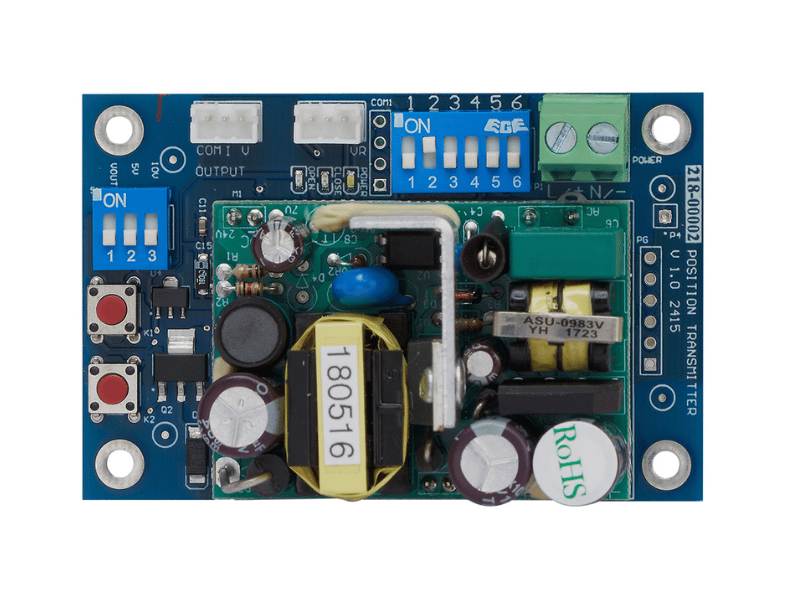

比例控制（含 5kΩ 電位計）
內置式比例板可藉輸入訊號控制驅動器之開度，同時搭配電位計作訊號輸出，讓控制人員掌握閥門之開度狀況。
輸入訊號：4-20mA，1-5V，2-10V。
輸出訊號：4-20mA，2-10V。
75% duty cycle (IEC標準)
當驅動器使用超過30%啟動頻率，建議加裝此控制模組。

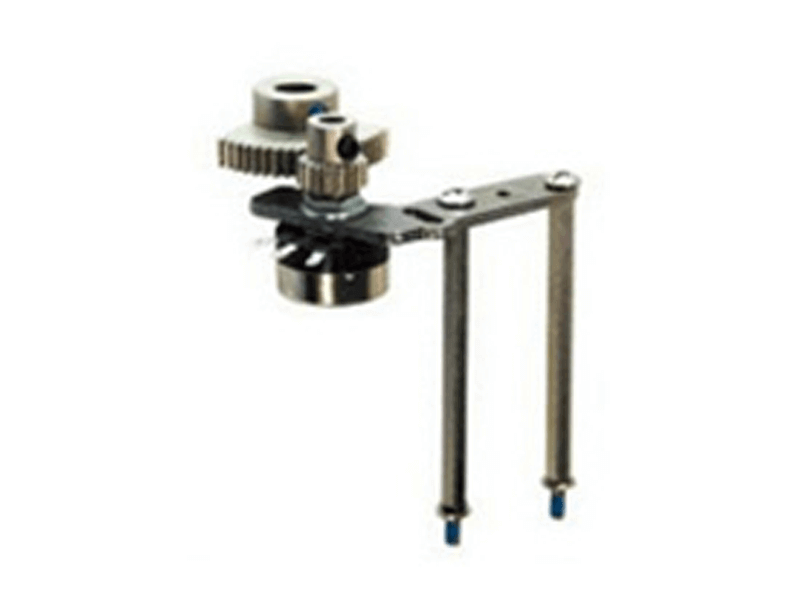

電位計（可變電阻）
只有開關型驅動器可以安裝此選項以提供回朔訊號給開度指示，可選擇1K或5K歐姆的電阻值。

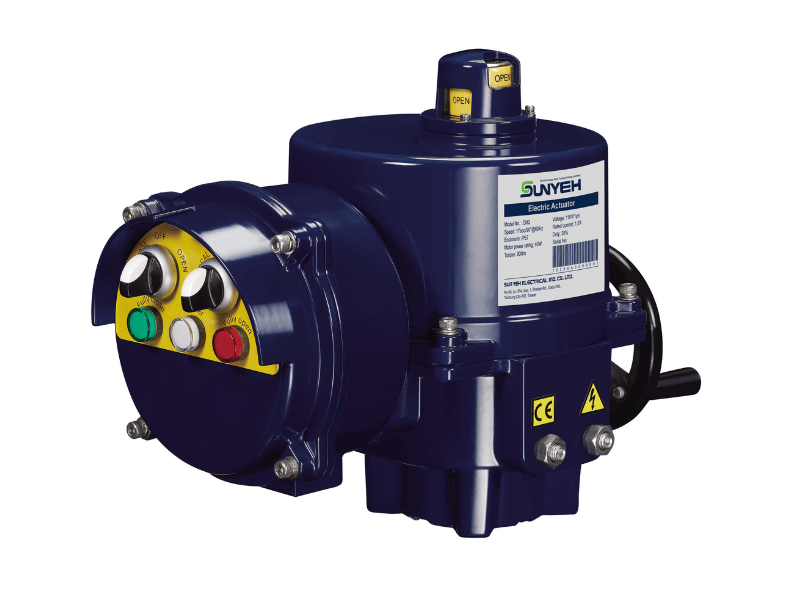

現場操作器
提供現場/自動切換選擇，應用於現場控制時可利用關/停/開選擇開關操作。可裝於OM-2~OM-13,OM-F,OM-G驅動器，需與驅動器同時訂購。
扭力限制開關
提供過載保護，以避免驅動器承受過大扭力造成故障，可裝於OM-2~OM-13驅動器，需與驅動器同時訂購。

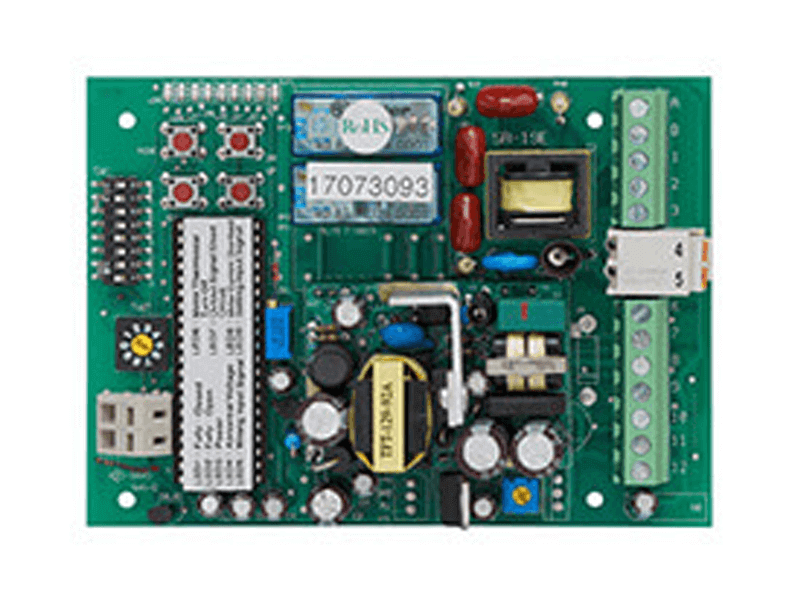

延遲開關控制板
使驅動器之運轉時間由原來的標準秒數，依使用者需求延長至30秒、60秒、90秒⋯等(最長為200秒)，可裝於OM-2~OM-13，220VAC/1PH與OM-2~OM-8，110VAC驅動器。

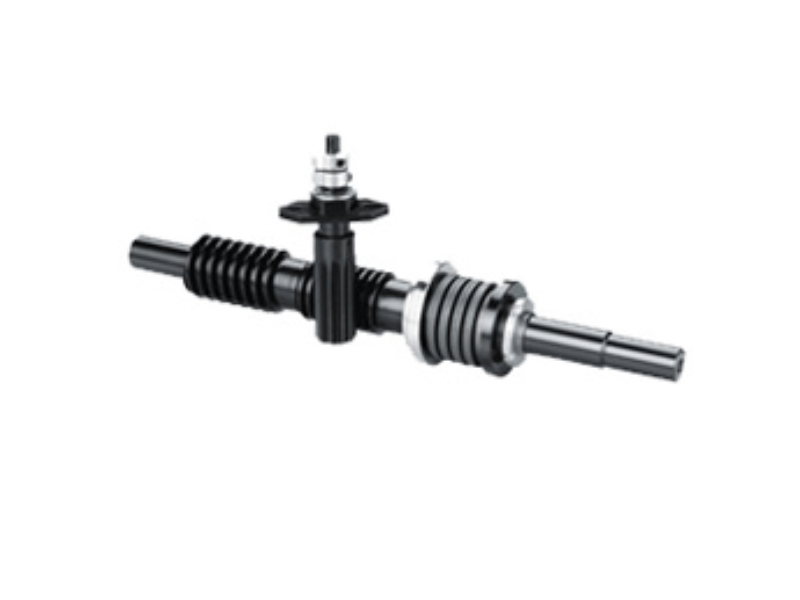

鏈輪
鏈輪手動裝置是將原本的手輪改為鏈條，便於當驅動器安裝於較高位置時，使用者不需爬高或架梯即可操作手動裝置，此選配項目可運用在OM-2~OM-13。
接線盒
此選配可讓使用者不需移除驅動器上蓋，即可藉由此接線盒完成全部接線，可裝於OM-2~OM-13 驅動器。

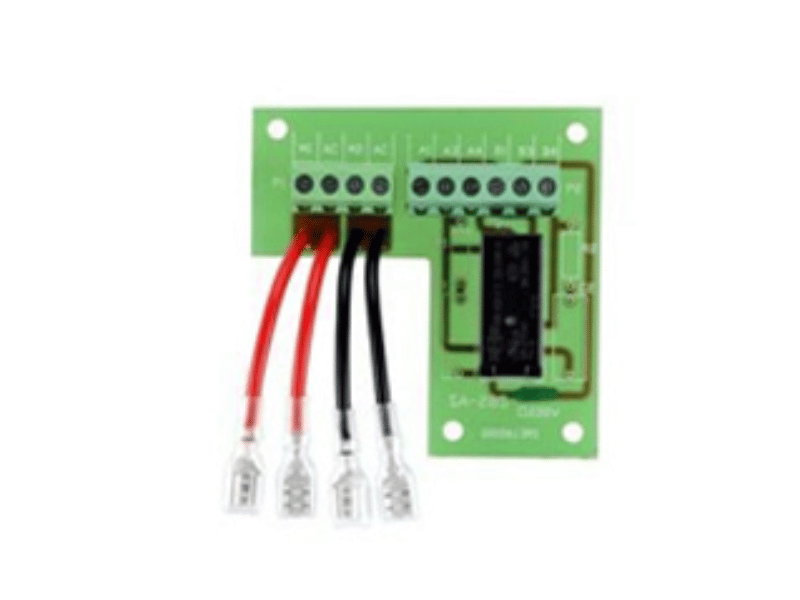

並聯板電器模組
當一組控制線或開關同時需要控制2組以上驅動器時，可加裝此選配。
通訊協定
Modbus RTU RS485
適用型式:
※ OM-2~6, F, G, H 110-120VAC/1-PH, 30% duty cycle
※ OM-2~8, F, G, H 220-240VAC/1-PH, 30% duty cycle
※ OM-2~8, H 110-240VAC/1-PH, 75% duty cycle
※ OM-9~13, 110-240VAC/1-PH, 50% duty cycle
隔熱毯
它提供驅動器在異常高溫下，於下述工作條件仍可正常動作，夾克型設計
讓使用者可以快速輕鬆地拆卸和重新安裝。
工作條件：
250°C (482°F)二小時內能夠正常工作
300°C (572°F)一小時內能夠正常工作
適用：
開關型-OM-A、OM-AM、OM-1~ OM-8
防水等級
IP 68（測試標準依據 IEC 60529 Edition 2.1 : 2001，模擬水下七米實際水壓，將樣品浸沒水中72小時。）
