スプリング式フェイルセーフ電動アクチュエータ / Sシリーズ
S-3600
- トルク：260 Nm / 2300 lb-in

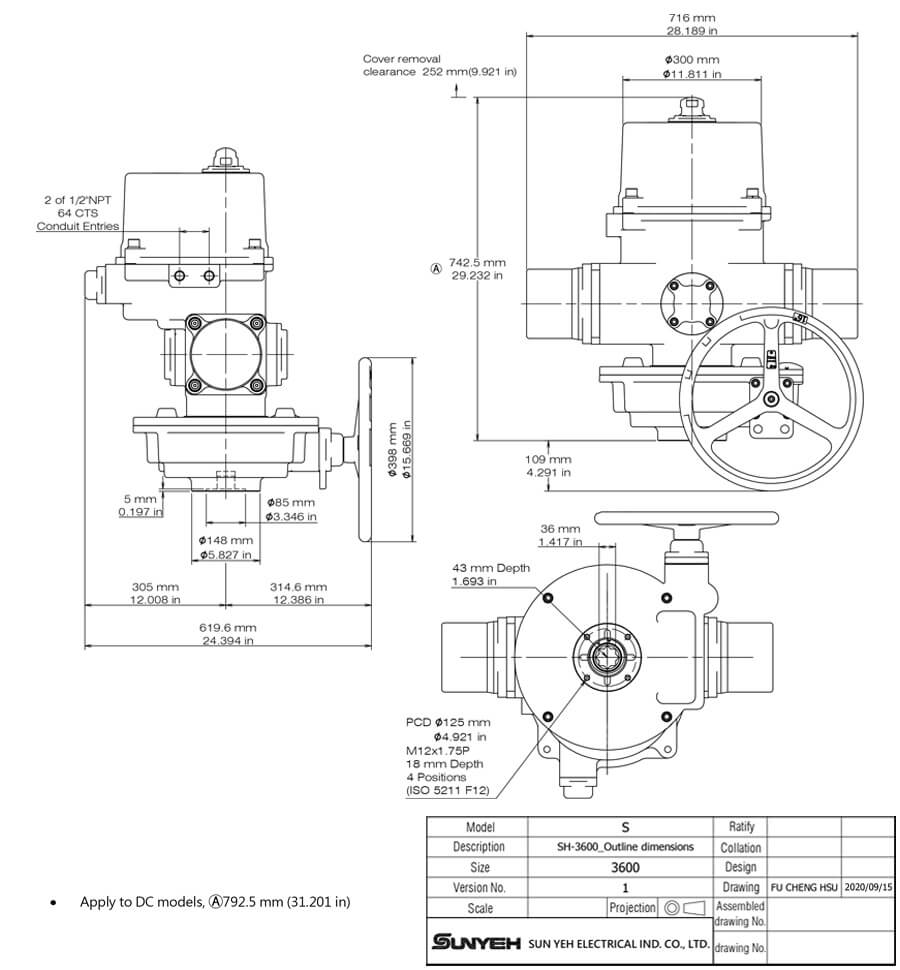

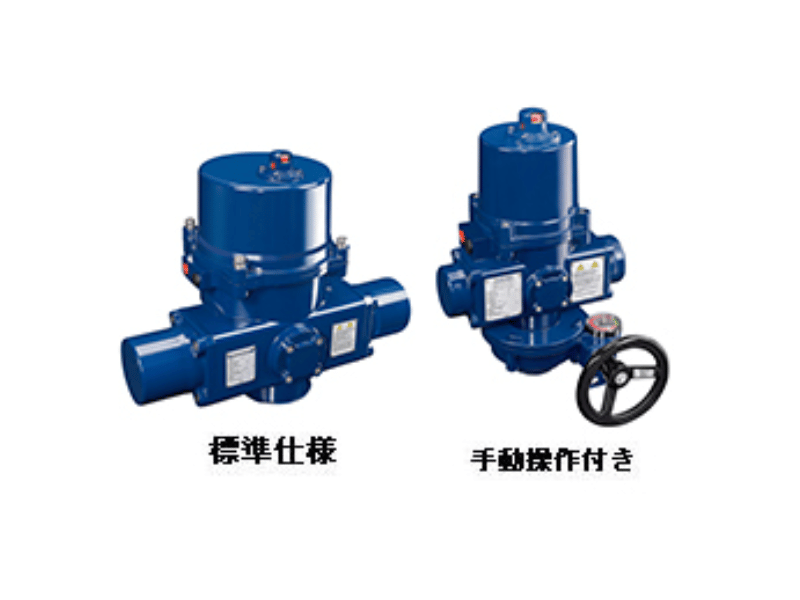

- 質量(標準仕様)：95 kg / 210 lb
- 質量(手動装置付き)：133.5 kg / 295 lb
- 取付フランジ ISO 5211 - F12
| 品目 | S-3600 |
|---|---|
| トルク(Nm) | 360 |
| トルク(in-lb) | 3185 |
| 出力軸内径 (mm) | 🟐 36 |
| 出力軸深さ(mm) | 46 |
| 取付フランジ (ISO 5211) | F12 |
| モータ開閉時間 (sec / 90°) | 22 |
| スプリング開閉時間 (秒 / 90°) | 24 |

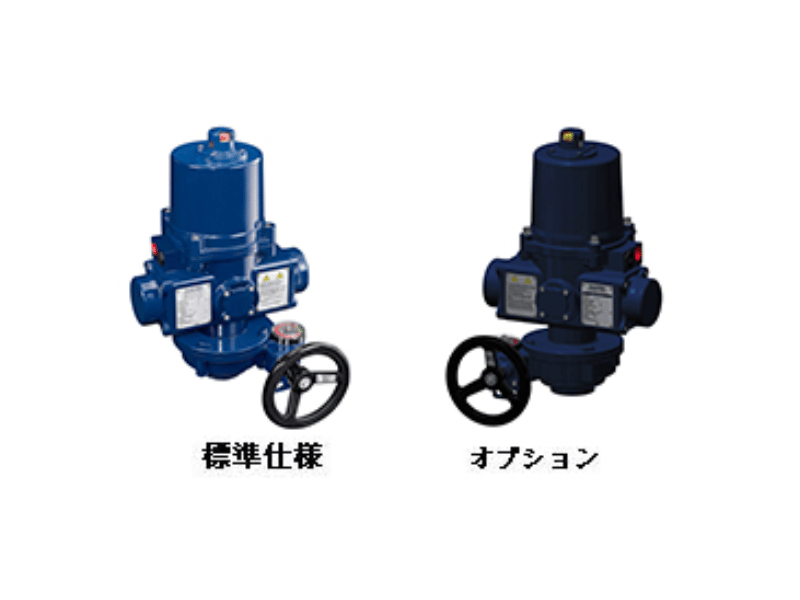

| 手動操作 | オプション |
| 標準仕様質量 (kg) | 103 |
| 標準仕様質量 (lb) | 228 |
| 手動装置付き質量 (kg) | 152 |
| 手動装置付き質量 (lb) | 336 |
標準仕様 :
- 起動頻度：50% Duty Cycle (-30℃ ~ +40℃)、30% Duty Cycle (41℃ ~ 65℃)（IEC規格に準拠）
- 制御方式：ON-OFF
動作条件 :
- 使用周囲温度：-30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度：30%~95%
アクチュエータ本体 :
- 防水防塵：IP68 (7m, 72 hrs)、NEMA 4X（屋外使用対応）
- 材質：アルミニウム合金（粉体塗装）、耐候性高い
潤滑 :
- ギアー機構にはグリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
開度インジケータ :
- アクチュエータの上部には機械式インジケータがあり、バルブ開度を簡単に確認できます。
電源 :
- AC/DC 24V
- AC 110/220V 単相
配線口 :
- 標準仕様：2 x NPT 1/2
- オプション：2 x NPT 3/4、2 x M20
- CE
- CSA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25±5°C (77±9°F)を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では、全開･全閉各一個リミットスイッチ(LS1&LS2)を装備しており、もう2個のリミットスイッチ(LS3&LS4、無電圧)を全開と全閉の位置表示として追加可能です。
回転方向
CW・標準仕様：電源障害の際、アクチュエータの出力軸が時計回りに回転します。
CCW・オプション：電源障害の際、アクチュエータの出力軸が反時計回りに回転します。
