彈簧式失效安全電動驅動器 / S系列
S-3600

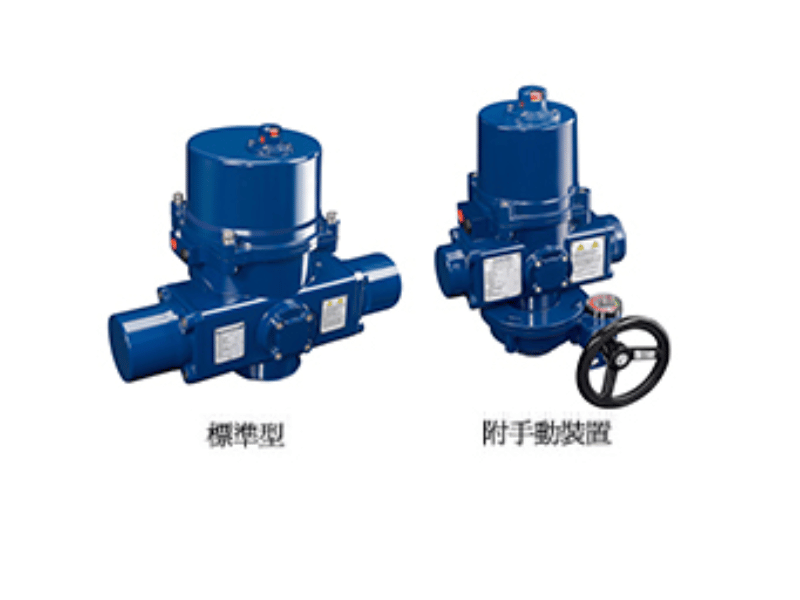

- 最大扭力：260 Nm / 2300 in-lb
- 標凖型重量：95 kg / 210 lb
- 附手動裝置重量：133.5 kg / 295 lb
- 法蘭規格：ISO 5211 F12
| 項目 | S-3600 |
|---|---|
| 扭力 (Nm) | 360 |
| 扭力 (in-lb) | 3185 |
| 輸出軸規格 (mm) | 🟐 36 |
| 輸出軸深度 (mm) | 46 |
| 法蘭 (ISO 5211) | F12 |
| 馬達運轉時間 (sec / 90°) | 22 |
| 彈簧運轉時間 (sec / 90°) | 24 |
| 手動裝置 | 選配 |
| 無手動重量 (kg) | 103 |
| 無手動重量 (lb) | 228 |
| 附手動重量 (kg) | 152 |
| 附手動重量 (lb) | 336 |
標準功能
- 啟動頻率: 50% (-30℃ ~ +40℃)、30% (+41℃ ~ +65℃)
- 開/關控制
工作條件
- 環境溫度: -30℃ ~ +65℃/-22℉ ~ +149℉
- 相對濕度: 30% ~ 95%
外殼
- 鋁合金材質，Polyester 粉體塗裝。
- IP68 (7公尺, 72小時)、NEMA Type 4X / 5，通過CSA屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級；另有C4/C5可選。
潤滑
- 齒輪組出廠前，皆以耐高溫潤滑油脂充分潤滑，正常使用不流失情況下，可永久不需添加潤滑油脂。
開度指示
- 機械開度指示器，方便目視閥門開度位置。
電壓
- 24V AC、24V DC (24V無浮動式或比例式控制)
- 110-120V AC(無浮動式或比例式控制)
- 220-240V AC-單相 (無浮動式或比例式控制)
出線孔
- 標準: 1/2" NPT
- 選配: 3/4" NPT、M20
- CE
- CSA

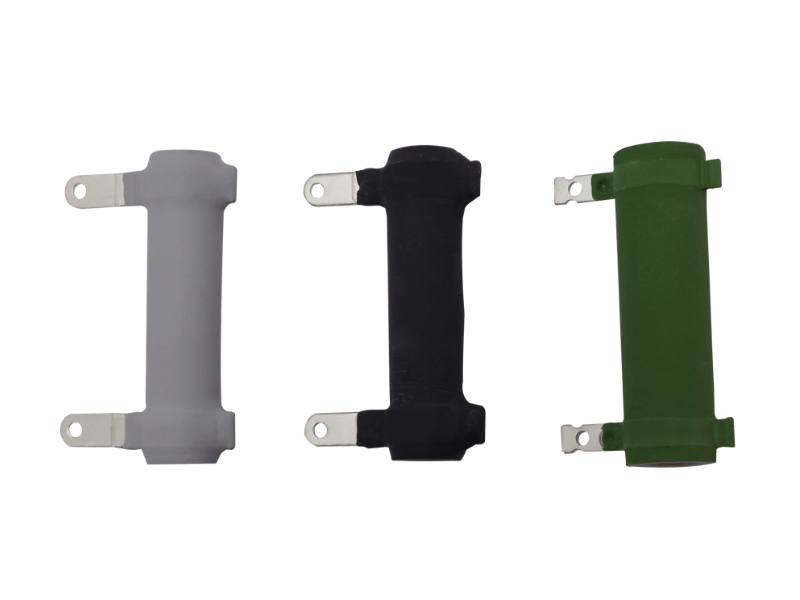

加熱器
可使驅動器內部溫度上升，保持乾燥，防止低溫或高濕度下，潤滑油脂凝固或濕氣造成故障。如環境溫度高於35℃/95℉，則不建議加裝。日夜溫差與夏冬季溫差大時，建議加裝溫控開關使加熱器發揮應有功能。

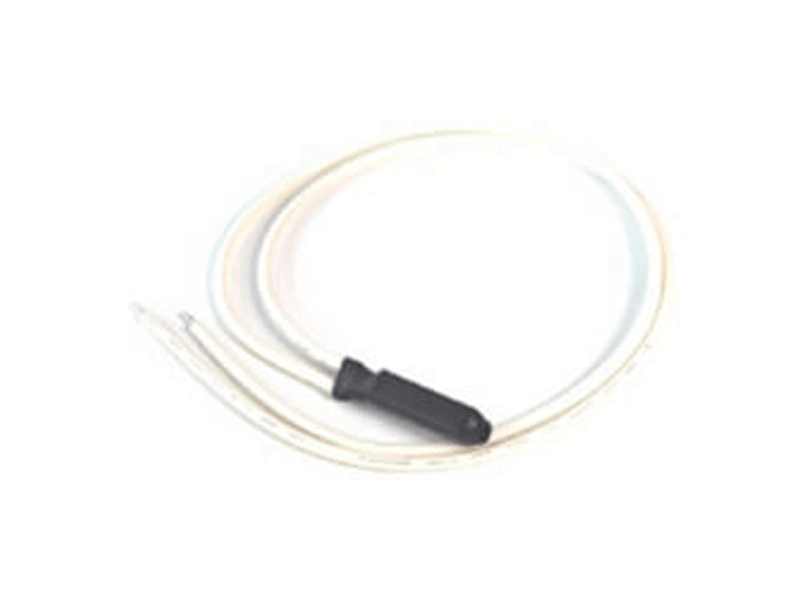

加熱器溫控開關
加熱器溫控開關可在驅動器內部溫度超過25±5°C (77±9°F)時，切斷加熱迴路以停止加熱。

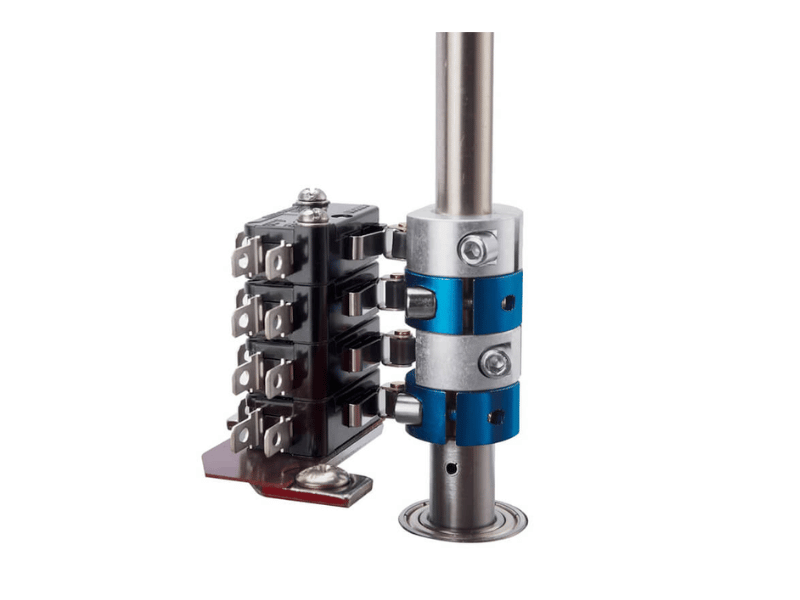

輔助微動開關-乾接點
標準型產品配置兩只微動開關作全開、全關控制，可加裝兩只微動開關，作為全開及全關乾接點。

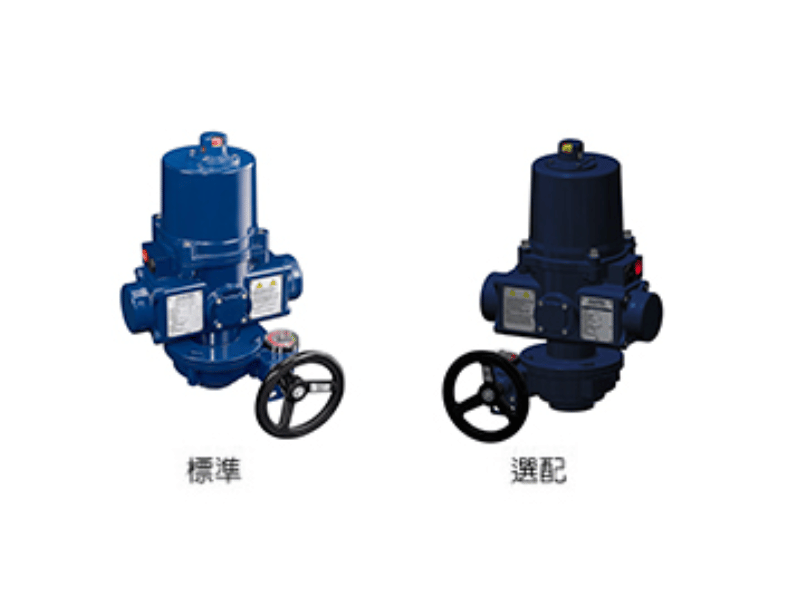

運轉方向
標準：電源失敗時，驅動器順時針旋轉
選配：電源失敗時，驅動器逆時針旋轉
