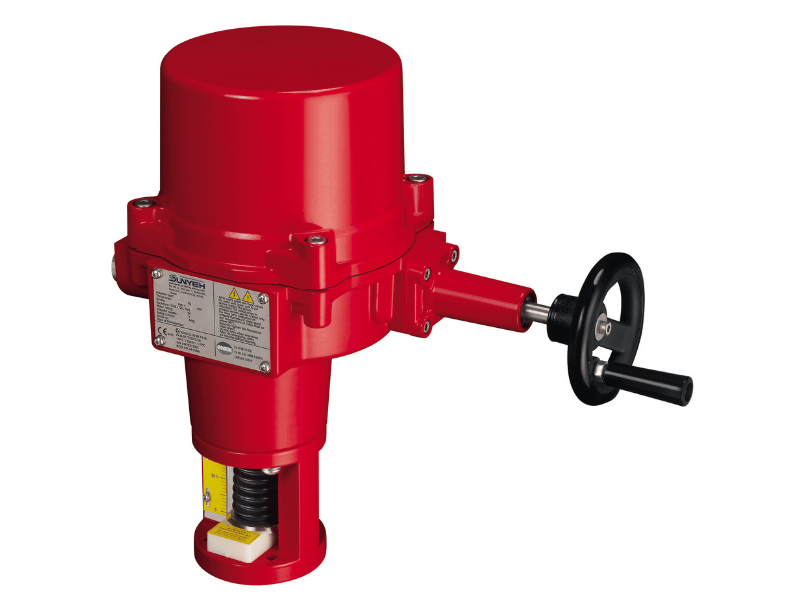

LEシリーズ・防爆タイプリニア電動アクチュエータ
LE-250
- スラスト：250 kgf/ 550 lbf
- 質量：10.5 kg/ 23.5 lb
- モータ出力：15 W
- 取付フランジ：ISO 5210 F07
- 最大ストローク：50 mm/2 inch

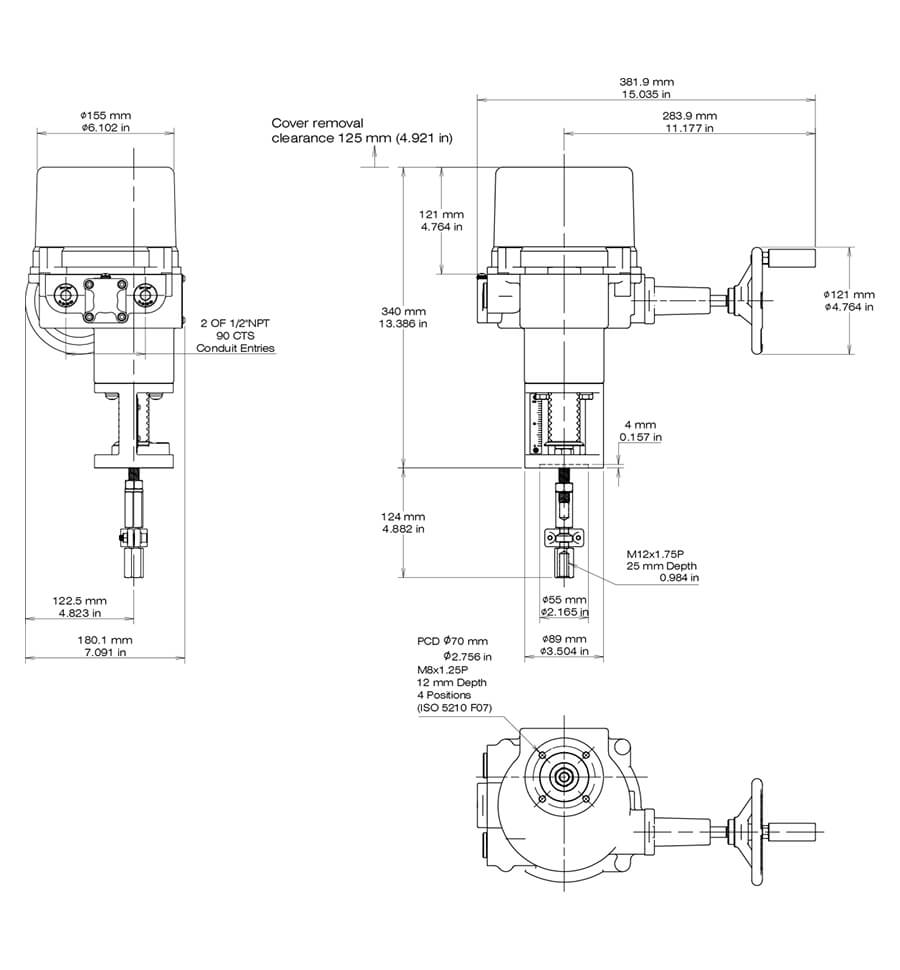

| 品目 | LE-250 |
|---|---|
| スラスト(kgf) | 250 |
| トルク (lbf) | 550 |
| スラスト(kN) | 2.45 |
| 取付フランジ (ISO 5210) | F07 |
| 最大ストローク (mm) | 50 |
| 最大ストローク (inch) | 2 |
| 速度 (mm/sec) | 0.46 |
| 速度 (inch/sec) | 0.018 |
| 手動操作 | ハンドホイール |
| 質量 (kg) | 10.5 |
| 質量 (lb) | 23.5 |
- 保護等級IP68(水深7ｍに72時間水没)
- セルフロック機能のあるギアー機構
- DC直流モーターを採用
- 軸部には開度インジケータ付き
- 低消費電力
- 停電でも手動装置により開閉操作できる
- 過熱焼損防止対策としてモータにサーモスタット内蔵
制御方式：
- 標準仕様：比例制御
- オプション：フローティング制御(ON-OFF)
配線口：
- 標準仕様： NPT 1/2
- オプション： NPT 3/4、M20、M25
爆発性危険場所 台湾防爆認証–TS
| マーキング | 周囲温度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
適合規格：IEC 60079-0, IEC 60079-1, IEC60079-31
中国防爆認証–CNEx| マーキング | 周囲温度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex tb IIIC T130 °C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
適合規格：GB/T3836.1, GB/T3836.2, GB/T3836.31
欧州防爆認証-ATEX| 指令 | マーキング | 周囲温度 |
|---|---|---|
| ATEX II 2GD | Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| ATEX II 2GD | Ex tb IIIC T130°C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
適合規格：IEC 60079-0, IEC 60079-1, IEC60079-31
国際防爆認証-IECEx| マーキング | 周囲温度 |
|---|---|
| Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| Ex tb IIIC T130 °C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
適合規格：IEC 60079-0, IEC 60079-1, IEC60079-31
北米防爆認証-CSA Zone システム| 防爆記号 | クラス | 区域Zone | 防爆構造 | グループ | 温度等級 | 周囲温度 |
|---|---|---|---|---|---|---|
| AEx / Ex | I | 1 | db | IIB, IIA | T4 | -30°C~+70°C(-22°F~+158°F) |
| AEx / Ex | II | 21 | tb | IIIC,IIIB,IIIA | T130°C | -30°C~+70°C(-22°F~+158°F) |
適合規格：CAN / CSA-C22.2 No. 0-20, CAN / CSA-C22.2 No. 60079-0, CAN / CSA-C22.2 No. 60079-1, CAN / CSA-C22.2 No. 60079-31, UL 60079-0, UL 60079-1, UL 60079-31
英国防爆認証-UKEX| 指令 | マーキング | 周囲温度 |
|---|---|---|
| UKCA II 2GD | Ex db IIB T4 Gb | -30°C ~ +70°C (-22°F ~ +158°F) |
| UKCA II 2GD | Ex tb IIIC T130°C Db | -30°C ~ +70°C (-22°F ~ +158°F) |
適合規格：EN 60079-0, EN 60079-1, EN 60079-31
- CSA Zone システム
- TS
- IECEx
- ATEX
- CNEx
- UKEX (UKCA Explosion-proof)
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。但し、使用周囲温度が35℃(95℉)以上の場合、スペースヒータを付けることはは非推奨となります。また朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。

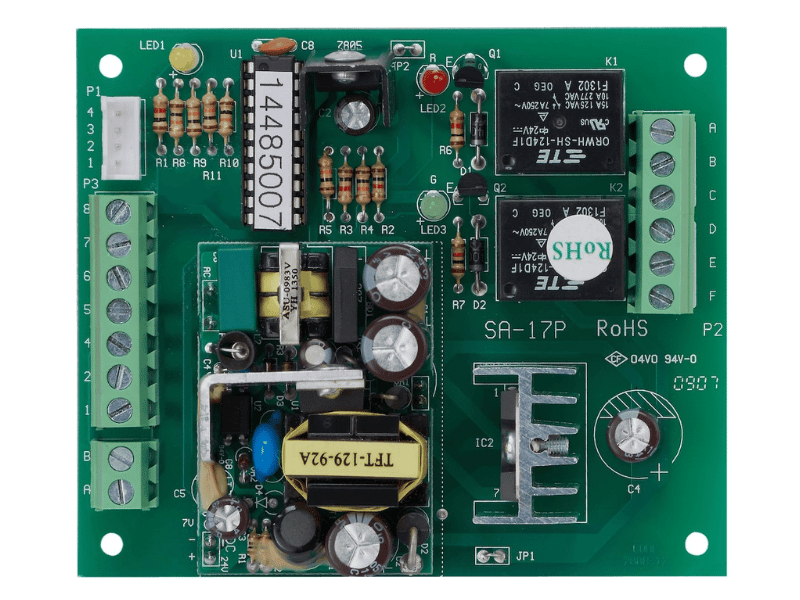

フローティング制御コントローラ
外部にあるセレクトスイッチにより、ON-OFFやフローティング制御ができます。
1. 型式
- 250、500、1000、2000
2.電源
- D24– DC 24V
- 24 – AC 24V
- 120 – AC 110~120V 単相
- 220 – AC 220~240V 単相
3.制御方式
- M –比例制御
- F –フローティング制御
