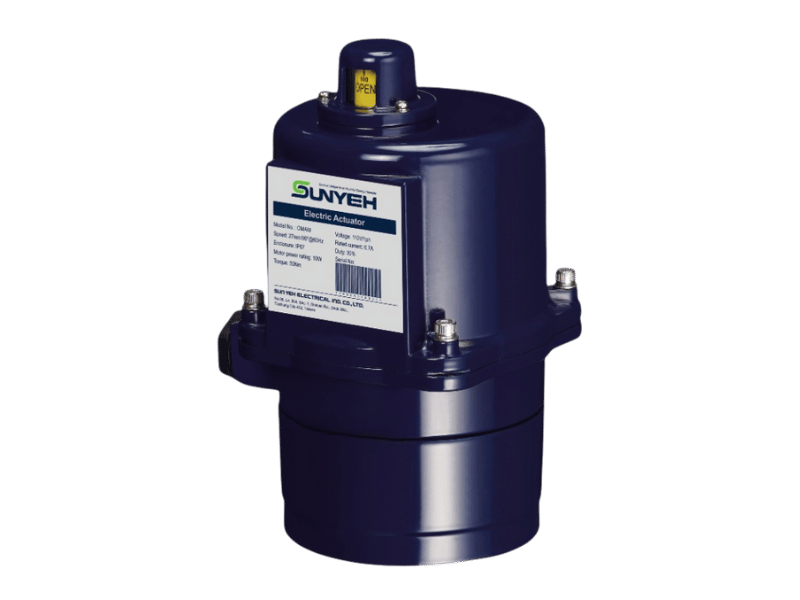

90度轉(角行程)電動驅動器 / OM系列

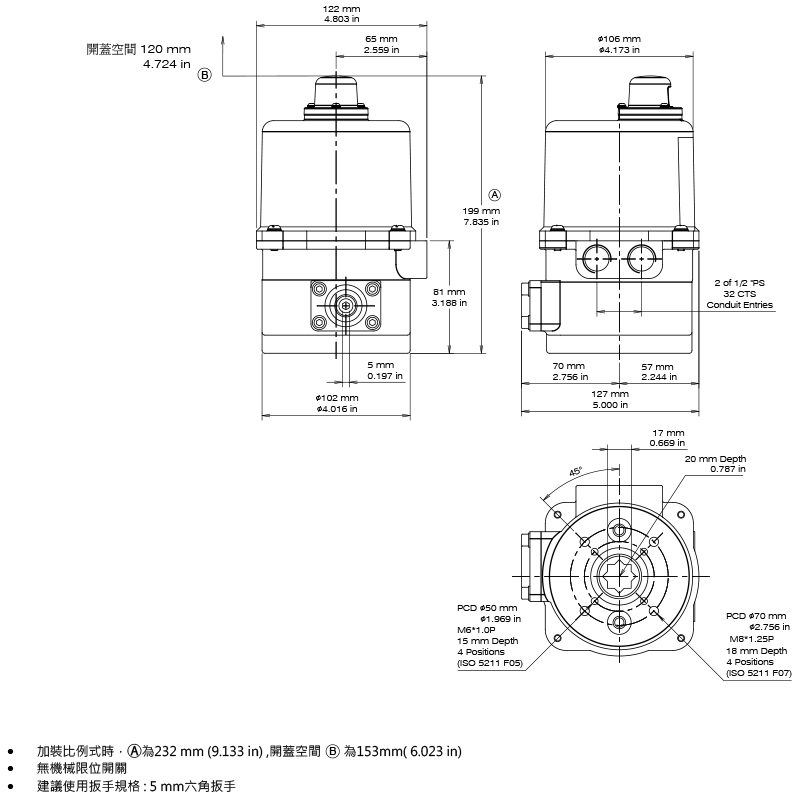

OM-AM
- 扭力: 50 Nm/445 in-lb
- 馬達功率: 10 W
- 手動裝置: 使用六角板手操作(須斷電)
- 法蘭規格: ISO 5211 F05/F07
- 運轉速度: 27 sec/90° (110vac@60 Hz, 30% duty cycle)
- 重量: 3 kg/6.6 lb
| 項目 | OM-AM |
|---|---|
| 扭力 (Nm) | 50 |
| 扭力 (in-lb) | 445 |
| 輸出軸規格 (mm) | 🟐17 |
| 輸出軸深度 (mm) | 20 |
| 法蘭 (ISO 5211) | F05 / F07 |
| 運轉時間 (sec / 90°) | 27 |
| 手動裝置 | 扳手 |
| 重量 (kg) | 3 |
| 重量 (lb) | 6.6 |
外殼
- 鋁合金材質，Polyester 粉體塗裝。
- NEMA Type 4X、IP66 & IP67，通過 CSA 屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級；另有 C4/C5 可選。
馬達
- 絕緣等級F級。
- 內建溫控保護裝置，避免馬達過熱燒毀。
- 馬達溫控跳脫溫度:
AC馬達: 125±5℃ (257±9℉)
DC馬達: 90±5℃ (194±9℉)
啟動頻率
- 標準: 30% 啟動頻率
- 選配: 75% 啟動頻率
工作條件
- 環境溫度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 相對濕度: 30% ~ 95%
開度指示
- 配備機械式開度指示器，可目視閥門開度位置。
齒輪
- 高合金鋼製齒輪系統, 具自鎖作用, 防止管道壓差大造成閥門閉合元件移位。
- 齒輪組在出廠前，以耐高溫潤滑油脂充份潤滑，正常使用不流失的情況下，可永久不需再添加潤滑油脂。
出線孔
- 標準: 1/2" PS
- 選配: 1/2" PF、1/2" NPT、M20
電壓
- 12V DC (僅適用開關型)
- 24V AC/DC
- 110 - 120V AC (不可並聯接線)
- 220 - 240V AC, 單相 (不可並聯接線)
運轉角度
- 標準: 0~90°
- CE
- CSA
加熱器
加熱器可提升驅動器內部溫度，防止潤滑劑凍結，並保持乾燥以避免濕氣造成損壞。
● 環境溫度超過 35℃ (95℉) 時不建議使用。
● 在晝夜或季節溫差大的環境中，建議搭配溫控開關使用。
加熱器溫控開關
加裝加熱器溫控開關，驅動器內部溫度高於25±5°C (77±9°F) 時，即切斷加熱迴路停止加熱。
輔助微動開關
標準配備2只微動開關 (LS1、LS2) 作全開、全關行程 / 位置控制。可加裝2只輔助微動開關 (LS3、LS4)，作全開和全關位置回饋乾接點。

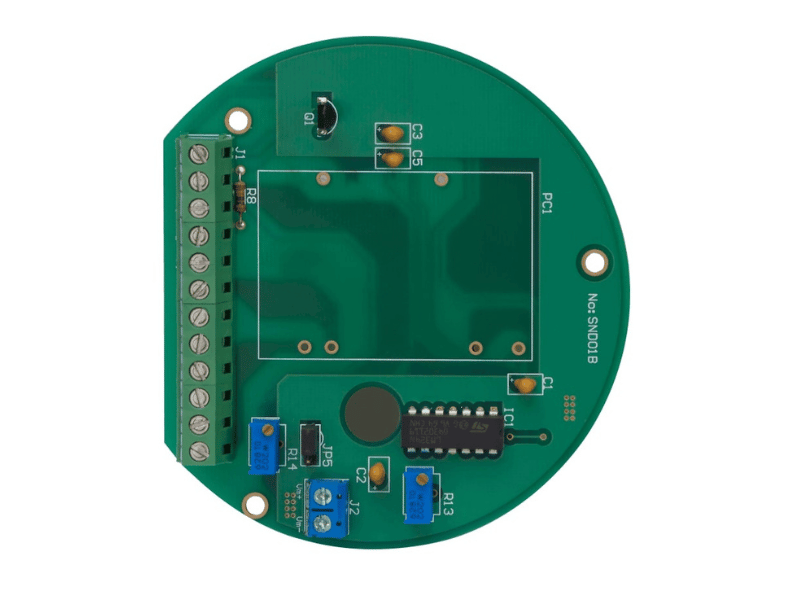

類比訊號輸出板
適用開關型驅動器，提供不同訊號輸出種類。
● 輸出訊號：0-20 mA、4-20 mA、0-5 V、0-10 V、1-5 V、2-10 V。

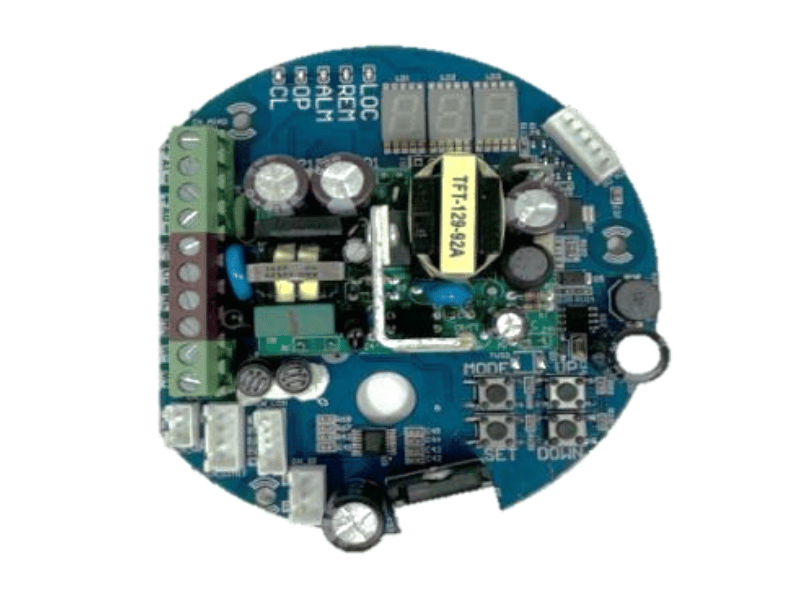

＊ 圖片所示為 110/220V AC 使用的板子。

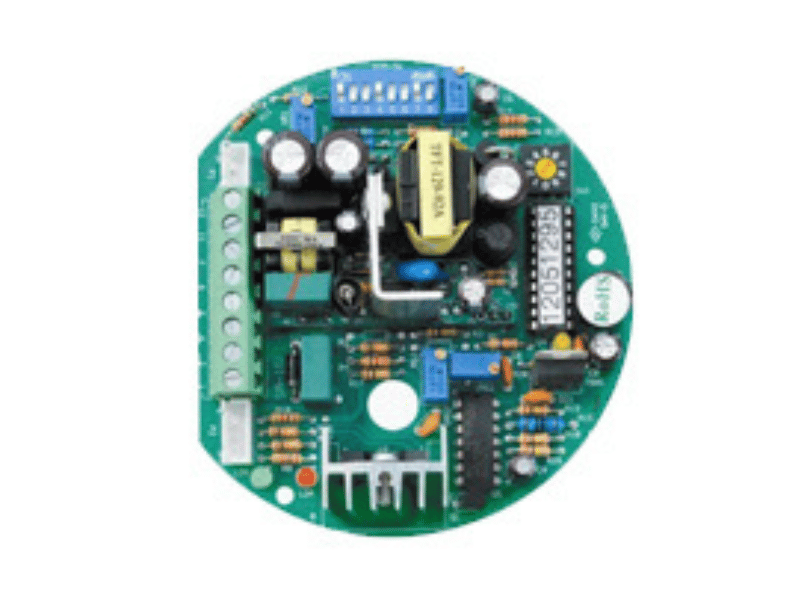

比例式控制
含 5kΩ 可變電阻，透過類比訊號的輸入與輸出變化量，調節閥門開度。
● 輸入訊號：4-20 mA、1-5 V、2-10 V
● 輸出訊號：4-20 mA、2-10 V

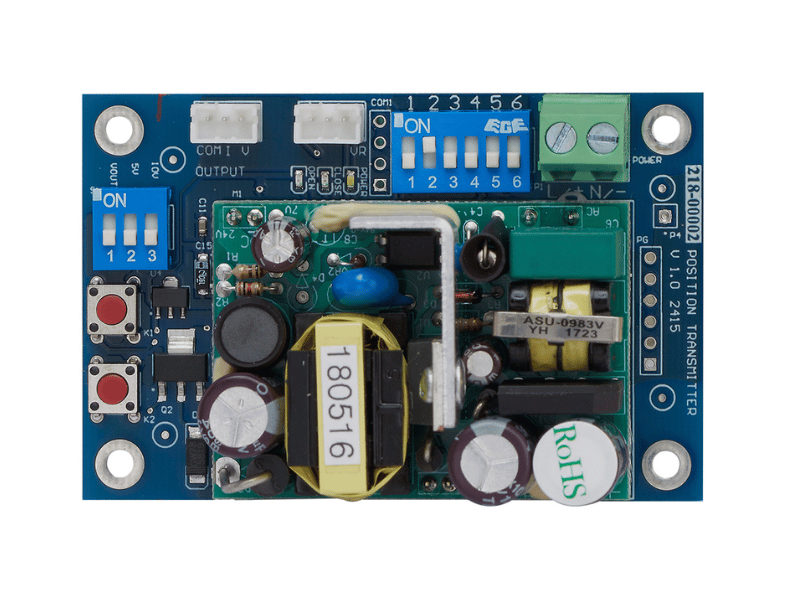

＊ 圖片所示為 110/220V AC 使用的板子。

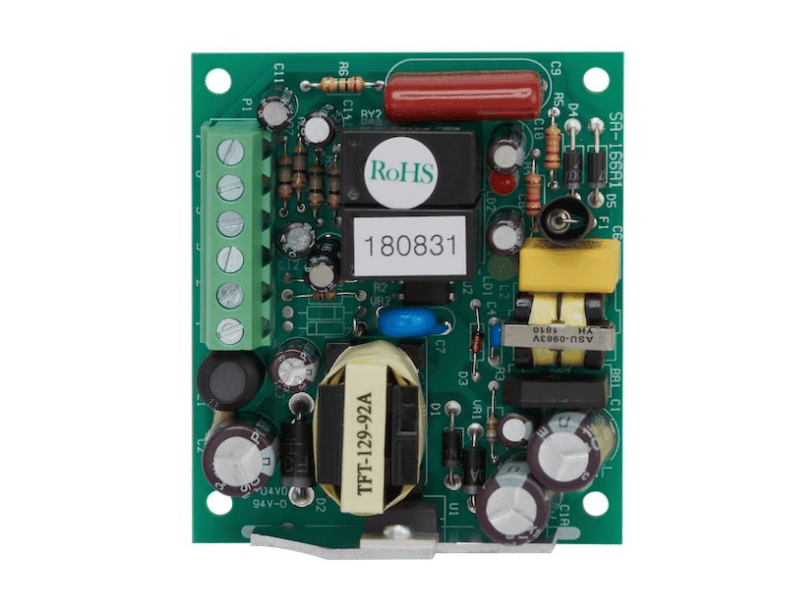

高啟動頻率（含馬達）
驅動器應用在高於額定的30% 啟動頻率時，建議加裝此選項。
＊ 圖片所示為 110/220V AC 使用的板子。

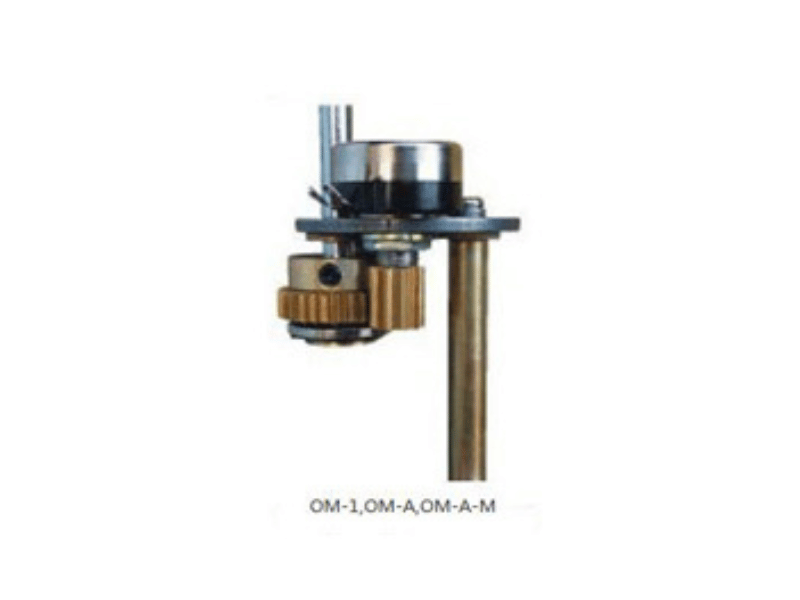

電位計
適用開關型驅動器，可選擇1 kΩ 或 5 kΩ，作為位置感測器。

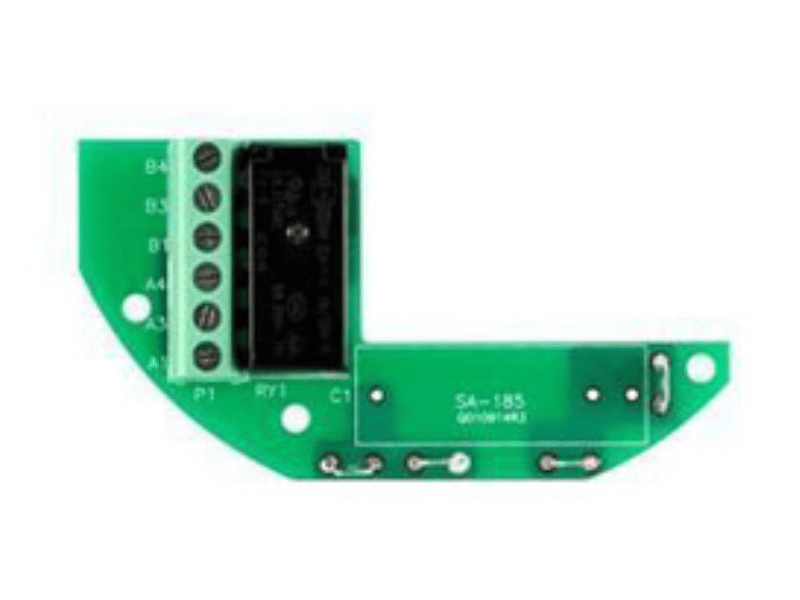

隔離繼電器模組
使用一組控制線或開關來控制2只以上驅動器時，建議加裝此模組。
通訊協定
Modbus RTU RS485.
● 適用 24V AC/DC, 110-120V AC 或 220-240V；75% 啟動頻率。

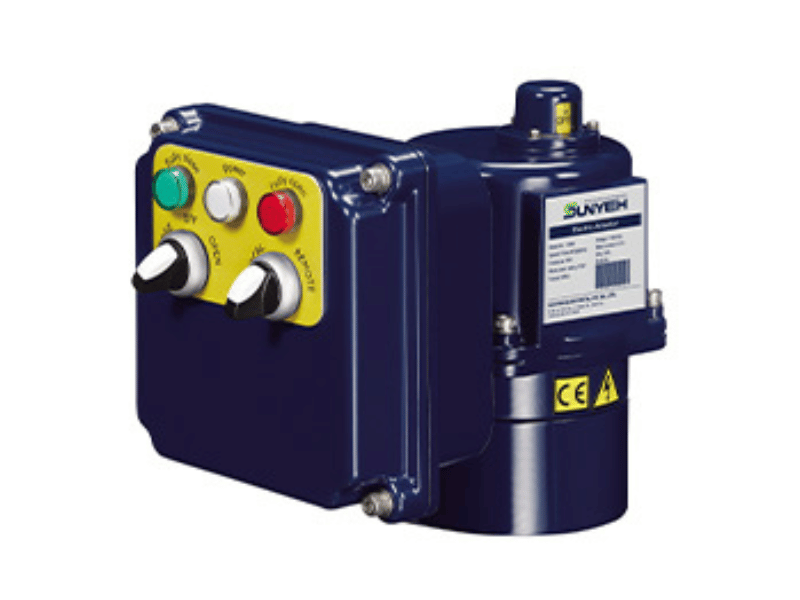

現場操作器
提供現場/遠端控制選擇，應用於現場控制，利用關/停/開 (CLOSE/OFF/OPEN) 選擇開關操作。
● 標準：IP65
● 選配：IP67

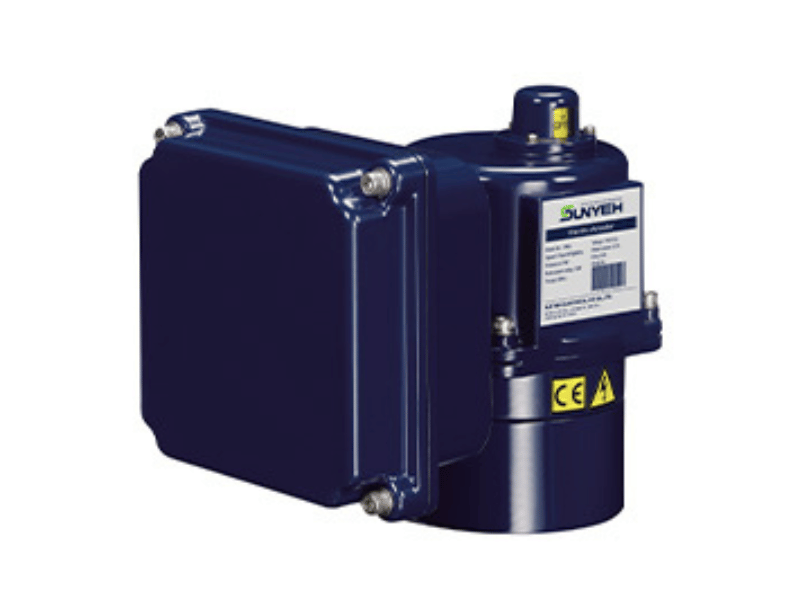

接線盒
讓使用者不需打開驅動器上蓋，即可完成外部電氣接線。
隔熱毯
使驅動器在下列的高溫環境仍可正常運作。可拆式夾克型設計，可快速輕鬆拆卸和重新安裝。
● 工作條件：
－ 250°C (482°F) 2小時 正常動作
－ 300°C (572°F) 1小時內 正常動作
● 僅適用開關型驅動器
