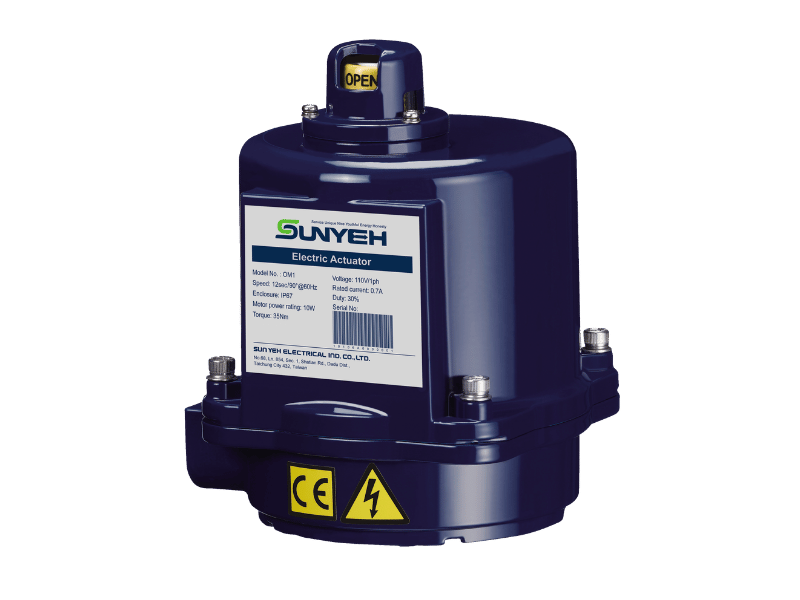

90度回転電動アクチュエータ / OMシリーズ
OM-1
- トルク: 35 Nm/310 in-lb
- モータ出力: 10 W
- 手動操作: レバー
- 取付フランジ: ISO 5211 F03/F05
- 開閉時間: 12 sec/90° (110VAC@60 Hz、30% duty cycle)
- 質量: 2 kg/4.4 lb

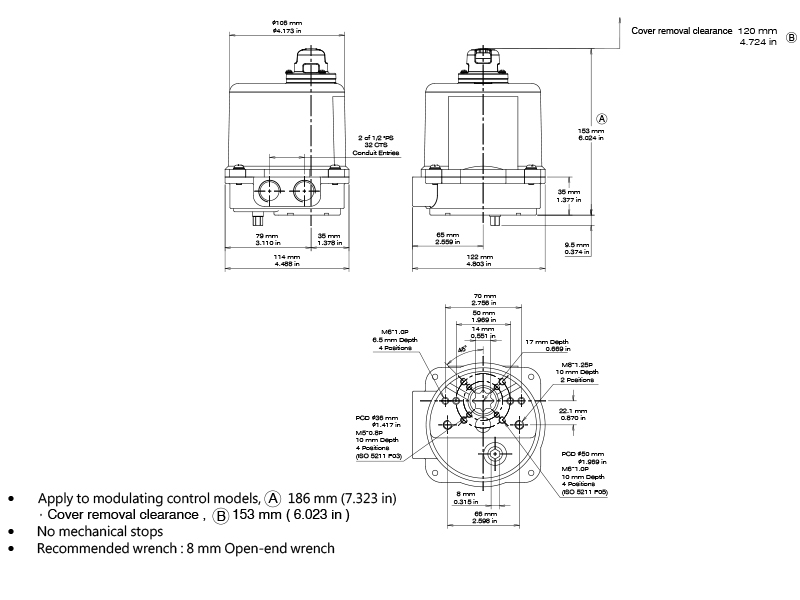

| 項目 | OM-1 |
|---|---|
| トルク(Nm) | 35 |
| トルク(in-lb) | 310 |
| 出力軸内径 (mm) | 🟐 14 |
| 出力軸深さ(mm) | 17 |
| 取付フランジ (ISO 5211) | F03/F05 |
| 開閉時間 (sec / 90°) | 12 |
| 手動操作 | レバー |
| 質量 (kg) | 2 |
| 質量 (lb) | 4.4 |
アクチュエータ本体
- 防水防塵: IP66、IP67、NEMA 4X。(屋外使用対応)
- 材質: アルミニウム合金(粉体塗装)
- ISO 12944-2 C3腐食レベルに適合。
モーター
- 絶縁階級: F種
- モータにはサーモスタット内蔵、過熱で焼損することを防ぎます。
- サーマルプロテクタの動作温度:
ACモーター: 125±5℃ (257±9℉)
DCモーター: 90±5℃ (194±9℉)
起動頻度
- OM-1: 30% Duty cycle (標準仕様)
- OM-1: 75% Duty cycle（オプション）
動作条件
- 使用周囲温度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度: 30% ~ 95%
開度インジケータ
- アクチュエータの上部には、機械式インジケータがあり、バルブ開度を簡単に確認できます。
ギアー機構
- グリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
配線口
- 標準仕様: PS 1/2
- オプション: PF 1/2、NPT 1/2 、M20
電源
- 12V AC、12V DC
- 24V AC/DC
- 110 - 120V AC
- 220 - 240V AC 単相
回転角度
- 標準仕様: 0~90°
- オプション: 最大270°
- CE
- CSA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。
● 使用周囲温度が35℃ (95℉)以上の場合、スペースヒータを付けることはは非推奨となります。
● 朝晩や季節の寒暖差の激しい環境では、ヒーター機能を果せるため、ヒーター用サーモスタット（25±5℃/77±9℉）を付けることを推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では、全開･全閉各1個のリミットスイッチ(LS1&LS2)を装備しており、もう2個のリミットスイッチ（LS3&LS4、無電圧)を全開と全閉の位置表示として付けることが可能です。

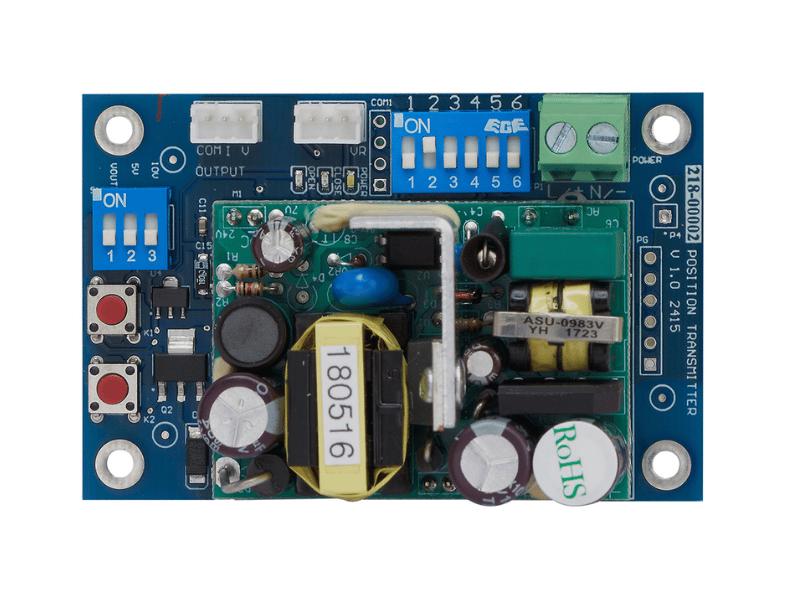

アナログ信号出力
制御方式フローティング (ON-OFF) タイプに適用し､開度表示器へいろんな種類の出力信号を提供します｡
● 出力信号：0-20 mA､4-20 mA､0-5 V､0-10 V､1-5 V､2-10 V
＊ 写真は電源110V/220VAC仕様です

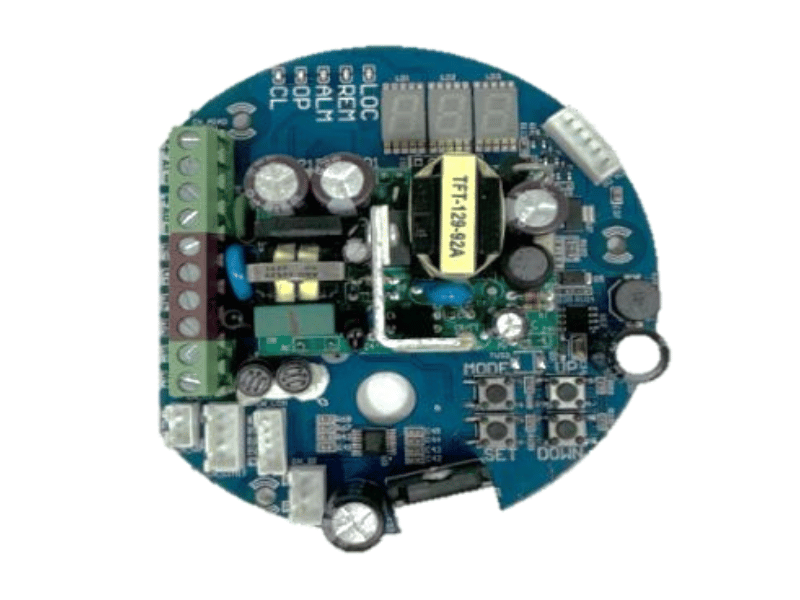

比例制御
アナログ入力信号の変化によりバルブ開度を制御し､そしてアナログ出力信号で開度状態を確認できます｡(ポテンショメータ5kΩを含む)
● 入力信号：4-20 mA､1-5 V､2-10 V
● 出力信号：4-20 mA､2-10 V
＊ 写真は電源110V/220VAC仕様です。
高起動頻度 (IEC規格に準拠)
起動頻度が30% Duty Cycleを超えた場合､高起動頻度の搭載を推奨します。
＊ 写真は電源110V/220VAC仕様です。
ポテンショメータ
制御方式フローティング (ON-OFF) タイプに適用し､位置検出に使用できます｡1kΩと5kΩを選択可能です。
隔離リレーモジュール
1個の切替スイッチで同時に2台以上のアクチュエータを制御する場合、隔離リレーモジュールを付けることにより並列接続することができます。
通信プロトコル
Modbus RTU RS485
● 適用：24V AC/DC, 110-120V AC 或 220-240V；75% duty cyle
＊ 写真は電源110V/220VAC仕様です
現場制御装置
現場/遠隔制御切替可能です｡現場制御の際に､閉CLOSE/停OFF/開OPENセレクトスイッチによりアクチュエータを操作することができます｡
● 標準仕様：：IP65
● オプション：IP67
端子箱
アクチュエータカバーを外さず、端子箱ですべての配線作業を済ませます。
断熱ジャケット
着脱しやすいジャケット式の断熱ジャケットの取付けにより、アクチュエータが異常な高温環境に配置されても、下記の温度・時間条件では正常に動作することは可能です。
● 動作条件：
－ 250°C (482°F) 2時間以内で正常に動作可能
－ 300°C (572°F) 1時間以内で正常に動作可能
● 適用型式：フローティング(ON-OFF)タイプ
ステンレス製ハウジング
SS316 (CF8M)
● 保護等級：IP67
＊ SS316ハウジングの外形図について､弊社にお問い合わせください｡
