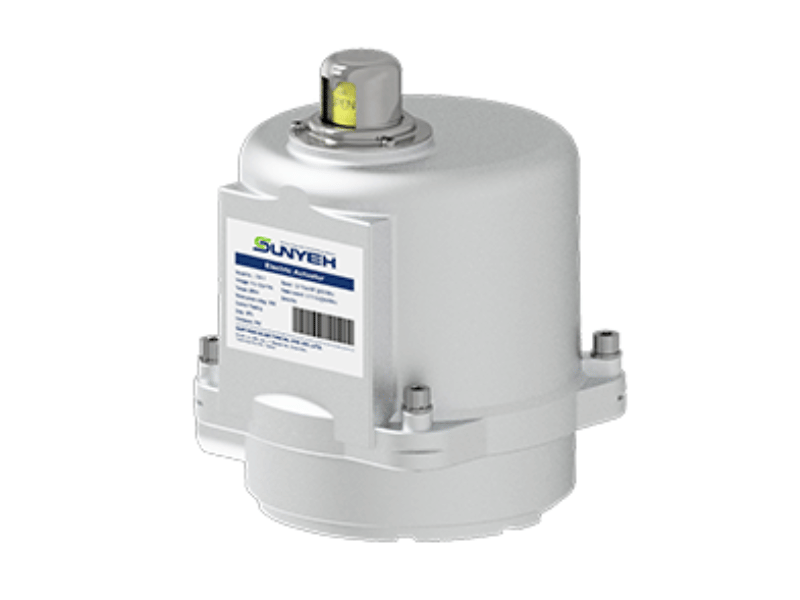

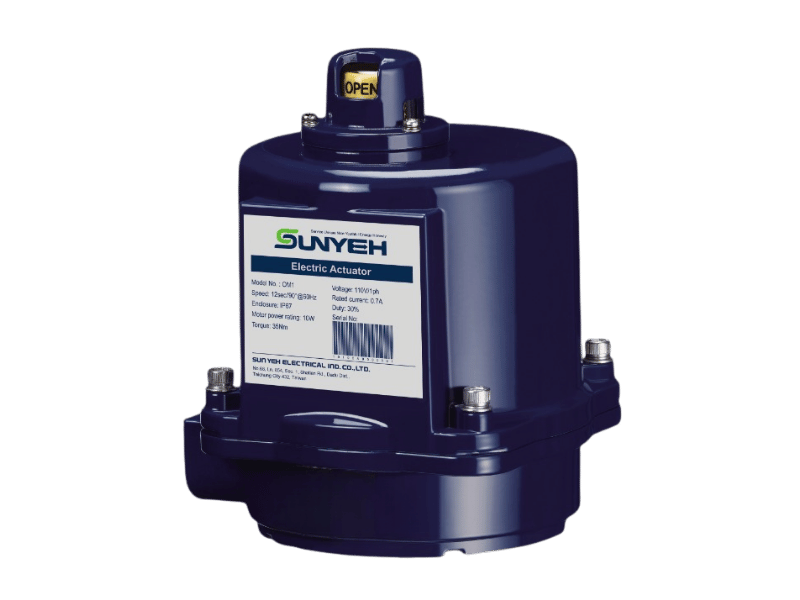

90度轉電動驅動器 / OM系列
OM-1
- 扭力: 35 Nm/310 in-lb
- 馬達功率: 10 W
- 手動裝置: 使用六角板手操作(須斷電)
- 法蘭規格: ISO 5211 F03/F05
- 運轉速度: 15 sec/90° (110V AC@60 Hz, 30% duty cycle)
- 重量: 2 kg/4.4 lb

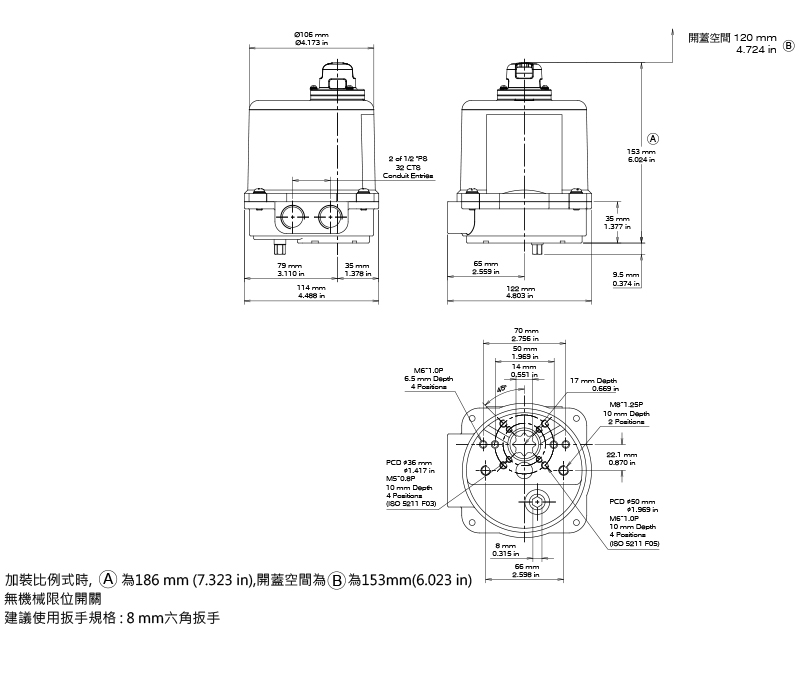

| 項目 | OM-1 |
|---|---|
| 扭力 (Nm) | 35 |
| 扭力 (in-lb) | 310 |
| 輸出軸規格 (mm) | 🟐14 |
| 輸出軸深度 (mm) | 17 |
| 法蘭 (ISO 5211) | F03 / F05 |
| 運轉時間 (sec / 90°) | 12 |
| 手動裝置 | 扳手 |
| 重量 (kg) | 2 |
| 重量 (lb) | 4.4 |
外殼
- 鋁合金材質，Polyester 粉體塗裝。
- NEMA Type 4X、5、IP66 & IP67，通過 CSA 屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級；另有 C4/C5 可選。
馬達
- 絕緣等級F級。
- 內建溫控保護裝置，避免馬達過熱燒毀。
AC馬達溫控跳脫溫度: 125±5℃ (257±9℉)
DC馬達溫控跳脫溫度: 90±5℃ (194±9℉)
啟動頻率
- 標準: 30%啟動頻率
- 選配: 75%啟動頻率
工作條件
- 環境溫度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 相對濕度: 30% ~ 95%
開度指示
- 配備機械式開度指示器，可目視閥門開度位置。
齒輪
- 高合金鋼齒輪系統，具自鎖作用，防止管道壓差大，造成閥門閉合元件移位。
- 齒輪組在出廠前，以耐高溫潤滑油脂充份潤滑，正常使用不流失的情況下，可永久不需添加潤滑油脂。
出線孔
- 標準: 1/2” PS
- 選配: 1/2” PF、1/2” NPT、M20
電壓
- 12V AC、12V DC (12V 僅適用開關型)
- 24V AC/DC
- 110-120V AC (不可並聯接線)
- 220-240V AC-單相 (不可並聯接線)
運轉角度
- 標準: 0 ~ 90°
- 選配: 最大運轉角度270°
- CE
- CSA
- UKCA
加熱器
可使驅動器內部溫度提升以防止低溫導致潤滑油脂凝固，並保持驅動器內部乾燥以防止濕氣造成產品故障。日夜或夏冬季溫差大時，除了加熱器外，建議同時加裝溫控開關，使熱器發揮應有功能。
如環境溫度高於35℃（95℉），則不建議加裝。
加熱器溫控開關
加裝加熱器溫控開關, 驅動器內部溫度高於25±5℃（77±9℉）, 即斷開迴路停止加熱。

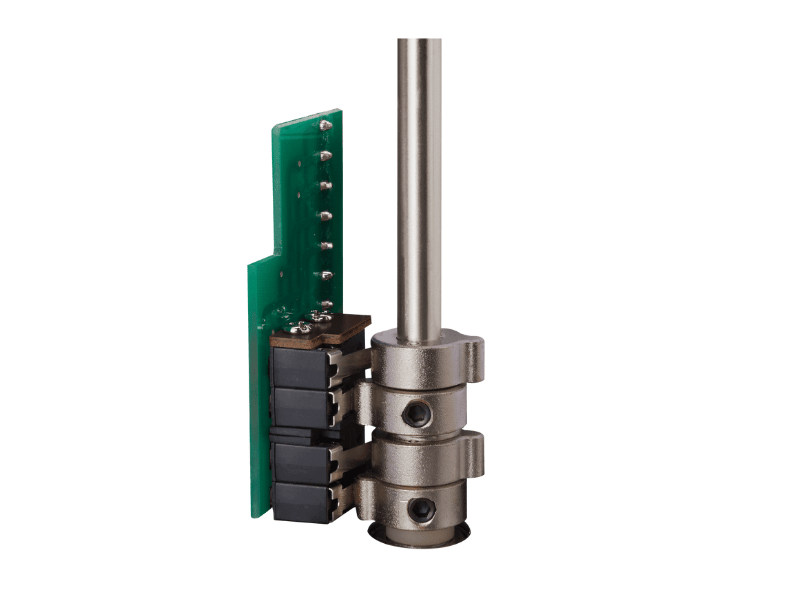

輔助微動開關（乾接點）
驅動器標準配備兩只微動開關（LS1、LS2）作全開及全關行程/位置控制。可加裝兩只輔助微動開關（LS3、LS4），作全開和全關指示乾接點。

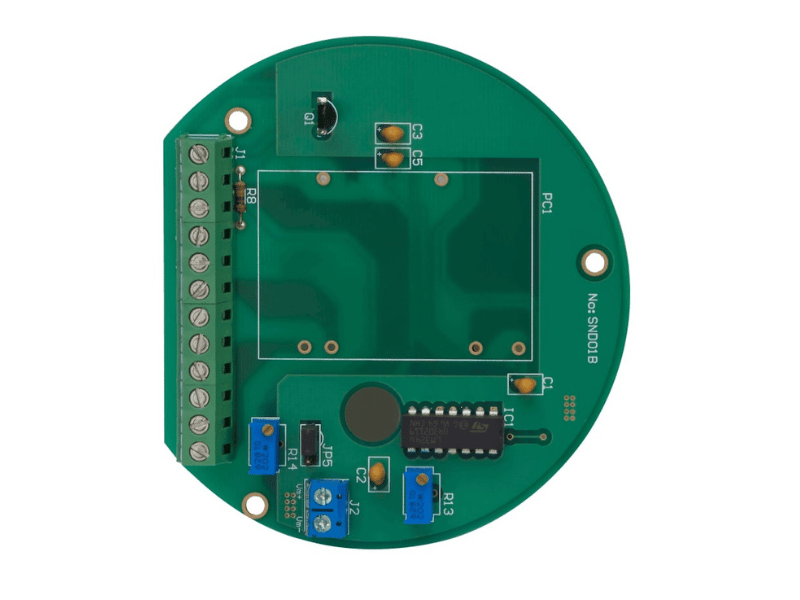

類比訊號輸出板
適用開開關/浮動型驅動器，提供不同輸出訊號種類。
● 輸出訊號: 0-20mA、4-20mA、0-5V、0-10V、1-5V、2-10V
圖片是 DC 24V產品用

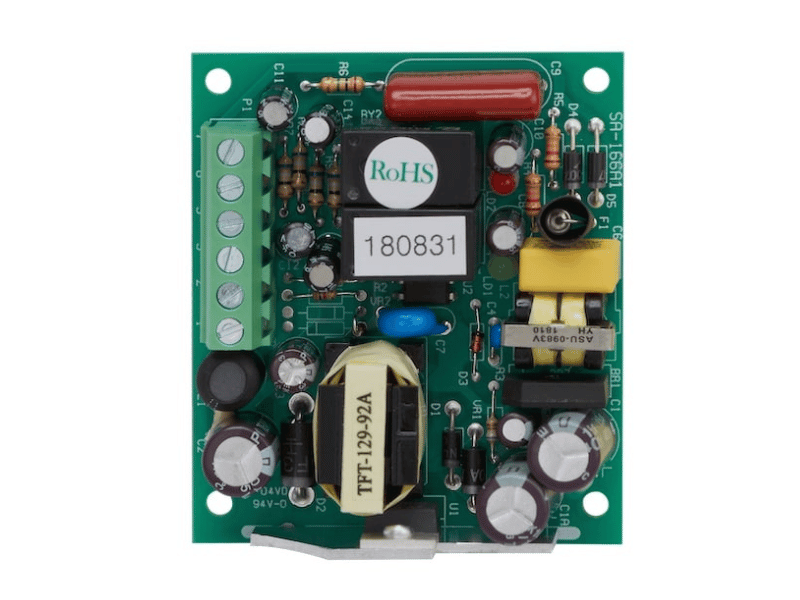

比例控制（含 5kΩ 電位計）
內置式比例板，藉由類比訊號輸出、輸入變化量搭配電位計來控制閥門開度。
● 輸入訊號：4-20mA、1-5V、2-10V
● 輸出訊號：4-20mA、2-10V
OM-1、OM-A、OM-A-M
圖片是 AC 110/220V產品用
高啟動頻率（含馬達）
驅動器應用在高於額定的30% 啟動頻率時，建議加裝此選項。
OM-1、OM-A、OM-AM, 75%啟動頻率
圖片是 AC 110/220V產品用
電位計（可變電阻）
開關型驅動器安裝此選項，可輸出訊號給開度指示器，可選1kΩ或5kΩ。

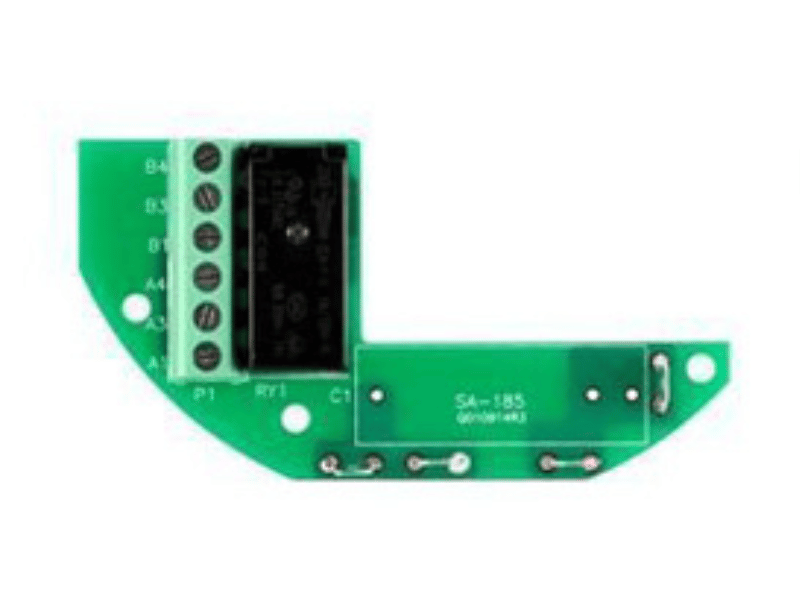

隔離繼電器模組
使用一組控制線或開關來控制2只以上驅動器時，必須使用隔離繼電器，避免驅動器動作異常或導致驅動器損壞。

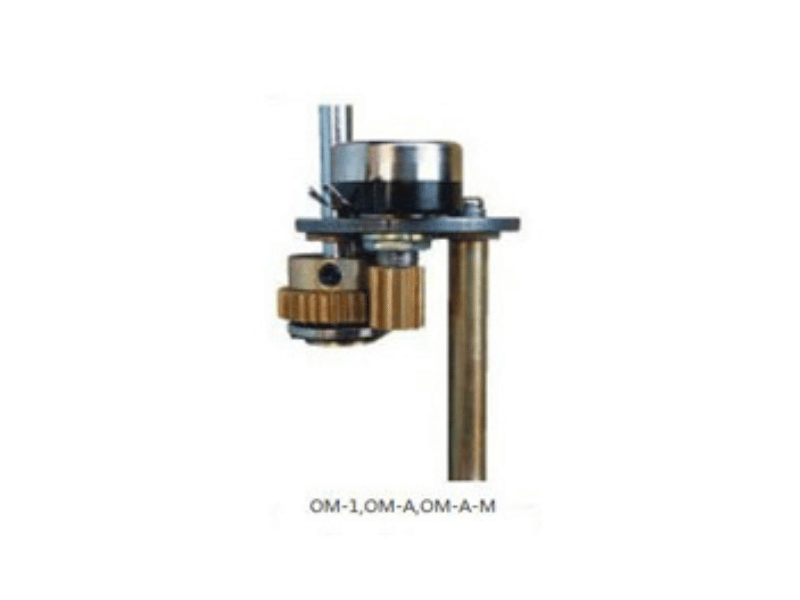

OM-1,OM-A,OM-A-M

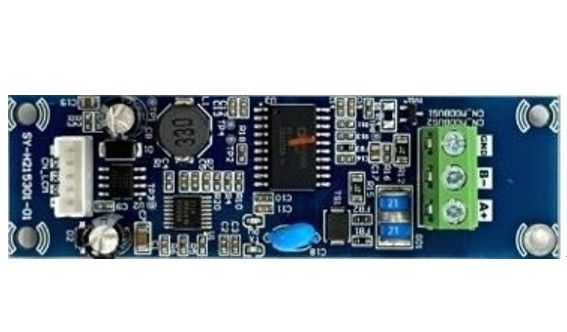

通訊協定
Modbus RTU RS485
適用：
● OM-2 ~ OM-6、OM-F、OM-G、OM-H，AC 110-120V，30% 啟動頻率
● OM-2 ~ OM-6、OM-F、OM-G、OM-H，AC 110-120V，30% 啟動頻率
● OM-2 ~ OM-8、OM-F、OM-G、OM-H，AC 220-240V 單相，30% 啟動頻率
● OM-1、OM-A 、OM-AM，AC/DC 24V，75% 啟動頻率
● OM-1、OM-A 、OM-AM、OM-2 ~ OM-8、OM-H，AC 110-120V、AC 220-240V 單相，75% 啟動頻率
● OM-9 ~ OM-13，AC 110-120V、AC 220-240V 單相， 50% 啟動頻率

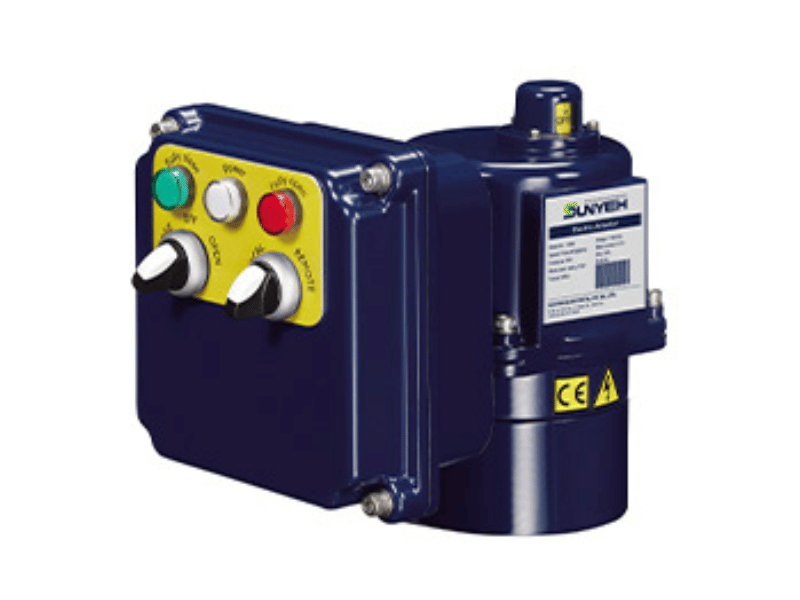

現場操作器
提供現場 / 遠端控制選擇，應用於現場控制時，利用關 / 停 / 開 選擇開關操作。
標準：IP65
選配：IP67
● OM-1、OM-A、OM-AM 比例控制型，無法選配現場操作器
● OM-2 ~ OM-13 三相電壓+比例控制型, 必須加裝現場操作器

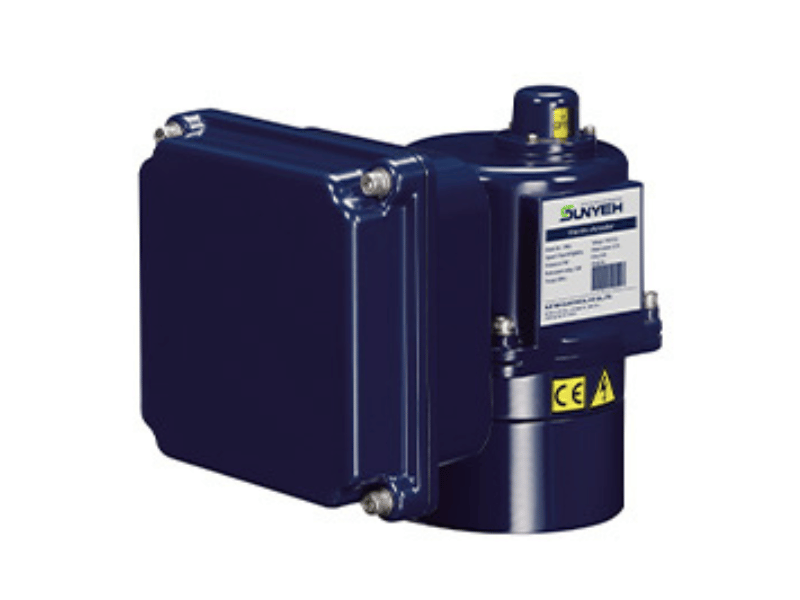

接線盒
讓使用者不需打開驅動器上蓋，即可完成外部電氣接線。
隔熱毯
使驅動器在下列高溫環境下, 一段時間內，仍可正常動作；夾克型設計，可快速拆卸和重新安裝
250°C (482°F) 2小時內 正常動作
300°C (572°F) 1小時內 正常動作
適用OM-A、OM-AM、OM-1 ~ OM-8 (僅適用開關型)
不銹鋼外殼
SS316（CF8M）適用於 OM-1 ~ OM-6、OM-F、OM-G
● IP68（除OM-1, IP67）
● 如需不銹鋼外殼的外觀尺寸圖，請洽銷售人員。
