90度回転電動アクチュエータ / OMシリーズ
OM-J
- トルク: 80 Nm/708 in-lb
- モータ出力: 5 W
- 手動操作: レバー
- 取付フランジ: ISO 5211 F05/F07
- 開閉時間: 130 sec/90° (110VAC@60 Hz、30% duty cycle)
- 質量: 3 kg/6.6 lb
| 項目 | OM-J |
|---|---|
| トルク(Nm) | 80 |
| トルク(in-lb) | 708 |

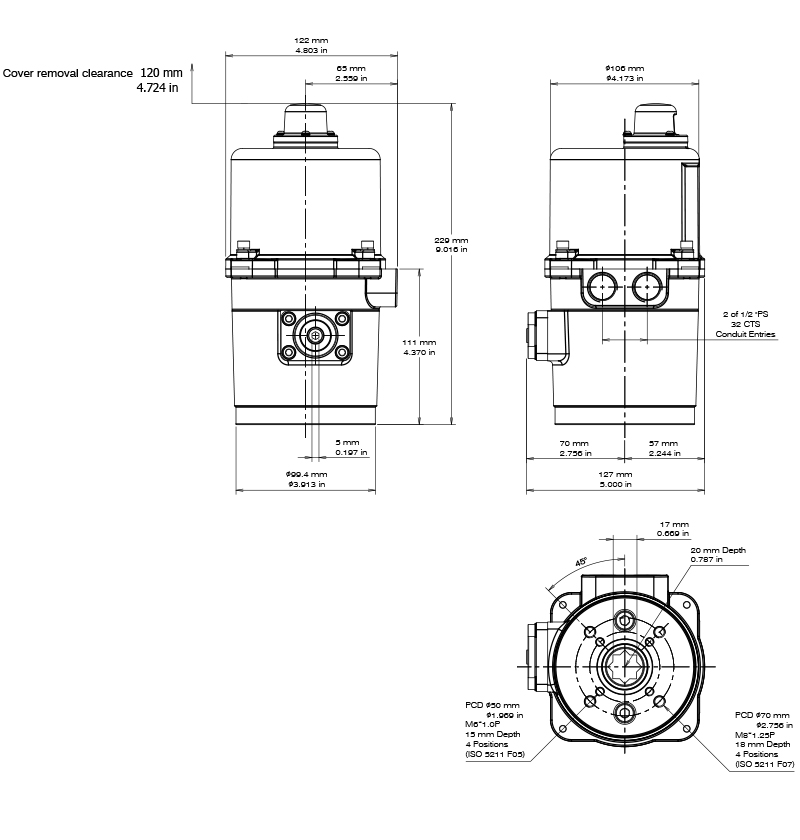

| 出力軸内径 (mm) | 🟐17 |
| 出力軸深さ(mm) | 20 |
| 取付フランジ (ISO 5211) | F05 / F07 |
| 開閉時間 (sec / 90°) | 130 |
| 手動操作 | レバー |
| 質量 (kg) | 3 |
| 質量 (lb) | 6.6 |
アクチュエータ本体
- 防水防塵: IP66、IP67、NEMA 4X (屋外使用対応)
- 材質: アルミニウム合金 (粉体塗装)
- ISO 12944-2 C3腐食レベルに適合。
モーター
- 絶縁階級: F種
- モータにはサーモスタット内蔵、過熱で焼損することを防ぎます。
- サーマルプロテクタの動作温度:
ACモーター: 125±5℃ (257±9℉)
起動頻度
- 30% duty cycle (標準仕様)
動作条件
- 使用周囲温度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度: 30% ~ 95%
開度インジケータ
- アクチュエータの上部には、機械式インジケータがあり、バルブ開度を簡単に確認できます。
ギアー機構
- グリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
配線口
- 標準仕様: PS 1/2
- オプション: PF 1/2、NPT 1/2、M20
電源
- 24V AC
- 110 - 120V AC
回転角度
- 標準仕様: 0~90°
- CE
- CSA
スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。
● 周囲温度が35℃ (95℉)を超える場合、ヒーターの使用は推奨されません。
● 昼夜や季節で温度差が大きい環境では、サーモスタットとの併用を推奨します。
ヒーター用サーモスタット
アクチュエータ内部の温度が25±5℃ (77±9℉) を超えると、ヒーターへの電源を切り、加熱停止させます。
補助リミットスイッチ
標準仕様では､全開･全閉各1個のリミットスイッチ (LS1&LS2) を装備しており､もう2個のリミットスイッチ(LS3&LS4､無電圧) を全開と全閉の位置表示として付けることが可能です。
ポテンショメータ
制御方式フローティング (ON-OFF) タイプに適用し､位置検出に使用できます｡1kΩと5kΩを選択可能です。
