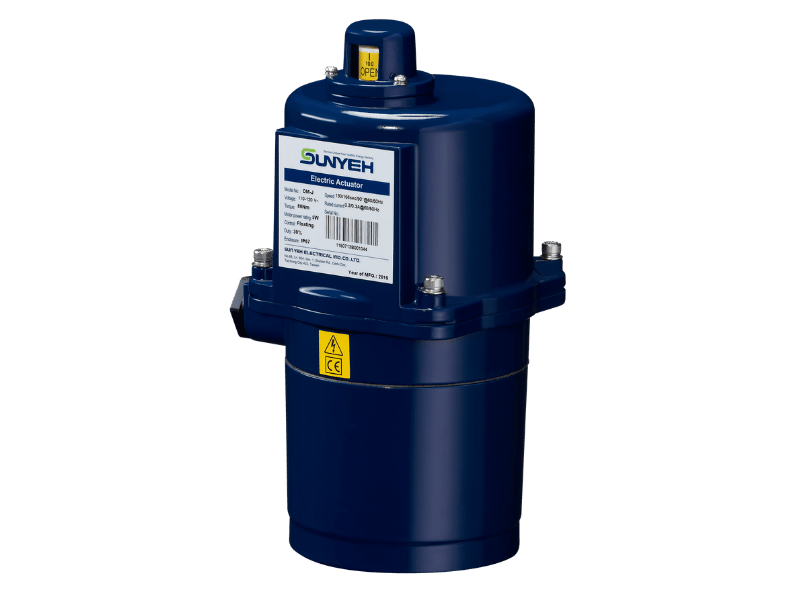

90度轉電動驅動器 / OM系列
OM-J
- 扭力: 80 Nm/708 in-lb
- 馬達功率: 5 W
- 手動裝置: 使用六角板手操作(須斷電)
- 法蘭規格: ISO 5211 F05/F07
- 運轉速度: 130 sec/90° (110vac@60 Hz, 30% duty cycle)
- 重量: 3 kg/6.6 lb
| 項目 | OM-J |
|---|---|
| 扭力 (Nm) | 80 |
| 扭力 (in-lb) | 708 |
| 輸出軸規格 (mm) | 🟐17 |
| 輸出軸深度 (mm) | 20 |
| 法蘭 (ISO 5211) | F05 / F07 |
| 運轉時間 (sec / 90°) | 130 |
| 手動裝置 | 扳手 |
| 重量 (kg) | 3 |
| 重量 (lb) | 6.6 |
外殼
- 鋁合金材質，Polyester粉體塗裝。
- NEMA Type 4X、5 & IP67，通過 CSA 屋外使用標準測試。
- ISO 12944-2 C3 防腐蝕等級。
馬達
- 絕緣等級F級。
- 內建溫控保護裝置，有效避免馬達過熱毀損。
AC馬達溫控跳脫溫度: 125±5℃ (257±9℉)
DC馬達溫控跳脫溫度: 90±5℃ (194±9℉)
啟動頻率
- 標準: 30%啟動頻率
- 不適用75%啟動頻率
工作條件
- 環境溫度: -30℃ ~ +65℃（-22℉ ~ +149℉）
- 相對濕度: 30% ~ 95%
開度指示
- 配備機械式開度指示器，可目視閥門開度位置。
齒輪
- 高合金鋼製齒輪系統, 具自鎖作用, 防止管道壓差大造成閥門閉合元件移位。
- 齒輪組在出廠前，以耐高溫潤滑油脂充份潤滑，正常使用不流失的情況下，可永久不需再添加潤滑油脂。
出線孔
- 標準: 1/2” PS
- 選配: 1/2” PF、1/2” NPT、M20
電壓
- 24V AC
- 110-120V AC
- CE
- CSA
- UKCA

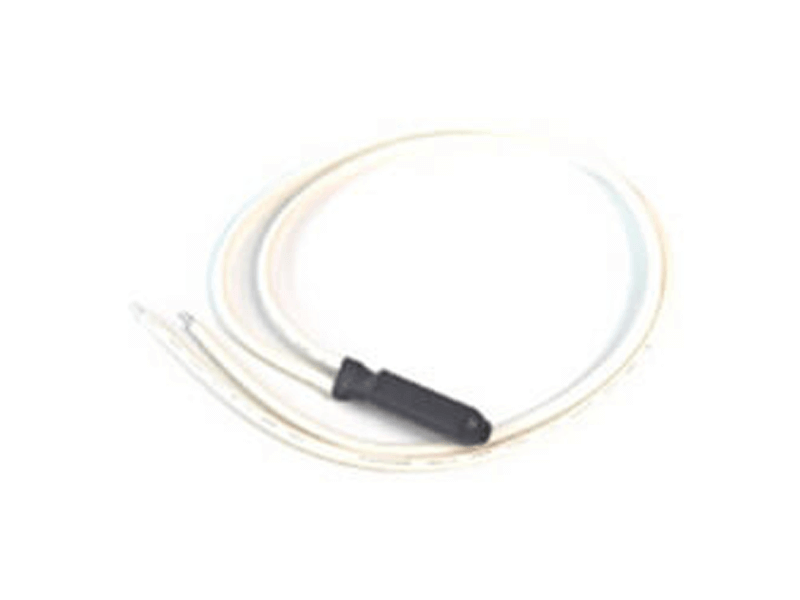

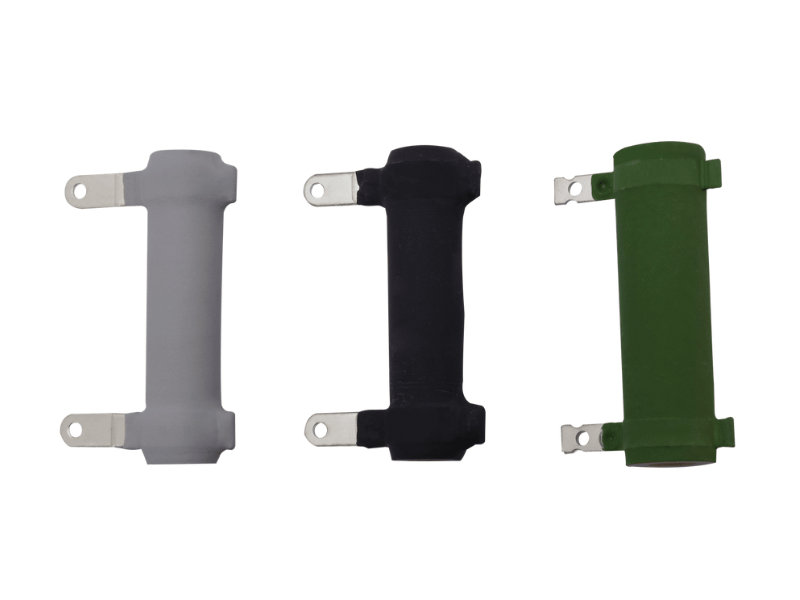

加熱器
可使驅動器內部溫度提升以防止低溫導致潤滑油脂凝固，並保持驅動器內部乾燥以防止濕氣造成產品故障。日夜或夏冬季溫差大時，除了加熱器外，建議同時加裝溫控開關，使熱器發揮應有功能。
如環境溫度高於35℃（95℉），則不建議加裝。
加熱器溫控開關
加裝加熱器溫控開關, 驅動器內部溫度高於25±5℃（77±9℉）, 即斷開迴路停止加熱。

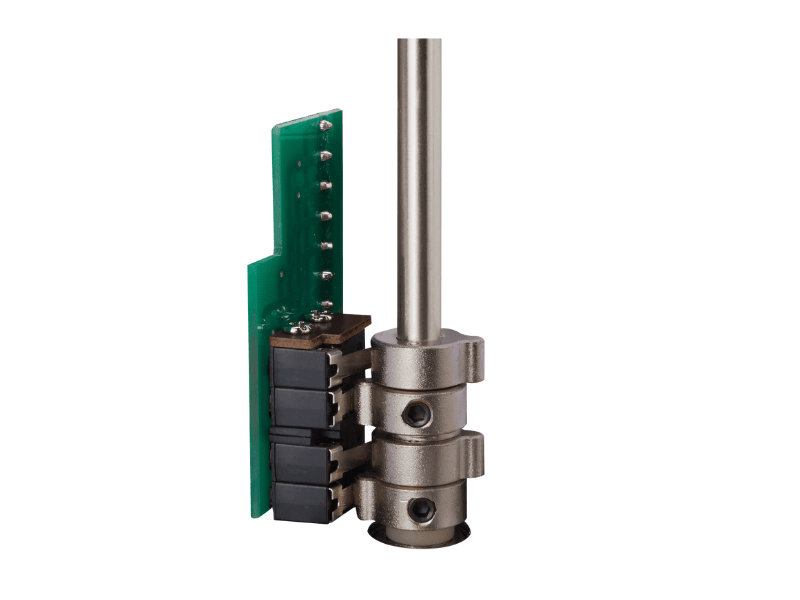

輔助微動開關（乾接點）
驅動器標準配備兩只微動開關（LS1、LS2）作全開及全關行程/位置控制。可加裝兩只輔助微動開關（LS3、LS4），作全開和全關指示乾接點。

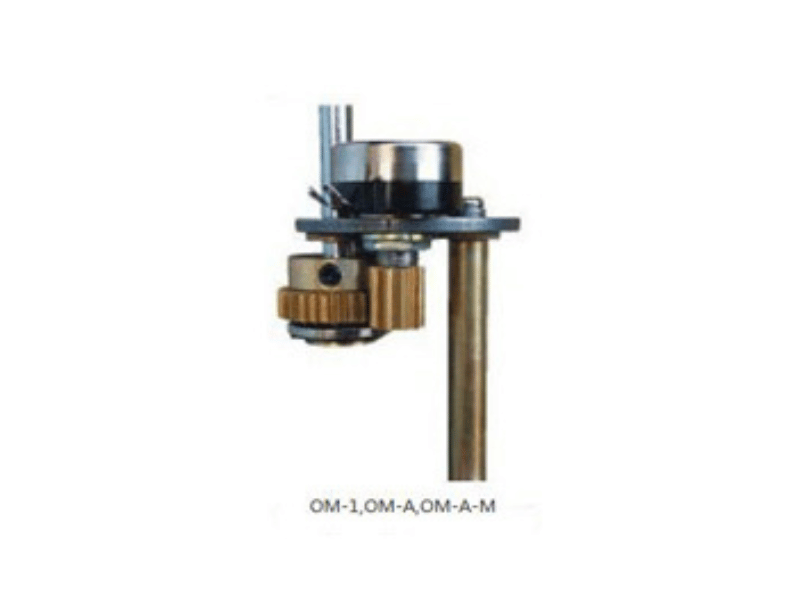

電位計（可變電阻）
開關型驅動器安裝此選項，可輸出訊號給開度指示器，可選1kΩ或5kΩ。
