90度回転電動アクチュエータ / OMシリーズ
BM-2
- トルク: 120 Nm/1065 in-lb
- モータ出力: 40 W
- 手動操作: なし
- 取付フランジ: ISO 5211 F07
- 開閉時間: 9 sec/90° (110VAC@60 Hz, 30% duty cycle)
- 質量: 5.5 kg/12.1 lb
| 項目 | BM-2 |
|---|---|
| トルク(Nm) | 120 |
| トルク(in-lb) | 1065 |

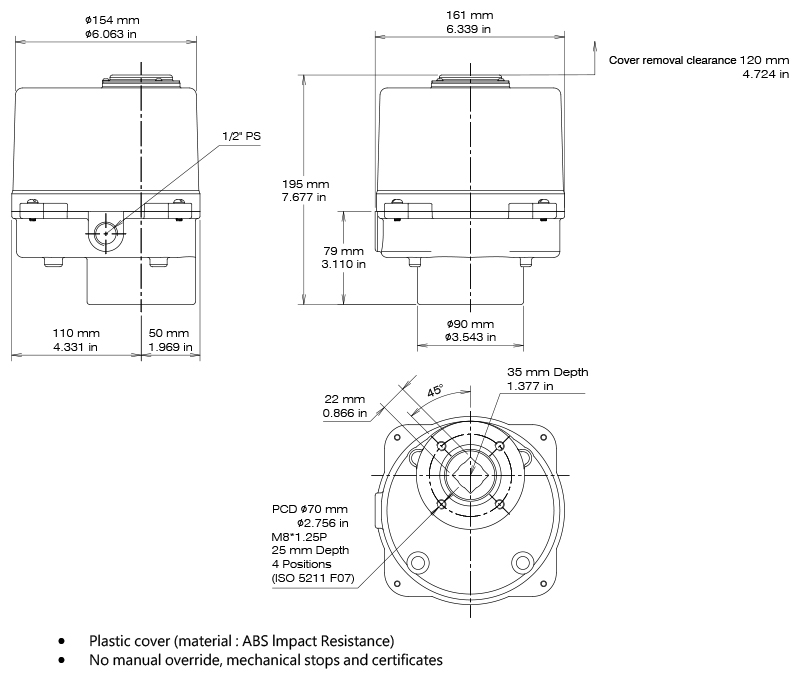

| 出力軸内径 (mm) | ◼22 |
| 出力軸深さ(mm) | 35 |
| 取付フランジ (ISO 5211) | F07 |
| 開閉時間 (sec / 90°) | 9 |
| 手動操作 | N/A |
| 質量 (kg) | 5.5 |
| 質量 (lb) | 12.1 |
アクチュエータ本体
- IP65
- カバー材質: 耐衝撃性ABS樹脂
モーター
- 絶縁階級: F種
- モータにはサーモスタット内蔵、過熱で焼損することを防ぎます。
- ACモーター: 125±5℃ (257±9℉)
DCモーター: 90±5℃ (194±9℉)
起動頻度
- 30% Duty cycle（標準仕様）
動作条件
- 使用周囲温度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 使用周囲湿度: 30% ~ 95%
開度インジケータ
- アクチュエータの上部には、機械式インジケータがあり、バルブ開度を簡単に確認できます。
ギアー機構：
- グリースで十分に給脂されましたので、グリースを補充しなくても長期間使用可能です。
配線口
- 標準仕様: PS 1/2
- オプション: NPT 1/2、M20
電源
- 110 - 120V AC
- 220 - 240V AC 単相
- 220 - 240V AC 三相
- 380 - 415V AC 三相
- 440 - 480V AC 三相
回転角度
- 標準仕様: 0~90°
- N/A

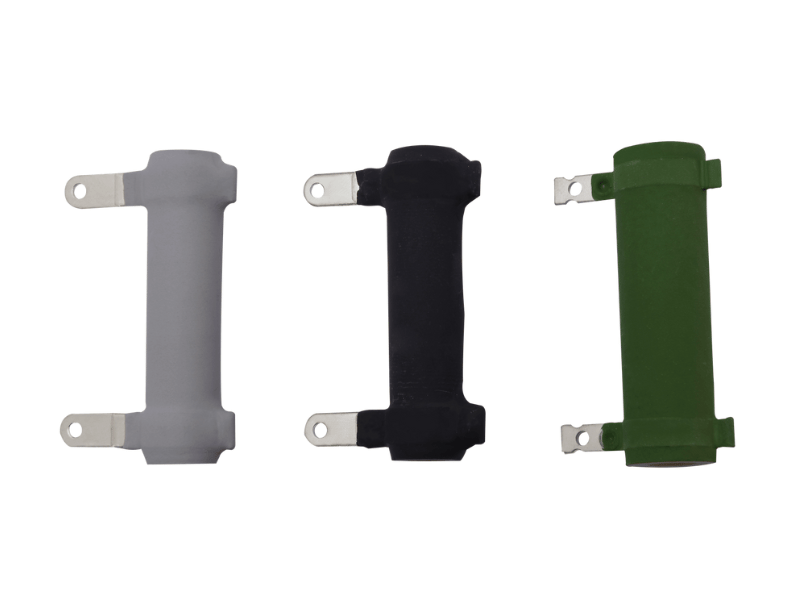

スペースヒーター
アクチュエータ内部の温度を上げ内部を乾燥状態に保ち、そして低温によるグリースの凍結、湿気による故障を防止します。
● 周囲温度が35℃ (95℉)を超える場合、ヒーターの使用は推奨されません。
● 昼夜や季節で温度差が大きい環境では、サーモスタットとの併用を推奨します。

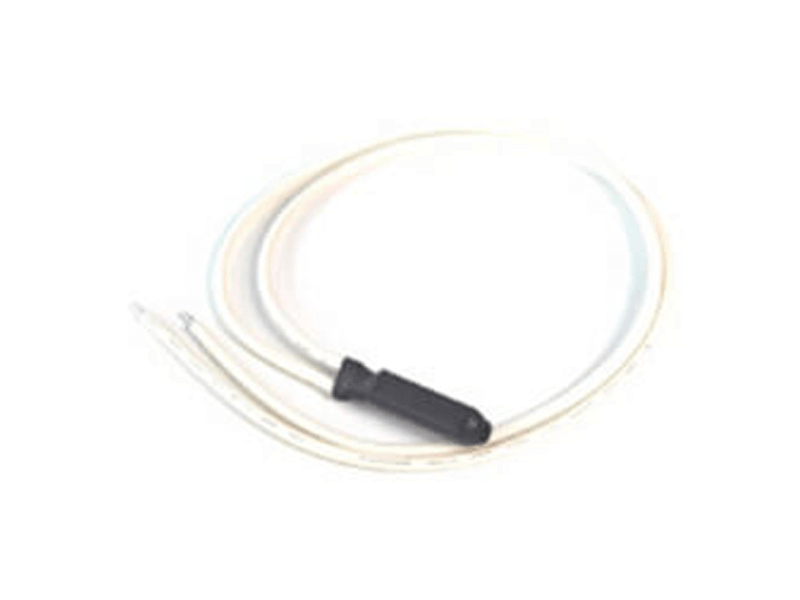

ヒーター用サーモスタット
アクチュエータ内部の温度が25℃ (77℉)を超えると、ヒーターへの電源を切り、加熱停止させます。

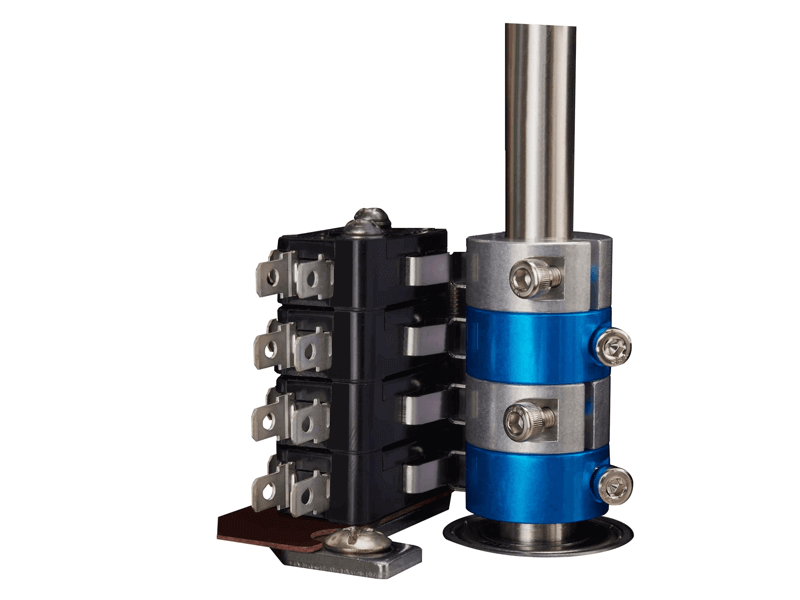

補助リミットスイッチ
標準仕様では､全開･全閉各1個のリミットスイッチ (LS1&LS2) を装備しており､もう2個のリミットスイッチ(LS3&LS4､無電圧) を全開と全閉の位置表示として付けることが可能です。
