90度轉(角行程)電動驅動器 / OM系列

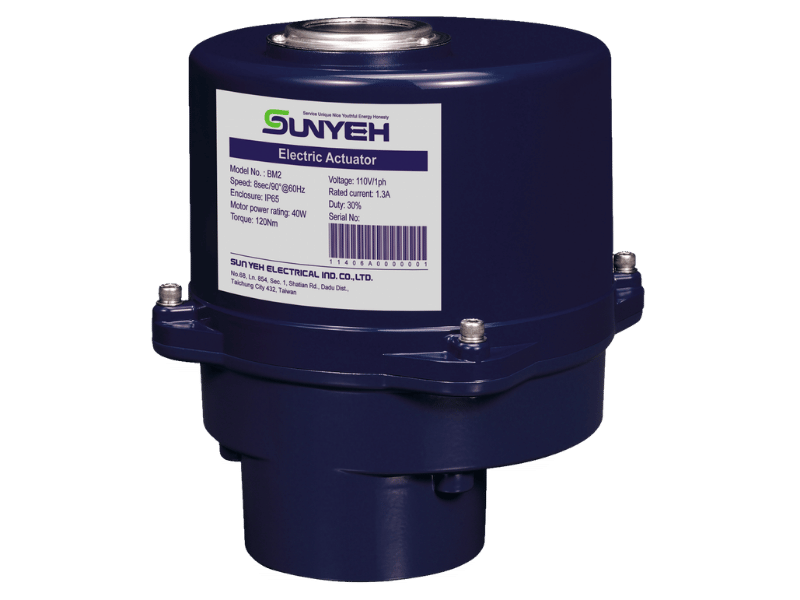

BM-2
- 扭力: 120 Nm/1065 in-lb
- 馬達功率: 40 W
- 手動裝置: 無
- 法蘭規格: ISO 5211 F07
- 運轉速度: 9 sec/90° (110vac@60 Hz, 30% duty cycle)
- 重量: 5.5 kg/12.1 lb
| 項目 | BM-2 |
|---|---|
| 扭力 (Nm) | 120 |
| 扭力 (in-lb) | 1065 |
| 輸出軸規格 (mm) | ◼22 |
| 輸出軸深度 (mm) | 35 |
| 法蘭 (ISO 5211) | F07 |
| 運轉時間 (sec / 90°) | 9 |
| 手動裝置 | 無 |
| 重量 (kg) | 5.5 |
| 重量 (lb) | 12.1 |
外殼
- ABS塑膠上蓋、鋁合金粉體塗裝底座
- IP65
馬達
- 絕緣等級F級。
- 內建溫控保護裝置，避免馬達過熱燒毀。
- AC馬達溫控跳脫溫度: 125±5℃ (257±9℉)
DC馬達溫控跳脫溫度: 90±5℃ (194±9℉)
啟動頻率
- 標準: 30% 啟動頻率
- 無 75% 啟動頻率選項
工作條件
- 環境溫度: -30℃ ~ +65℃ (-22℉ ~ +149℉)
- 相對濕度: 30% ~ 95%
開度指示
- 配備機械式開度指示器，可目視閥門開度位置。
齒輪
- 齒輪組在出廠前，以耐高溫潤滑油脂充份潤滑，正常使用不流失的情況下，可永久不需再添加潤滑油脂。
出線孔
- 標準：1/2" PS
- 選配：1/2" NPT、M20
電壓
- 110 - 120V AC
- 220 - 240V AC, 單相
- 220 - 240V AC, 三相
- 380 - 415V AC, 三相
- 440 - 480V AC, 三相
- N/A
加熱器
加熱器可提升驅動器內部溫度，防止潤滑劑凍結，並保持乾燥以避免濕氣造成損壞。
● 環境溫度超過 35℃ (95℉) 時不建議使用。
● 在晝夜或季節溫差大的環境中，建議搭配溫控開關使用。
加熱器溫控開關
加裝加熱器溫控開關, 驅動器內部溫度高於25±5℃（77±9℉）, 即斷開迴路停止加熱。
輔助微動開關
標準配備2只微動開關 (LS1、LS2) 作全開、全關行程 / 位置控制。可加裝2只輔助微動開關 (LS3、LS4)，作全開和全關位置回饋乾接點。
